一字槽圆柱头螺钉

产品属性：

产品型号：请点击左侧选项进行选型重新选型

产品型号：待完成选型重置

含税总价：待选型

含税单价：待选型

未税单价：待选型

税率： 13.00%

购买数量	折扣	单价(未税)	单价(含税)	状态
暂无折扣

购买数量：

预计发货：0 天 按订单确认后起算

产品详情
文档下载

代码	螺纹	材质	强度等级	类型
JT-YBFUO	粗牙	SUS304	A2-70	一字槽盘头螺钉 ● 全牙
JT-YBFUX	粗牙	SUS316	A4-70	一字槽盘头螺钉 ● 全牙
JT-YBFQD	粗牙	SUS304	A2-70	一字槽圆柱头螺钉 ● 全牙

选型参数

选型表

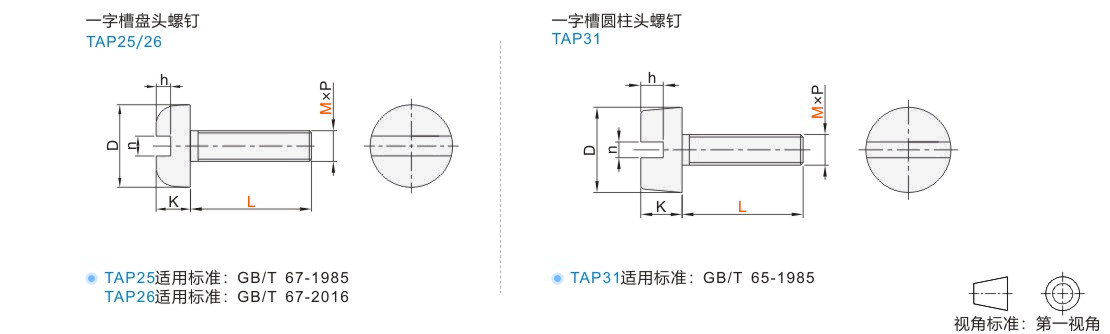

型号		L	P 螺距	D		K		n		h(min)
代码	M	L	P 螺距	max	min	max	min	max	min	h(min)
(SUS304) JT-YBFUO	3	5 6 8 10 12 16 20	0.5	5.6	5.3	1.8	1.66	1	0.86	0.7
	4	6 8 10 12 16	0.7	8	7.64	2.4	2.26	1.51	1.26	1
	5	10 12 16 20 25	0.8	9.5	9.14	3	2.88	1.51	1.26	1.2
	6	10 12 16 20 25 30 35 40	1	12	11.57	3.6	3.3	1.91	1.66	1.4
	8	12 16 20 25 30 35 40 45 50	1.25	16	15.57	4.8	4.5	2.31	2.06	1.9
	10	20 25 30 35 40 45 50	1.5	20	19.48	6	5.7	2.81	2.56	2.4
(SUS316) JT-YBFUX	1.6	3 4 5 6 8 10 12 14 16	0.35	3.2	2.9	1	0.86	0.6	0.46	0.35
	2	3 4 5 6 8 10 11 12 14 16 18 20 22 25	0.4	4	3.7	1.3	1.16	0.7	0.56	0.5
	2.5	4 5 6 8 10 12 14 16 18 20 22 25 30	0.45	5	4.7	1.5	1.36	0.8	0.66	0.6
	3	4 5 6 8 10 12 14 16 18 20 22 25 30 35 40 45 50	0.5	5.6	5.3	1.8	1.66	1	0.86	0.7
	4	5 6 8 10 12 14 16 18 20 22 25 30 35 40 45 50 55 60 65 70 75 80	0.7	8	7.64	2.4	2.26	1.51	1.26	1
	5	6 8 10 12 14 16 18 20 22 25 30 35 40 45 50 55 60 65 70 75 80 85 90 95 100	0.8	9.5	9.14	3	2.88	1.51	1.26	1.2
	6	8 10 12 14 16 18 20 22 25 30 35 40 45 50 55 60 65 70 75 80 85 90 95 100	1	12	11.57	3.6	3.3	1.91	1.66	1.4
	8	10 12 14 16 18 20 22 25 30 35 40 45 50 55 60 65 70 75 80 85 90 95 100	1.25	16	15.57	4.8	4.5	2.31	2.06	1.9
	10	12 14 16 18 20 22 25 30 35 40 45 50 55 60 65 70 75 80 85 90 95 100	1.5	20	19.48	6	5.7	2.81	2.56	2.4
JT-YBFQD	3	4 5 6 8 10 12 14 16	0.5	5.5	5.32	2	1.86		0.86	0.85
	4	5 6 8 10 12 14 16 18 20	0.7	7	6.78	2.6	2.46	1.51	1.26	1.1
	5	6 8 10 12 14 16 18 20 25 30	0.8	8.5	8.28	3.3	3.12	1.51	1.26	1.3
	6	8 10 12 14 16 18 20 25 30 35 40	1	10	9.78	3.9	3.6	1.91	1.66	1.6
	8	10 12 14 16 18 20 25 30 35 40 45 50	1.25	13	12.73	5	4.7	2.31	2.06	2
