梯形丝杠固定支座

产品属性：

产品型号：请点击左侧选项进行选型重新选型

产品型号：待完成选型重置

含税总价：待选型

含税单价：待选型

未税单价：待选型

税率： 13.00%

购买数量	折扣	单价(未税)	单价(含税)	状态
暂无折扣

购买数量：

预计发货：0 天 按订单确认后起算

单件

代码	销售方式	适用位置显示器	材质	表面处理	类型
JT-IQOSQ	单件	一	S45C	发黑	固定侧 ● 支座固定侧
JT-IQOSM	单件	一	S45C	发黑	固定侧 ● 防转动固定件
JT-IQOSG	单件	适用小型数字式位置显示器	S45C	发黑	固定侧 ● 防转动固定件
JT-IQODS	单件	适用大型数字式位置显示器	S45C	发黑	固定侧 ● 防转动固定件
JT-IQOSF	单件	一	S45C	发黑	支持侧 ● 支座支持侧

套装

代码	销售方式	类型	适用位置显示器	套装构成零件
				组装发货		附带发货
				支座固定侧	防转动固定件	支座支持侧
JT-IQOUD	套装	支座固定侧+ 防转动固定件	一	JT-IQOSQ	JT-IQOSM	一
JT-IQOUU			适用小型数字式位置显示器		JT-IQOSG
JT-IQOUQ			适用大型数字式位置显示器		JT-IQODS
JT-IQOFS		支座固定侧+支座支持便	一		一	JT-IQOSF
JT-IQOFD		支座固定侧+支座支持侧+防转动固定件	一		JT-IQOSM
JT-IQOFU			适用小型数字式位置显示器		JT-IQOSG
JT-IQOFQ			适用大型数字式位置显示器		JT-IQODS

单件零件明细表

编号	零件名称	JT-IQOSQ	JT-IQOSM/JT-IQOSG/JT-IQODS	材质
编号	零件名称	数量		材质
①	支座组件固定侧	1	一	S45C
②	轴环	1	一	SUJ2
③	紧固螺帽(带螺丝套件)	1	一	S45C
④	防转动固定件	一	1	S45C
⑤	内六角螺栓	一	2	SCM435

支座组件固定侧装有2个经预压调整的轴承。

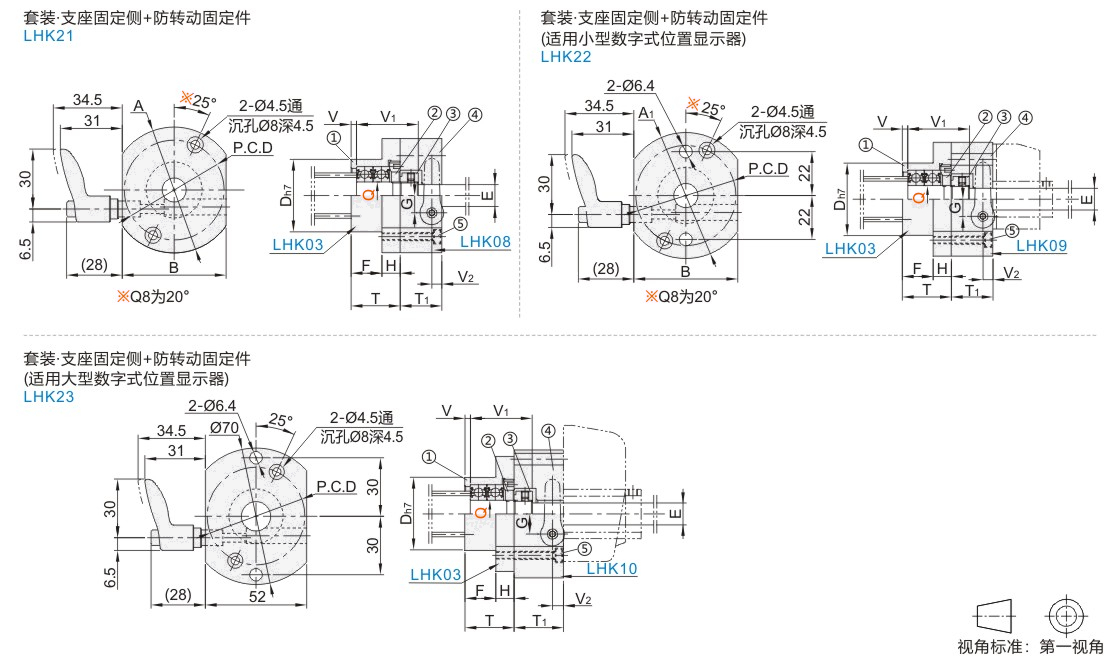

套装零件明细表

编号	零件名称	材质	表面处理
①	支座组件固定侧	S45C	发黑
②	轴环	SUJ2
③	紧固螺帽(带螺丝套件)	S45C
⑥	防转动固定件	S45C
⑤	内六角螺栓	SCM435
	支座组件支持侧	S45C
	轴用挡圈	弹簧钢	一
	深沟球轴承	SUJ2	一

JT-IQOFS不包含④⑤。

当未插入丝杠轴时，请勿锁紧防转固定件，防止变形损坏。
适用锂电行业：禁铜、锌材质。
把手材质为铝合金。

选型参数

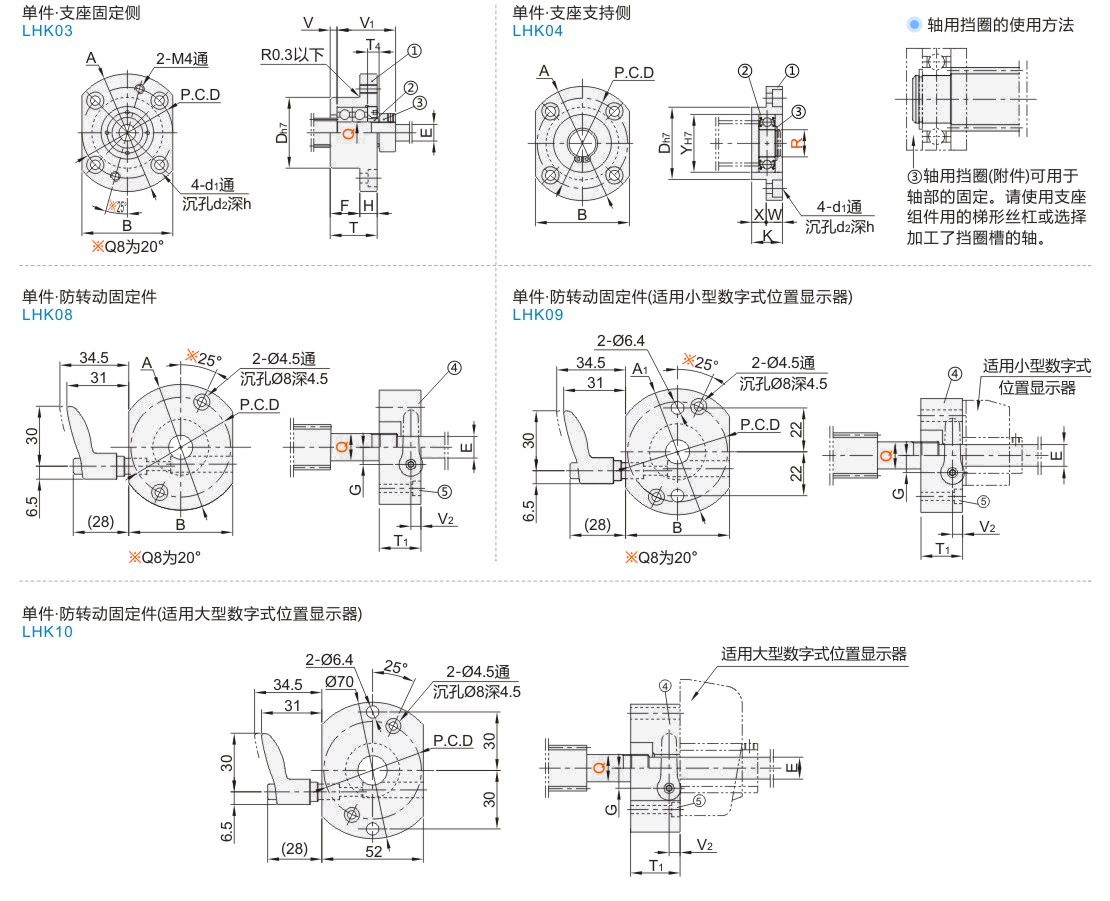

单件·支座固定侧/防转固定件

型号		T	H	F	D	A	A1	P.C.D	B	d1	d2	h	T1	V	V2	G	V1	T4	E	紧固螺帽	螺帽紧固扭转(N·CM)	轴承型号	容许轴向负载(N)
代码	Q	T	H	F	D	A	A1	P.C.D	B	d1	d2	h	T1	V	V2	G	V1	T4	E	紧固螺帽	螺帽紧固扭转(N·CM)	轴承型号	容许轴向负载(N)
JT-IQOSQ JT-IQOSM JT-IQOSG JT-IQODS	8	22	8	14	28	45	53	35	35	3.4	6.5	4	17	2.3	5	6.5	26	5.5	6	LEK81-M8	490	608VV	1300
	10	24		16	34	52	54	42	42	4.5	8	4.5	18			7.5	29.5		8	LEK81-M10	930	6000VV	2300
	12	24		16	36	54	54	44	44	4.5	8	4.5	18			8.5	29.5		10	LEK81-M12	1370	6001VV	2600
	15	27	10	17	40	63	63	50	52	5.5	9.5	5.5	20			9.5	32	6	12	LEK81-M15	2350	6002VV	2900

JT-IQODS大型位置显示器安装用防转动固定件只有Q12、Q15规格。

单件·支座支持侧

型号		K	W	X	D	A	P.C.D	B	Y	d1	d2	h	轴承型号	轴用挡圈
代码	R	K	W	X	D	A	P.C.D	B	Y	d1	d2	h	轴承型号	轴用挡圈
JT-IQOSF	8	13	7	6	28	45	35	35	22	3.4	6.5	4	608VV	TBP11-5
	10	14	7	7	34	52	42	42	26	4.5	8	4.5	6000VV	TBP01-10
	12	15	8	7	36	54	44	44	28	4.5	8	4.5	6001VV	TBP01-12
	15	17	9	8	40	63	50	52	32	5.5	9.5	5.5	6002VV	TBP01-15

选型表

型号		T	H	F	D	A	A1	P.C.D	B	T1	V	V1	V2	G	E	紧固螺帽	螺帽紧固扭转(N-CM)	轴承型号	容许轴向负载(N)
代码	Q	T	H	F	D	A	A1	P.C.D	B	T1	V	V1	V2	G	E	紧固螺帽	螺帽紧固扭转(N-CM)	轴承型号	容许轴向负载(N)
支座固定侧+防转动固定件 LHK21LHK22LHK23 支座固定侧+支座支持侧 JT-IQOFS 支座固定侧+支座支持侧+防转动固定件 LHK41LHK42LHK43	(8)	22	8	14	28	45	53	35	35	17	2.3	26	5	6.5	6	LEK81-M8	490	608VV	1300
	(10)	24		16	34	52	54	42	42	18		29.5		7.5	8	LEK81-M10	930	6000VV	2300
	12	24		16	36	54	54	44	44	18		29.5		8.5	10	LEK81-M12	1370	6001VV	2600
	15	27	10	17	40	63	63	50	52	20		32		9.5	12	LEK81-M15	2350	6002VV	2900

带（）规格不适用JT-IQOUQ/JT-IQOFQ。
