磁耦合无杆气缸滑尺型双作用

图片仅供参考

磁耦合无杆气缸滑尺型双作用

产品属性：

产品型号：请点击左侧选项进行选型重新选型

产品型号：待完成选型重置

含税总价：待选型

含税单价：待选型

未税单价：待选型

税率： 13.00%

购买数量	折扣	单价(未税)	单价(含税)	状态
暂无折扣

购买数量：

预计发货：0 天 按订单确认后起算

产品详情
文档下载

代码	动作形式	开关导轨	类型
JT-USZGX	双作用	带开关导轨	滑尺型 ● 滚珠直线轴承

磁性保持力

缸径	6	10	15	20	25	32	40
磁性保持力（N）	19.6	53.9	137.3	231	362.8	588.4	921.8
磁性保持力相对的压力（MPa）	0.7	0.7	0.79	0.76	0.75	0.74	0.75

选型参数

选型表

型号		行程				缓冲形式	接管螺纹	使用流体	最高使用压力 MPa	最低使用压力 MPa	工作温度 ℃	活塞使用速度 mm/s	给油	安装方向
代码	缸径	行程				缓冲形式	接管螺纹	使用流体	最高使用压力 MPa	最低使用压力 MPa	工作温度 ℃	活塞使用速度 mm/s	给油	安装方向
JT-USZGX	6	50 100 150 200				两侧橡胶缓冲 ※	M5	空气	0.7	0.18	0~60	50~400	不需要	无限制
	10	50 100 150 200 250 300
	15	50 100 150 200 250 300 350 400 450 500
	20	100 150 200 250 300 350 400 450 500 600 700 800					Rc1/8
	25
	32
	40	100 150 200 250 300 350 400 450 500 600 700 800 900 1000					Rc1/4

※如需配液压缓冲器缓冲，请联系业务员。配套磁性开关型号：WHS13-L2-2(客户有需求时，需另购)。

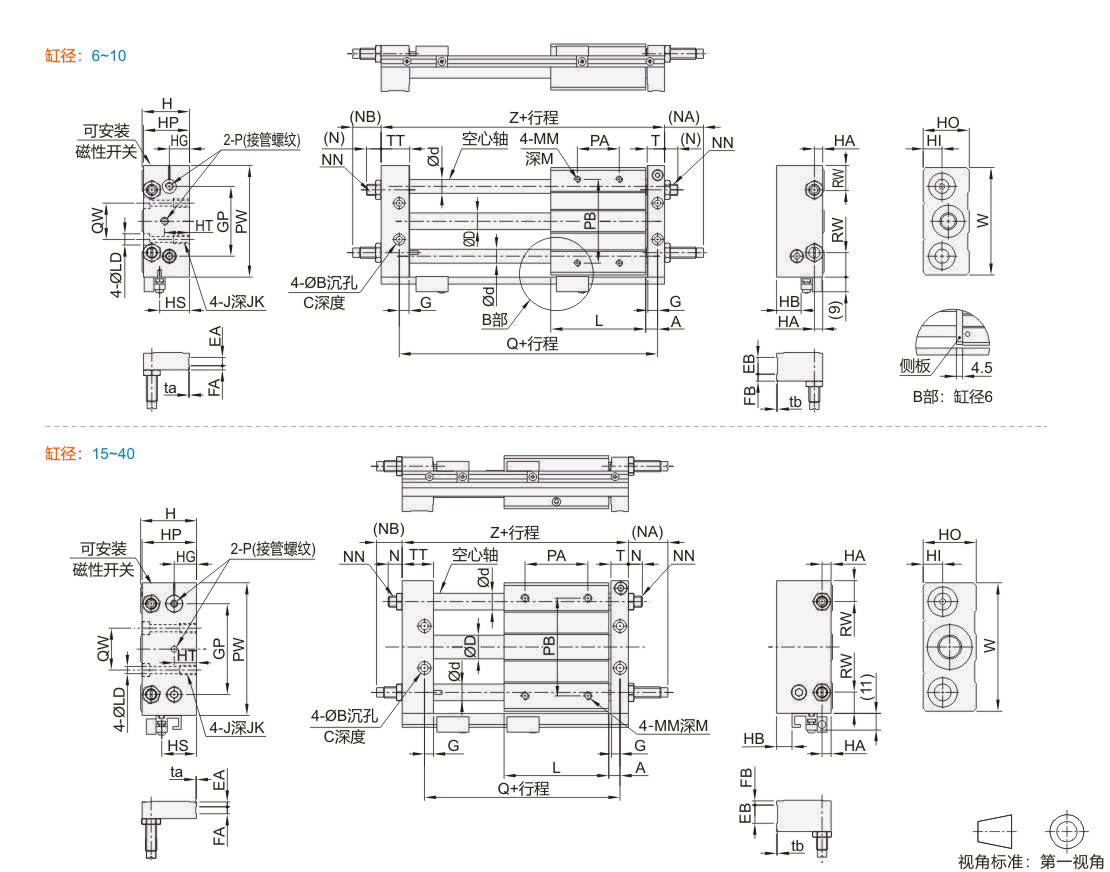

尺寸表

缸径		A		B		C		D		d		EA			EB		FA		FB		G			GP		H	HA			HB			HG		HI			HO	HP			HS	HT		J		JK
6		7		6.5		3		7.6		8		—			—		—		—		6			36		27	6			10			11		9			25	26			14	16		M4		6.5
10		8.5		8		4		12		10		6			12		3		5		7.5			50		34	6			17.5			14.5		13.5			33	33			21.5	18		M5		9.5
15		7.5		9.5		5		16.6		12		6			13		3		6		6.5			65		40	6.5			4			16		14			38	39			25	16		M6		9.5
20		9.5		9.5		5.2		21.6		16		—			—		—		—		8.5			80		46	9			10			18		16			44	45			31	20		M6		10
25		9.5		11		6.5		26.4		16		8			14		4		7		8.5			90		54	9			18			23		21			52	53			39	20		M8		10
32		10.5		14		8		33.6		20		8			16		5		7		9.5			110		66	12			26.5			26.5		24.5			64	64			47.5	25		M10		15
40		11.5		14		8		41.6		25		10			20		5		10		10.5			130		78	12			35			30.5		28.5			76	74			56	30		M10		15

缸径		L		LD		M		MM		N		NA			NB		NN				P			PA		PB	PW			Q			QW		RW			T	TT			ta	tb		W		Z
6		40		3.5		6		M4		10		30			24		M8×1.0				M5			24		40	60			54			20		12			10	16			—	—		56		68
10		68		4.3		8		M4		9.5		27			19									30		60	80			85			26		17.5			12.5	20.5			0.5	1		77		103
15		75		5.6		8		M5		7.5		27			17									45		70	95			90			30		15			12.5	22.5			0.5	1		92		112
20		86		5.6		10		M6		10		29			20		M10×1.0				Rc1/8			50		90	120			105			40		28			16.5	25.5			—	—		117		130
25		86		7		10		M6		11		49			40		M14×1.5							60		100	130			105			50		22			16.5	25.5			0.5	1		127		130
32		100		9.2		12		M8		11.5		52			42		M20×1.5							70		120	160			121			60		33			18.5	28.5			0.5			157		149
40		136		9.2		12		M8		10.5		51			36		M20×1.5				Rc1/4			90		140	190			159			84		35			20.5	35.5			1			187		194
