规格 *

万向球螺杆式标准型/带台阶型/带扁位型

图片仅供参考

万向球螺杆式标准型/带台阶型/带扁位型

产品属性：

产品型号：请点击左侧选项进行选型重新选型

产品型号：待完成选型重置

含税总价：待选型

含税单价：待选型

未税单价：待选型

税率： 13.00%

购买数量	折扣	单价(未税)	单价(含税)	状态
暂无折扣

购买数量：

预计发货：0 天 按订单确认后起算

产品详情
文档下载

代码	材质 / 主体	材质 / 调整环	材质 / 主球	材质 / 副球	表面处理 / 主体	表面处理 / 主球	类型
JT-EAXDD ●	S45C	S45C	SUJ2	SUJ2	镀镍	—	螺杆式 ● 标准型
JT-EAXDM	S45C	S45C	SUJ2	SUJ2	镀铬	—	螺杆式 ● 标准型
JT-EAXDU	SUS304	SUS304	SUS304	SUS304	—	—	螺杆式 ● 标准型
JT-EAXDS ●	S45C	S45C	SUJ2	SUJ2	镀铬	—	螺杆式 ● 带台阶型
JT-EAXDO	S45C	S45C	尼龙	SUJ2	镀铬	—	螺杆式 ● 带台阶型
JT-EAXDX	S45C	S45C	POM	SUJ2	镀铬	—	螺杆式 ● 带台阶型
JT-EAXDL	SUS304	SUS304	SUS304	SUS304	—	—	螺杆式 ● 带台阶型
JT-EAXDQ	S45C	S45C	SUJ2	SUJ2	镀镍	—	螺杆式 ● 带扁位型
JT-EAXDG	S45C	S45C	SUJ2	SUJ2	镀铬	—	螺杆式 ● 带扁位型
JT-EAXDF	SUS304	SUS304	SUS304	SUS304	—	—	螺杆式 ● 带扁位型

当主球为非不锈钢材质时，出厂前会进行涂抹防锈油处理，为避免产品生锈，建议在使用的过程中定期维护。

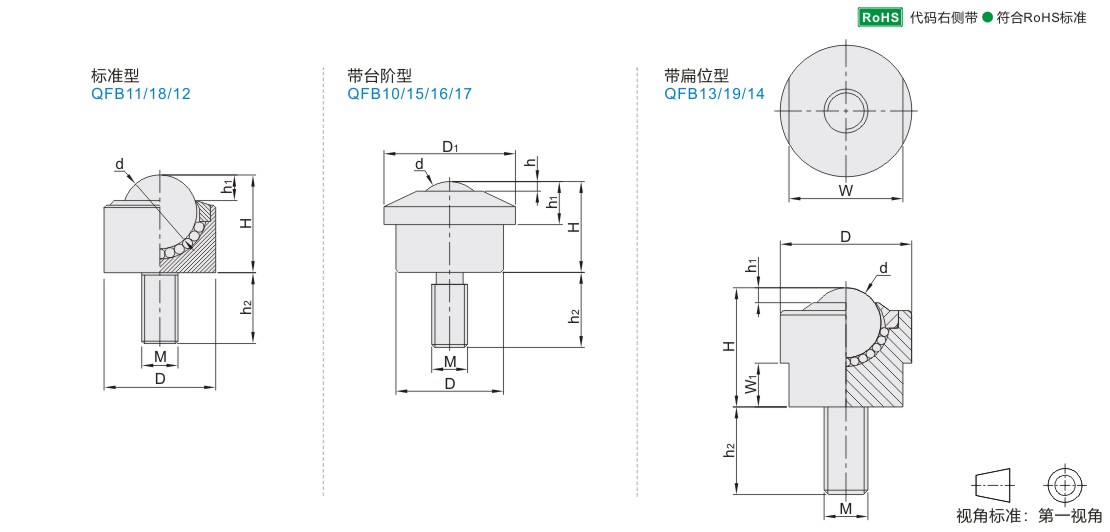

选型参数

标准型

型号		D	d	H	h1	h2	M	单体载重(kg)		容许荷重(kg)		本体重量 (g)
代码	规格	D	d	H	h1	h2	M	JT-EAXDD	JT-EAXDU	JT-EAXDD	JT-EAXDU	本体重量 (g)
JT-EAXDD JT-EAXDM JT-EAXDU	8	15	8	13.6	1.7	20	M5	8	5	15	10	20
	12	22	12	17	2.5	15	M8	25	15	30	20	35
	15	24	15.87	21	4	18	M8	40	30	45	40	60
	22	36	22.23	31	6	22	M10	90	70	100	80	200
	25	38	25.4	32	6.5	25	M12	130	100	150	120	235
	30	45	30.17	36.5	6.4	30	M16	250	200	300	250	410
	38	54	38.1	48	9.5	30	M16	300	220	350	280	600

带台阶型

型号		D	d	D1	H	h	h1		h2		M	耐负载(kg)		本体重量(g)
代码	规格	D	d	D1	H	h	JT-EAXDS	JT-EAXDO/JT-EAXDX/JT-EAXDL	JT-EAXDS	JT-EAXDO/JT-EAXDX/JT-EAXDL	M	JT-EAXDS	JT-EAXDO/JT-EAXDX/JT-EAXDL	JT-EAXDS
(S45C) JT-EAXDS JT-EAXDO JT-EAXDX (SUS304) JT-EAXDL	8	15	8	19.5	11.1	2	4.3	4.3	12	12	M5	15	10	20
	12	18	12	22	15.5	3.2	7.3	7.3	15	15	M6	35	25	40
	15	24	15.875	31	21	4	10	10	18	18	M8	70	40	85
	22	36	22.225	44.5	31	6	11	9.8	22	22	M10	200	180	250
	25	38	25.4	44.5	31	7.2	14	14	25	25	M12	220	200	280
	30	45	30.1625	54.5	36.5	8	13.8	13.8	30	30	M16	350	300	410
	38	55	38.1	64.5	48	9.6	16	16	30	30	M16	450	380	780
	45	62	45	74.5	54	9	19	19	45	45	M20	550	500	1150
	60	100	60	117	78	16	30	30	60	60	M24	1600	1400	4000

带扁位型

型号		D	d	H	h1	h2	M	W	W1	单体载重(kg)		容许荷重(kg)		本体重量 (g)
代码	规格	D	d	H	h1	h2	M	W	W1	JT-EAXDQ	JT-EAXDF	JT-EAXDQ	JT-EAXDF	本体重量 (g)
JT-EAXDQ JT-EAXDG JT-EAXDF	8	15	8	13.6	1.7	20	M5	13	5	8	5	15	10	20
	12	22	12	17	2.5	15	M8	20	7	25	15	30	20	35
	15	24	15.87	21	4	18	M8	20	7	40	30	45	40	60
	22	36	22.23	31	6	22	M10	32	10	90	70	100	80	200
	25	38	25.4	32	6.5	25	M12	34	10	130	100	150	120	235
	30	45	30.17	36.5	6.4	30	M16	41	13	250	200	300	250	410
	38	54	38.1	48	9.5	30	M16	50	13	300	220	350	280	600
