丝杠支座组件外压盖整合型

图片仅供参考

丝杠支座组件外压盖整合型

产品属性：

产品型号：请点击左侧选项进行选型重新选型

产品型号：待完成选型重置

含税总价：待选型

含税单价：待选型

未税单价：待选型

税率： 13.00%

购买数量	折扣	单价(未税)	单价(含税)	状态
暂无折扣

购买数量：

预计发货：0 天 按订单确认后起算

产品详情
文档下载

代码	材质 / ①	材质 / ③⑥	材质 / ④	表面处理 / ①③	表面处理 / ④⑥	类型
JT-IVLDS	铸铁	S45C	SUJ2	磷化	发黑	外压盖整合型传动座 ● 低型

①②③⑤为一体，请勿拆解，否则将影响精度。
轴承已经封入适量锂皂基抗极压润滑脂
使用之轴承经预压处理，轴向0间隙。
轴承采用P5配对DF组装，最适宜滚珠丝杠使用。

构成零件

编号	零件名称	数量
①	传动座本体	1
②	轴承	1组
③	压板	1
④	间隔环	2
⑤	油封	2
⑥	锁紧螺母	1组

锁紧螺母规格

适用丝杠轴径 d	适用锁紧螺母
适用丝杠轴径 d	适用锁紧螺母	10	M10×1
12	M12×1

选型参数

选型表

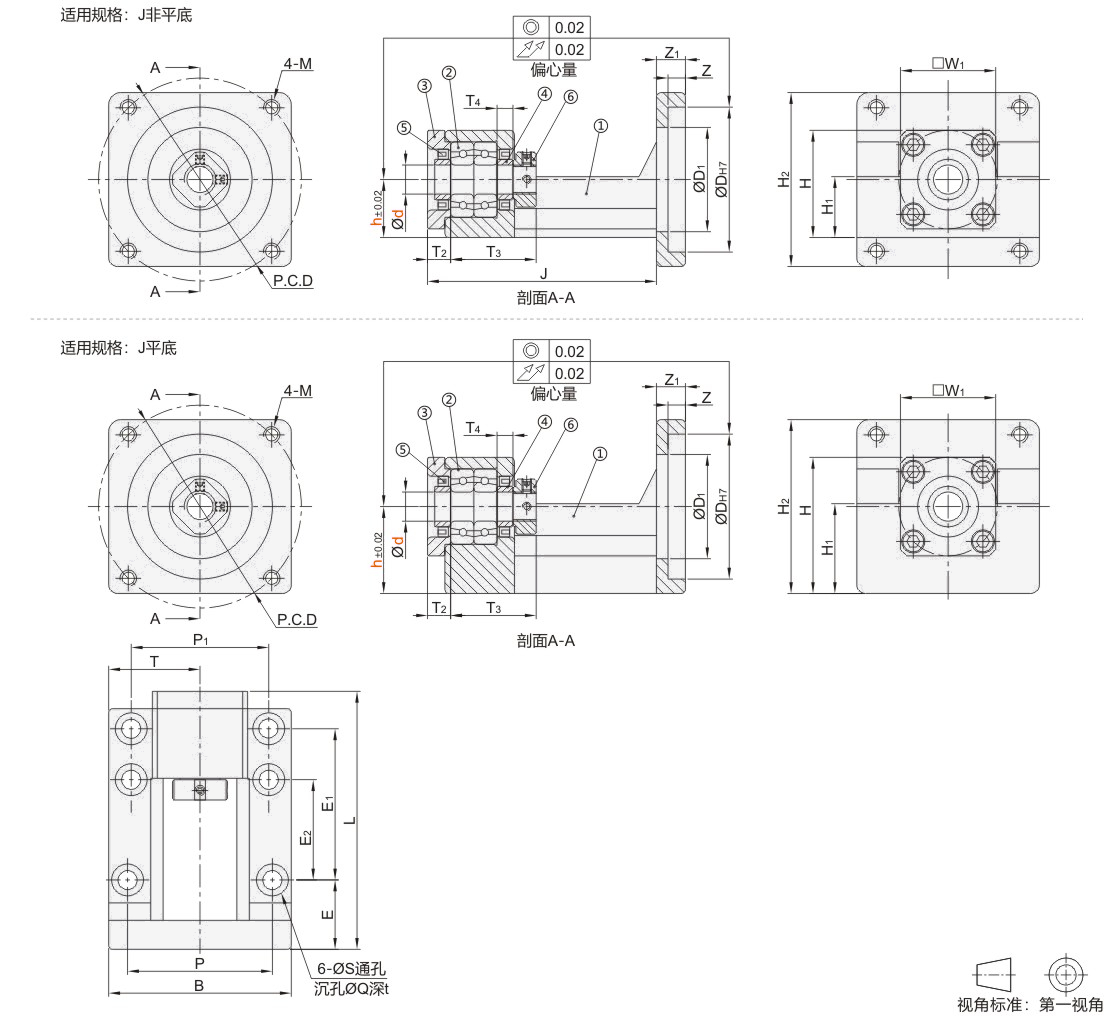

型号				L	B	W1	T	P	P1	E	E1	E2	T2	T3	T4	J	D	D1	Z	Z1	H	H1	H2	S	Q	t	P.C.D	M	建议丝杠支座	建议电机规格
代码	适用丝杠轴径	适用电机法兰	中心高																										建议丝杠支座	建议电机规格
	适用丝杠轴径	适用电机法兰	中心高																										支撑侧	止口规格	安装 P.C.D	安装孔
	d	F	h																										支撑侧	止口规格	安装 P.C.D	安装孔
JT-IVLDS	10	60	20	89	65	34	32.5	50	46	24	53	40	10	29.5	5.5	80	50	36	6	9	37	27	60	6.6	11	7	70	M4	一	50	70	Ø4.5
		60S	20																		37	27	65					M5	一			Ø6
		60	25																		42	32	60					M4	JT-IVXQD-10			Ø4.5
		60S	25																		42	32	60					M5	JT-IVXQD-10			Ø6
	12	57	25										8	30	6		38.1		5		42	32	60				66.7	M4	JT-IVXQD-12	38.1	66.7	Ø4.5
		57	30													平底	38.1		5		47	37					66.7	M4	一	38.1	66.7	Ø4.5
		60	20													80	50		6		37	27					70	M4	一	50	70	Ø4.5
		60S	20																		37	27						M5	一			Ø6
		60	25																		42	32						M4	JT-IVXQD-12			Ø4.5
		60S	25																		42	32						M5	JT-IVXQD-12			Ø6
		60	30													平底					47	37						M4	一			Ø4.5
		60S	30													80					47	37						M5	一			Ø6
