电动位移台 直线轴承式

产品属性: 类型 变距滑台 传动方向 变距轴 传动方式 凸轮轴 底座宽度 50 导轨形式 直线轴承式 种类筛选 电动位移台
产品型号: 请点击左侧选项进行选型 重新选型
代码传动方向传动方式底座宽度 材质 / 型材 材质 / 轴承座 材质 / 头部护盖 材质 / 尾部护盖表面处理类型
JT-VQTFU变距轴凸轮轴50铝合金铝合金SUS304SUS304阳极氧化直线轴承式

特点:多工位同步任意等分变距,实现高效的物件同步搬运。
适用范围:常用于锂电,光伏、半导体、医药、汽车等相关行业自动化搬运,移载。
本产品不含电机,电机需另行选购。

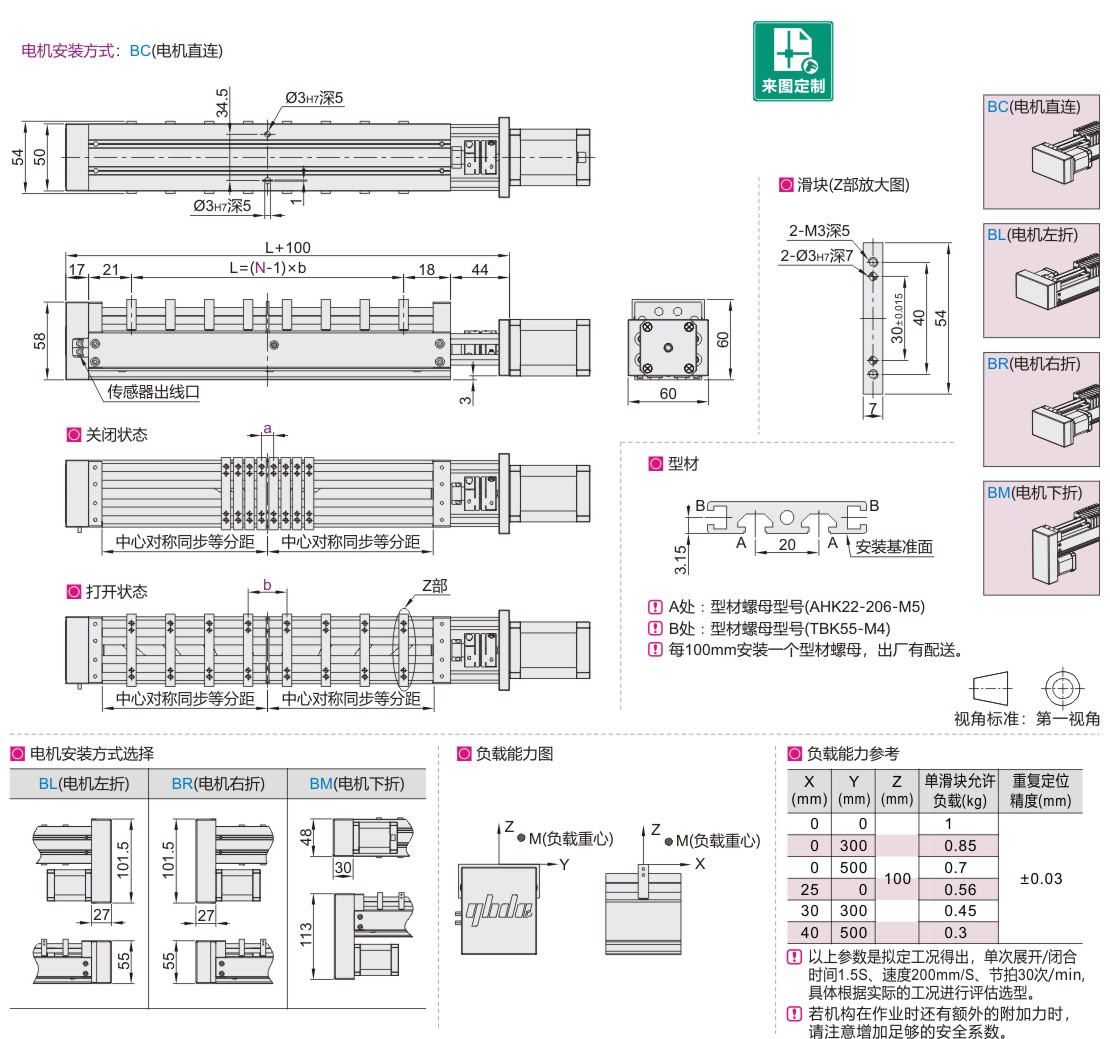

选型参数

选型表

型号
滑块
最小
中心距a
滑块
最大
中心距b
电机
安装方式
电机
品牌
电机
规格
输出
信号
代码滑块数量
N
JT-VQTFU39~10~89BC(电机直连)
BL(电机左折)
BR(电机右折)
BM(电机下折)
P(松下)
Y(安川)
M(三菱)
T(台达)
H(汇川)
L(雷赛)
F
(伺服电机)
S
(步进电机)
NPN
PNP
4
510~35
6
710~20
8
910~15
10
1112~13~31
12
1313~25
14
JT-VQTFU1512~13~25BC(电机直连)
BL(电机左折)
BR(电机右折)
BM(电机下折)
P(松下)
Y(安川)
M(三菱)
T(台达)
H(汇川)
L(雷赛)
F
(伺服电机)
S
(步进电机)
NPN
PNP
16
1713~22
18

选型需满足条件:a<b。底板为型材,安装孔为型材螺母,孔距可在型材范围内任意可调。
展开遮光片可调,您可以根据需求在范围内调整转动角度的极限位。

暂未上传文档资料
