焊接型拉手竖向内延式

产品属性：

产品型号：请点击左侧选项进行选型重新选型

产品型号：待完成选型重置

含税总价：待选型

含税单价：待选型

未税单价：待选型

税率： 13.00%

购买数量	折扣	单价(未税)	单价(含税)	状态
暂无折扣

购买数量：

预计发货：0 天 按订单确认后起算

代码		材质	表面处理	类型
JT-TBOQX	D形	SUS304	镜面抛光	直边型

特点：
● 带有圆角，易于抓握。
● 由于将安装部设置在内侧，握把部较宽。

选型参数

选型表

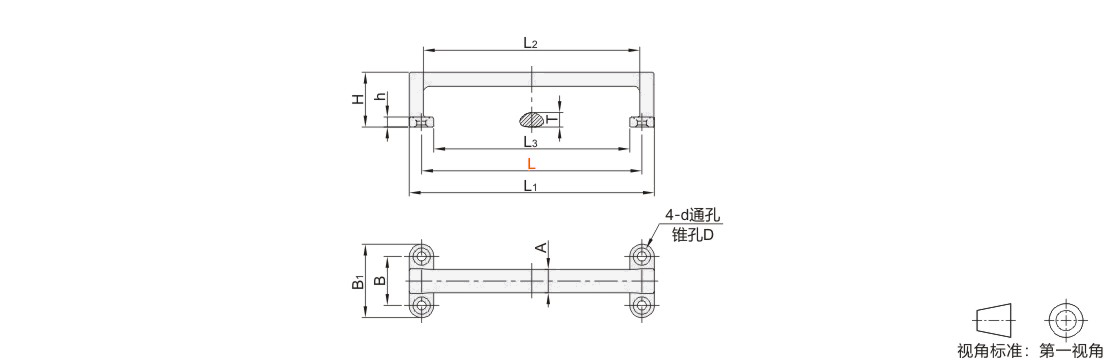

型号		L1	L2	L3	B	B1	A	H	T	h	D	d	参考重量 (kg/pcs)	标配件
代码	L	L1	L2	L3	B	B1	A	H	T	h	D	d	参考重量 (kg/pcs)	标配件
JT-TBOQX	108	120	106	96	24	36	12	27	7	5	8.5	4.5	0.14	十字槽圆沉头自攻螺钉 M4×15(不锈钢)
JT-TBOQX	144	160	142	128	32	48	16	36	9	6.5	10.5	5.5	0.28	十字槽圆沉头自攻螺钉 M5×15(不锈钢)

暂未上传文档资料

焊接型拉手 竖向内延式
