还有0项未选择重置

选择代码

代码参数

外形

材质

表面处理

选型参数

规格 *

Y(mm) *

2~80/1

F(mm) *

5~160/1

图片仅供参考

悬臂销内螺纹安装型带挡圈槽

产品属性：

产品型号：请点击左侧选项进行选型重新选型

产品型号：待完成选型重置

含税总价：待选型

含税单价：待选型

未税单价：待选型

税率： 13.00%

购买数量	折扣	单价(未税)	单价(含税)	状态
暂无折扣

购买数量：

预计发货：0 天 按订单确认后起算

工艺孔加工条件：总长度除以D段长度＞3；4≤D≤11且总长度≥70；11＜D≤18且总长度≥90；D＞18且总长度≥110。(工艺孔详细尺寸见产品简介)

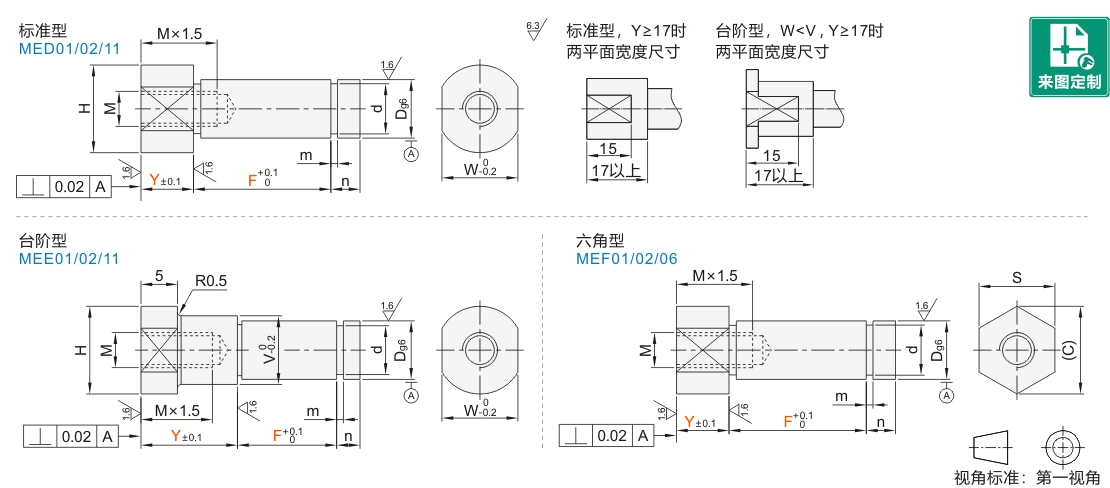

选型参数

标准型

型号		Dg6		最小单位1		M	H	W	d		m	n
代码	规格	Dg6		Y	F	M	H	W	d		m	n
JT-GVNSD JT-GVNSU JT-GVNDD	6	6	-0.004 -0.012	2~65	5~110	M3	10	8	5	+0.075 0	0.7	2
	8	8	-0.005 -0.014			M4	12	10	7	+0.090 0	0.9	3
	10	10	-0.005 -0.014			M6	15	13	9.6	0 -0.090	1.15	3
	12	12	-0.006 -0.017		10~160	M8	17	14	11.5	0 -0.11		4
	13	13				M8	18	15	12.4
	15	15				M10	20	17	14.3
	16	16					21	18	15.2
	17	17					23	20	16.2
	18	18					23	20	17		1.35
	20	20	-0.007 -0.020	4~80		M12	26	24	19	0 -0.21
	22	22				M16	28	26	21			5
	25	25				M16	31	27	23.9
	25A	25				M12	31	27	23.9
	30	30				M20	36	32	28.6		1.65
	30A	30				M16	36	32	28.6		1.65

台阶型

型号		Dg6		最小单位1		M	V	H	W	d		m	n
代码	规格	Dg6		Y	F	M	V	H	W	d		m	n
JT-GVVSD JT-GVVSU JT-GVVDD	6	6	-0.004 -0.012	7~65	5~110	M3	8	10	8	5	+0.075 0	0.7	2
	8	8	-0.005 -0.014			M4	10	12	10	7	+0.090 0	0.9	3
	10	10	-0.005 -0.014			M6	13	15	13	9.6	0 -0.090	1.15	3
	12	12	-0.006 -0.017		10~110	M8	15	17	14	11.5	0 -0.11		4
	13	13				M8	16	18	15	12.4
	15	15				M10	18	20	17	14.3
	16	16					19	21	18	15.2
	17	17					20	23	20	16.2
	18	18					21	23	20	17		1.35
	20	20	-0.007 -0.020	7~80		M12	24	26	24	19	0 -0.21
	22	22				M12	26	28	26	21			5
	25	25				M16	29	31	27	23.9
	25A	25				M12	29	31	27	23.9
	30	30				M20	34	36	32	28.6		1.65
	30A	30				M16	34	36	32	28.6		1.65

六角型

型号		Dg6		最小单位1		M	S	(C)	d		m	n
代码	规格	Dg6		Y	F	M	S	(C)	d		m	n
JT-GVASD JT-GVASU JT-GVASX	6	6	-0.004 -0.012	2~65	5~110	M3	8	9.2	5	+0.075 0	0.7	2
	8	8	-0.005 -0.014			M4	10	11.5	7	+0.09 0	0.9	3
	10	10	-0.005 -0.014			M6	13	15	9.6	0 -0.09	1.15	3
	12	12	-0.006 -0.017		10~160	M8	14	16.2	11.5	0 -0.11		4
	13	13				M8	17	19.6	12.4
	15	15				M10	17	19.6	14.3
	16	16					19	21.9	15.2
	17	17					19	21.9	16.2
	18	18					24	27.7	17		1.35
	20	20	-0.007 -0.020	4~80		M12			19	0 -0.21
	22	22				M12			21			5
	25	25				M16	27	31.2	23.9
	25A	25				M12	27	31.2	23.9
	30	30				M20	32	36.9	28.6		1.65
	30A	30				M16	32	36.9	28.6		1.65

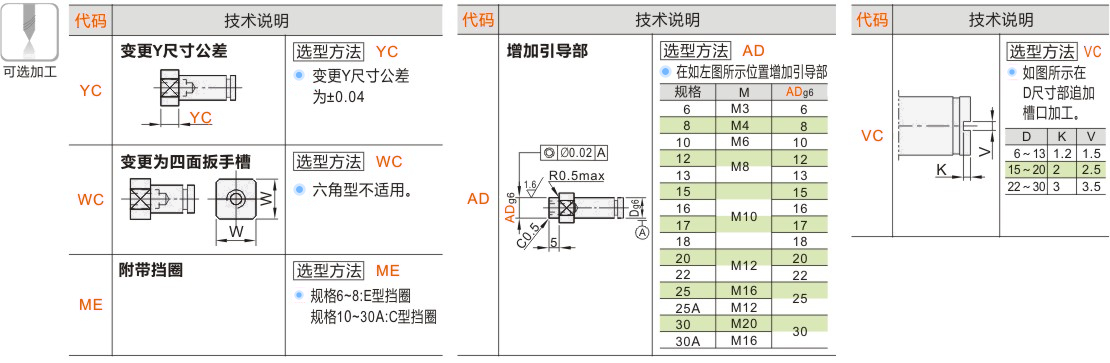

可选加工参数

暂未上传文档资料

悬臂销 内螺纹安装型 带挡圈槽
