外球面球轴承带铸铁座

图片仅供参考

外球面球轴承带铸铁座

产品属性：

产品型号：请点击左侧选项进行选型重新选型

产品型号：待完成选型重置

含税总价：待选型

含税单价：待选型

未税单价：待选型

税率： 13.00%

购买数量	折扣	单价(未税)	单价(含税)	状态
暂无折扣

购买数量：

预计发货：0 天 按订单确认后起算

产品详情
文档下载

代码	材质 / 轴承座	材质 / 轴承	类型
UCFB...-TR	HT200灰铸铁	GCr15	带悬挂式座外球面球轴承

选型参数

选型表

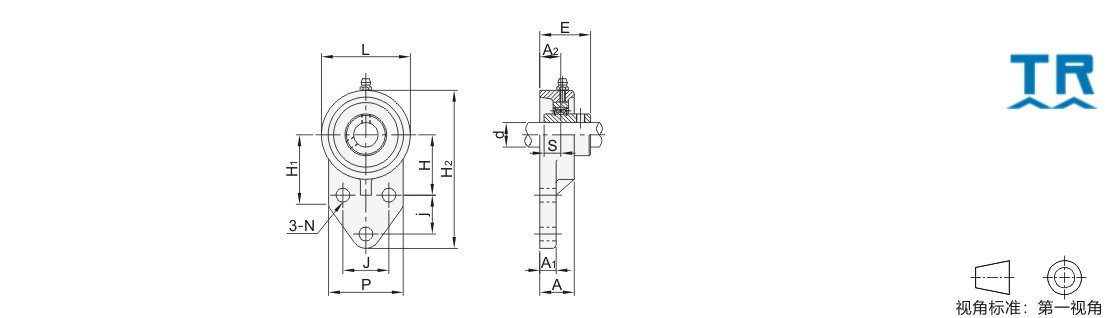

型号	d	H2	L	H1	P	H	j	J	A	A1	A2	N	E	S	螺栓	紧定扭力（N·m）	额定负荷(N)		重量（Kg）
型号	d	H2	L	H1	P	H	j	J	A	A1	A2	N	E	S	螺栓	紧定扭力（N·m）	动(Cr)	静(Cor)	重量（Kg）
JT-DMAXUSDCYP	12	104	55	50	49	40	27	30	23.5	10	14	10	29.9	11.5	M8	6~10	9550	4780	0.42
JT-DMAXUSUCYP	15																		0.41
JT-DMAXUSQCYP	17																		0.40
JT-DMAXUSD-TR	12	109	60	52	52	42		32	25.5	11	15		33.3	12.7			12800	6650	0.52
JT-DMAXUSU-TR	15																		0.50
JT-DMAXUSQ-TR	17																		0.49
JT-DMAXUSF-TR	20																		0.47
JT-DMAXUSO-TR	25	116	68		56	45		34	27	13	16		35.7	14.3			14000	7880	0.66
JT-DMAXUSX-TR	30	132	80	55	65	50	29	40	31	13	18		40.2	15.9			19500	11200	0.95
JT-DMAXUSL-TR	35	144	90	62	70	55	32	46	33	14	19		44.4	17.5			25700	15200	1.27
JT-DMAXUSM-TR	40	164	100	72	78	60	41	50	35	17	21	12	51.2	19	M10	12~21	29600	18200	1.71
JT-DMAXUSG-TR	45	175	108	76	80	65	43	54	38	16	22		52.2				31850	20800	1.97
JT-DMAXUDS-TR	50	184	114	82	86	68	46	58	39	16	22		54.6				35100	23200	2.26
JT-DMAXUDD-TR	55	207	128	86	90	78	50	62	42.5	18	25	14	58.4	22.2	M12	21~37	43550	29200	2.94
JT-DMAXUDU-TR	60	224	140	90	94	84	55	66	47.5	19	29		68.7	25.4			47800	32800	4.04
JT-DMAXUDQ-TR	65	244	152	95	102	92	60	70	49	20	30		69.7	25.4			57200	40000	4.76
