选型参数

丝杠轴径 *

导程 *

L *

150~800/1

滚珠丝杠标准螺帽型 C7/C10精度

图片仅供参考

滚珠丝杠标准螺帽型 C7/C10精度

产品属性：

产品型号：请点击左侧选项进行选型重新选型

产品型号：待完成选型重置

含税总价：待选型

含税单价：待选型

未税单价：待选型

税率： 13.00%

购买数量	折扣	单价(未税)	单价(含税)	状态
暂无折扣

购买数量：

预计发货：0 天 按订单确认后起算

代码	精度等级	材质 / 丝杠	材质 / 螺帽	热处理 / 丝杠	热处理 / 螺帽	硬度 / 丝杠	硬度 / 螺帽	类型
JT-IMQFL	C7	S55C	SCM420	感应加热淬火	渗碳淬火	58~62HRC	58~62HRC	标准螺帽型 ● 标准型
JT-IMQFG	C10	S55C	SCM420	感应加热淬火	渗碳淬火	58~62HRC	58~62HRC	标准螺帽型 ● 标准型
JT-SIMQFL	C7	S55C	SCM420	感应加热淬火	渗碳淬火	58~62HRC	58~62HRC	标准螺帽型 ● 精密型
JT-SIMQFG	C10	S55C	SCM420	感应加热淬火	渗碳淬火	58~62HRC	58~62HRC	标准螺帽型 ● 精密型

怡合达不保证滚珠丝杠组装后的噪音值。
丝杠端部存在工艺孔。

选型参数

选型表

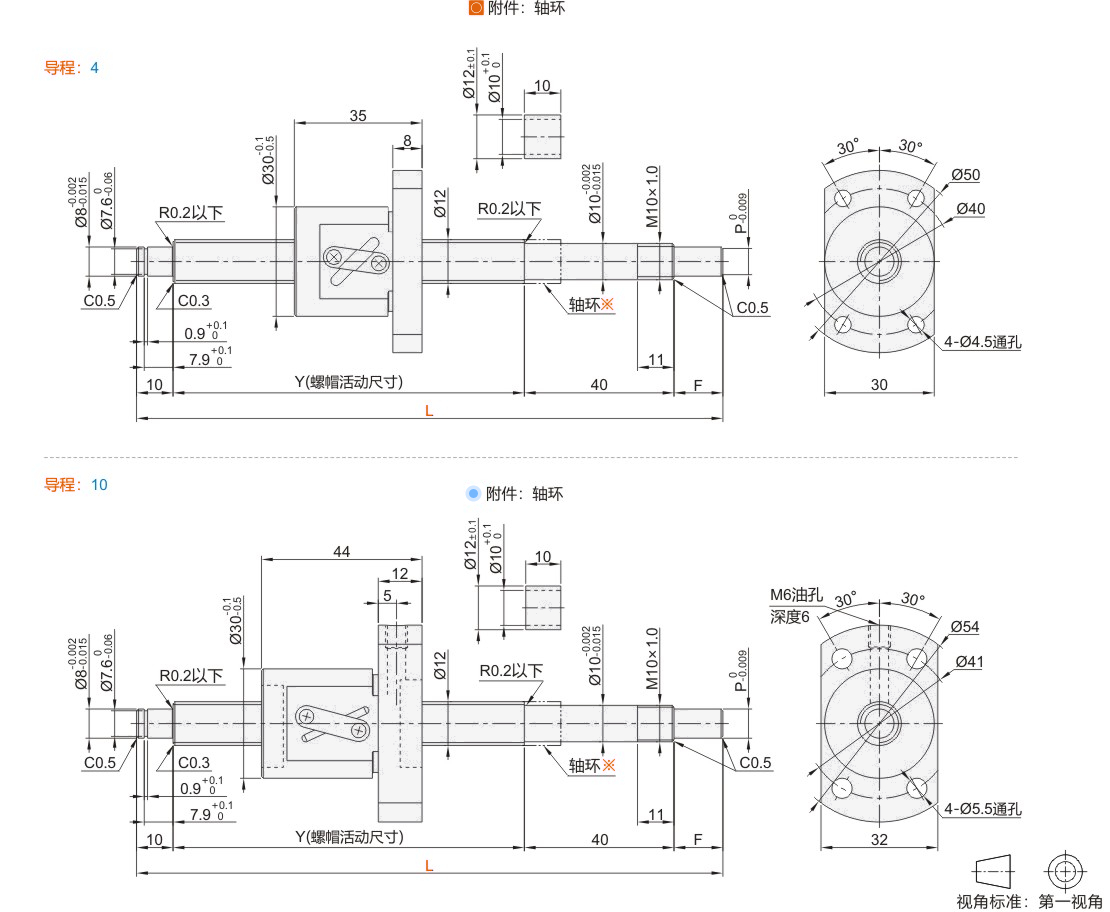

型号			最小单位1 L	F	P	Y	滚珠直径	螺纹旋向	螺母环圈数	轴向间隙	基本额定负载
代码	丝杆轴径	导程	最小单位1 L	F	P	Y	滚珠直径	螺纹旋向	螺母环圈数	轴向间隙	C(动)kN	Co(静)kN
JT-IMQFL	12	4	150~800	15	8	L-65	2.3812	右旋	2.5圈1列	0.03以下	2.6	5.8
JT-IMQFG		4					2.3812		2.5圈1列	0.05以下	2.6	5.8
JT-IMQFG		10					3.175		1.5圈1列	0.10以下	2.85	4.95
JT-SIMQFL		4					2		3.8圈1列	0.03以下	2.6	5.8
JT-SIMQFG		4					2			0.05以下	2.6	5.8
JT-SIMQFG		10					2.5			0.10以下	2.85	4.95

可选加工见可选加工参数。

压轧滚珠丝杠与丝杠支座组件的推荐组合

代码	丝杆轴径	导程	推荐丝杠固定座(规格型号)	推荐丝杠支撑座(规格型号)
JT-IMQFL JT-IMQFG JT-SIMQFL JT-SIMQFG	12	4 10	JT-IVXSD-10(详情请在怡合达网站搜索查看)	JT-IVXDD-10(详情请在怡合达网站搜索查看)
JT-IMQFL JT-IMQFG JT-SIMQFL JT-SIMQFG	12	4 10	JT-IVXFD-10(详情请在怡合达网站搜索查看)	JT-IVXQD-10(详情请在怡合达网站搜索查看)

压轧滚珠丝杠与螺帽支架组合(螺帽支架详情请在怡合达网站搜索查看)

型号					螺帽支架
代码	丝杠轴径			导程	代码	规格
JT-IMQFL JT-IMQFG JT-SIMQFL JT-SIMQFG	12			4	JT-IAADD JT-IAADU JT-IAADX	1204D
JT-IMQFL JT-IMQFG JT-SIMQFL JT-SIMQFG	12			10	JT-IAADD JT-IAADU JT-IAADX	1210B

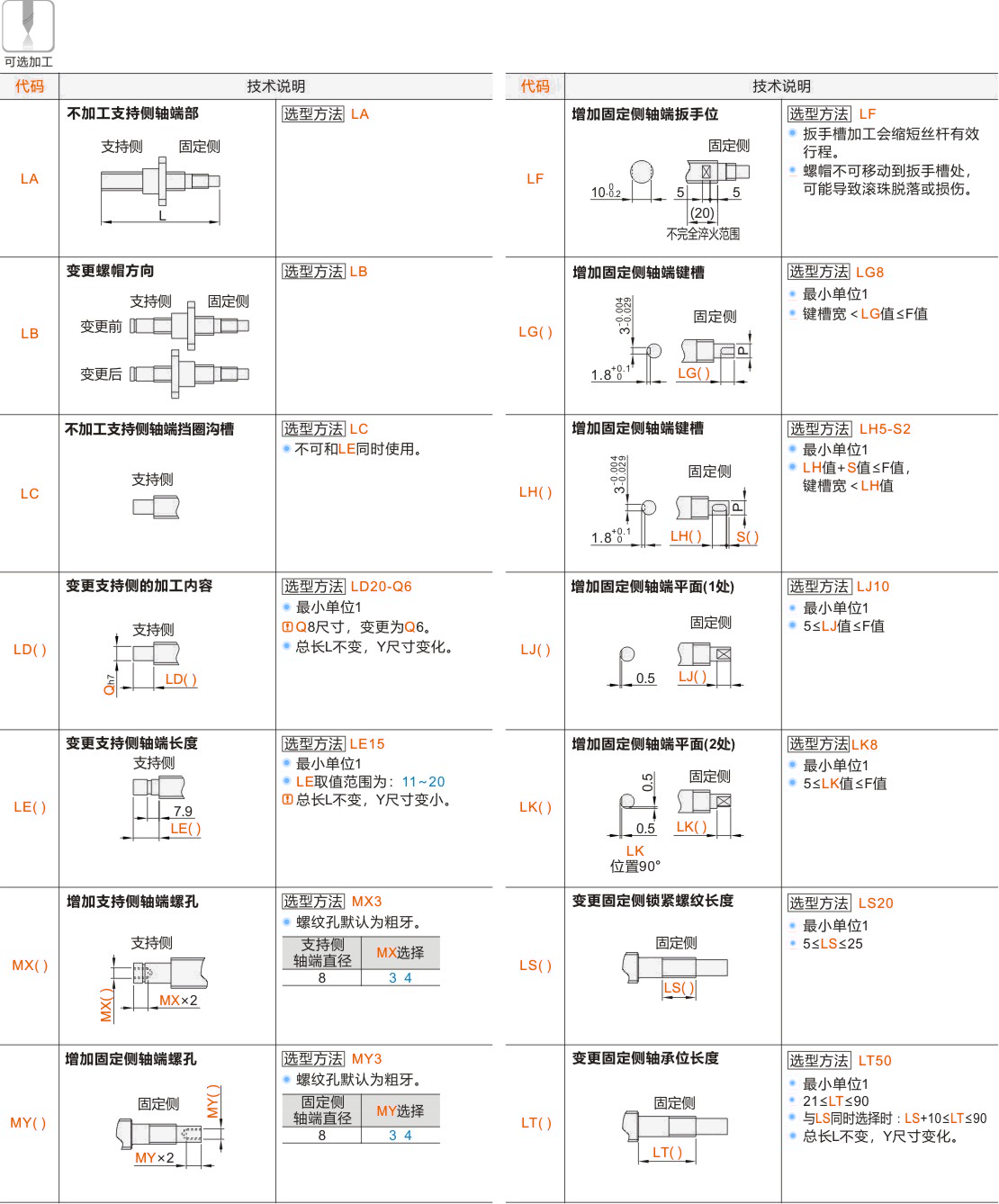

可选加工参数

产品名称

暂未上传文档资料
