方形丝杠支座（底面安装、固定侧）

产品属性：

产品型号：请点击左侧选项进行选型重新选型

产品型号：待完成选型重置

含税总价：待选型

含税单价：待选型

未税单价：待选型

税率： 13.00%

购买数量	折扣	单价(未税)	单价(含税)	状态
暂无折扣

购买数量：

预计发货：0 天 按订单确认后起算

代码	材质 / ①③⑥	材质 / ⑤	表面处理 / ①③⑤⑥	类型
JT-IVXXX	S45C	SUJ2	发黑	底面安装型 ● 固定侧
JT-IVNXX	S45C	SUJ2	无电解镀镍	底面安装型 ● 固定侧

①②③④为一体，请勿拆解，否则将影响精度。
轴承已经封入适量锂皂基抗极压润滑脂。
使用经预压调整后的JIS 5级的角接触球轴承，最适用于高精度、
高速旋转用途。
压盖内藏型支座，在高频振动情况下，轴承盖有松动风险,
轴承盖螺纹处涂螺纹胶拧紧即可。

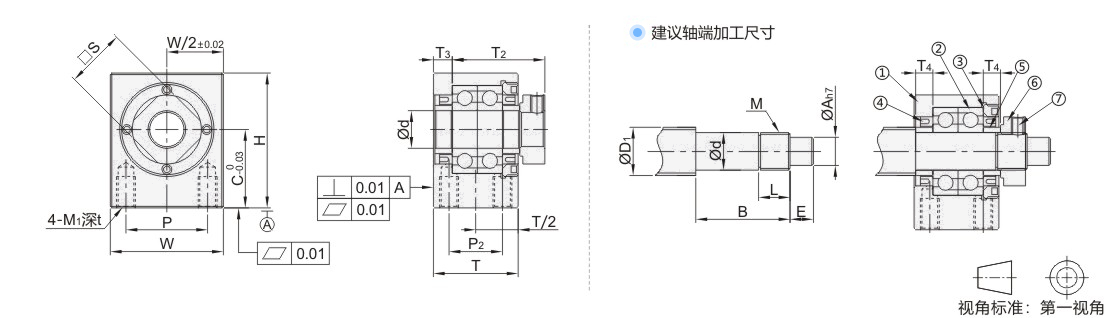

选型参数

选型表

型号		Ød	T	T2	T3	W	H	C	P	P2	M1	t	S	油封适用轴径	建议轴端加工尺寸
代码	规格														搭配丝杠轴径	轴端部外径		轴端部加工尺寸			公称螺纹		间隔环长度 T4
代码	规格														ØD1	Ød		ØA	B	E	M	L	间隔环长度 T4
发黑 JT-IVXXX 无电解镀镍 JT-IVNXX	8	8	23	26	4	32	32	17	23	14	M5	6	14	11.5	10/12	8	-0.005 -0.012	6.5	32.5	7.5	M8×1.0	7	5.5
	10S	10	27	29.5	6	36	43	25	26	17	M6	10	17	12	12/14/15	10	-0.005 -0.012	8	36	15	M10×1.0	11
	10	10											17	14	12/14/15	10	-0.005 -0.012	8			M10×1.0
	12	12											19	15	14/15/16	12	-0.005 -0.012	10			M12×1.0
	15	15	29	36	5	46	52	30	34	19		12	22	20	18/20	15	-0.005 -0.014	12	49	20	M15×1.0	13	10
