方形丝杠支座组件支撑侧

产品属性：

产品型号：请点击左侧选项进行选型重新选型

产品型号：待完成选型重置

含税总价：待选型

含税单价：待选型

未税单价：待选型

税率： 13.00%

购买数量	折扣	单价(未税)	单价(含税)	状态
暂无折扣

购买数量：

预计发货：0 天 按订单确认后起算

代码	材质 / ①	材质 / ②	材质 / ③	表面处理 / ①	类型
JT-IVXOD	S45C	SUJ2	弹簧钢	发黑	精密型 ● 支撑侧
JT-IVNOD	S45C	SUJ2	不锈钢	无电解镀镍	精密型 ● 支撑侧
JT-IVSOD	S45C	SUJ2	不锈钢	镀黑铬	精密型 ● 支撑侧
JT-IVQOD	SUS304	SUS304	不锈钢	—	精密型 ● 支撑侧

轴承已经封入适量锂皂基抗极压润滑脂。

轴承为双铁盖。

使用JIS 6级的径向球轴承、最适用于高精度、高速旋转用途(仅适用JT-IVXOD/JT-IVNOD/JT-IVSOD)。

JT-IVQOD使用SUS304深沟球轴承，适用于低转速，低载荷用途。

构成零件

选型参数

选型表

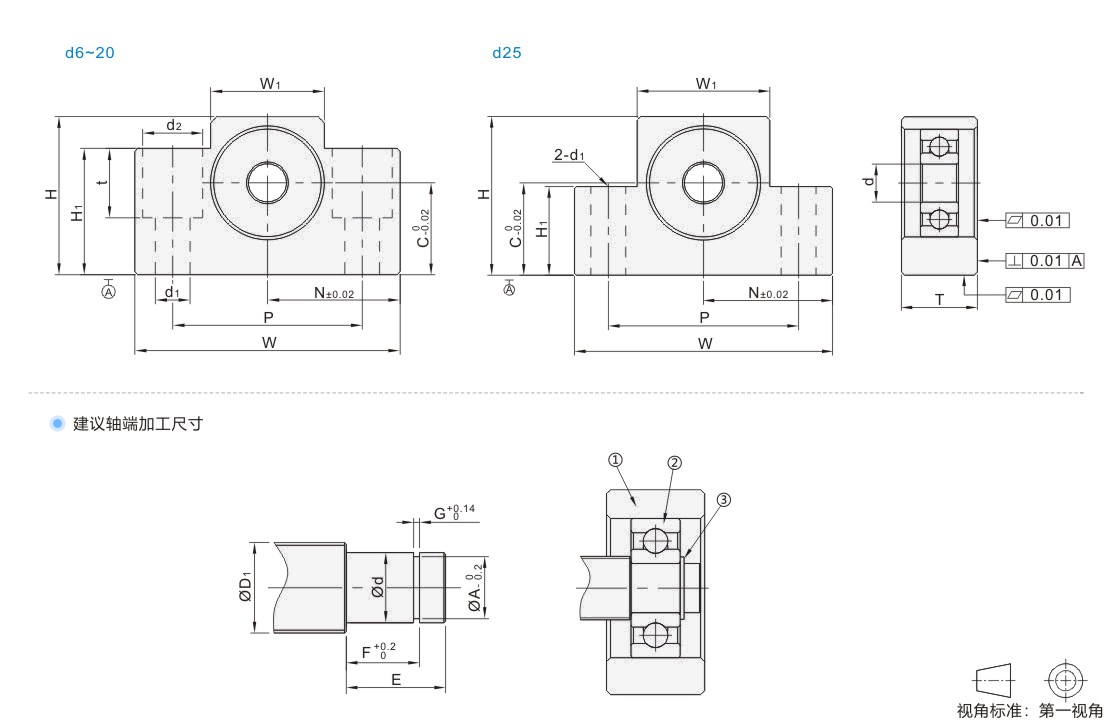

型号		Ød	T	W	H	C	W1	H1	P	Ød1	Ød2	t	N	建议轴端加工尺寸							使用C型挡圈
代码	规格													搭配丝杠轴径	轴端部外径		挡圈沟槽尺寸				JT-IVXOD	JT-IVNOD JT-IVSOD JT-IVQOD
代码	规格													ØD1	Ød		ØA	E	F	G	JT-IVXOD	JT-IVNOD JT-IVSOD JT-IVQOD
发黑 JT-IVXOD 无电解镀镍 JT-IVNOD 镀黑铬 JT-IVSOD 无表面处理 JT-IVQOD	6	6	12	42	25	13	18	20	30	5.5	9.5	11	21	8	6	-0.005 -0.012	5.7	9	6.8	0.8	TBP01-6	TBP03-6
	8	6	14	52	32	17	25	26	38	6.6	11	12	26	8/10	6	-0.005 -0.012	5.7	9	6.8	0.8	TBP01-6	TBP03-6
	10※	8	20	70	43	25	36	35	52	9	14	11	35	12/14/15	8	-0.005 -0.012	7.6	10	7.9	0.9	TBP01-8	TBP03-8
	12※	10		70	43	25	36	35	52				35	14/15/16	10	-0.005 -0.012	9.6	11	9.15	1.15	TBP01-10	TBP03-10
	15※	15		80	49	30	41	40	60				40	18/20	15	-0.005 -0.014	14.3	13	10.15	1.15	TBP01-15	TBP03-15
	20※	20	26	95	58	30	56	45	75	11	17	15	47.5	25/28/30	20	-0.005 -0.014	19	19	15.35	1.35	TBP01-20	TBP03-20
	25※	25	30	105	68	35	66	25	85	11	—	—	52.5	28/30/32	25	-0.005 -0.015	23.9	21	16.35	1.35	TBP01-25	TBP03-25

JT-IVQOD仅适用带※规格。

暂未上传文档资料

方形丝杠支座组件 支撑侧
