安装侧端面形状

导入表面形状

表面处理

选型参数

安装部直径D(mm) *

定位部直径P(mm) *

8~35/0.1

定位部长度B(mm) *

5~30/1

安装部直杆长度L(mm) *

5~25/1

V *

锥角R型无肩定位销

图片仅供参考

锥角R型无肩定位销

产品属性：

产品型号：请点击左侧选项进行选型重新选型

产品型号：待完成选型重置

含税总价：待选型

含税单价：待选型

未税单价：待选型

税率： 13.00%

购买数量	折扣	单价(未税)	单价(含税)	状态
暂无折扣

购买数量：

预计发货：0 天 按订单确认后起算

代码	代码分类	材质	硬度	表面处理	类型
JT-ROVSD	圆型	SUJ2	淬火硬度 50～55HRC	—	外螺纹型
JT-ROVDD	多棱型	SUJ2	淬火硬度 50～55HRC	—	外螺纹型
JT-ROVSU	圆型	SUJ2	淬火硬度 50～55HRC	发黑	外螺纹型
JT-ROVDU	多棱型	SUJ2	淬火硬度 50～55HRC	发黑	外螺纹型
JT-ROVSQ	圆型	SUJ2	淬火硬度 50～55HRC	无电解镀镍	外螺纹型
JT-ROVDQ	多棱型	SUJ2	淬火硬度 50～55HRC	无电解镀镍	外螺纹型
JT-ROVSX	圆型	SUJ2	淬火硬度 50～55HRC	—	止动螺丝型
JT-ROVDX	多棱型	SUJ2	淬火硬度 50～55HRC	—	止动螺丝型
JT-ROVSL	圆型	SUJ2	淬火硬度 50～55HRC	发黑	止动螺丝型
JT-ROVDL	多棱型	SUJ2	淬火硬度 50～55HRC	发黑	止动螺丝型
JT-ROVSM	圆型	SUJ2	淬火硬度 50～55HRC	无电解镀镍	止动螺丝型
JT-ROVDM	多棱型	SUJ2	淬火硬度 50～55HRC	无电解镀镍	止动螺丝型

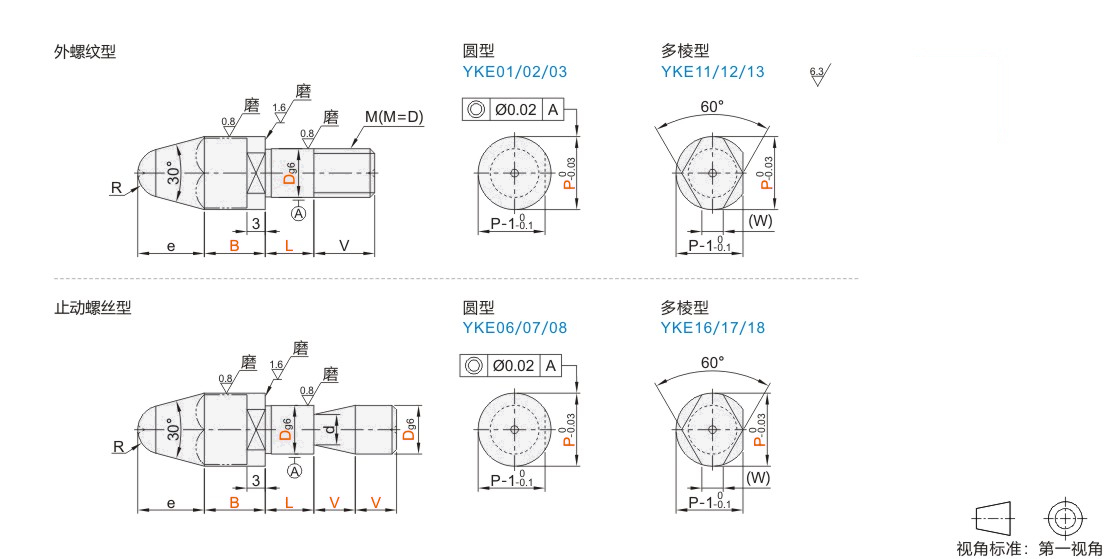

e=P/2÷tan15°+R-(R÷sin15°)

工艺孔加工条件：R≥3。(工艺孔详细尺寸见产品简介)

选型参数

外螺纹型

型号			最小单位0.1	最小单位1	最小单位1 L	V	R	(W)
代码	Dg6		P	B(B≤4×P)	最小单位1 L	V	R	(W)
圆型多棱型 JT-ROVSD JT-ROVDD JT-ROVSU JT-ROVDU JT-ROVSQ JT-ROVDQ	6	-0.004 -0.012	8.0～12.0	5～30	5～15	6	3	3
	8	-0.005 -0.014	10.0～16.0		5～20	10	4	3.5
	10	-0.005 -0.014	12.0～20.0		5～20	12	4	4
	12	-0.006 -0.017	14.0～25.0		10～25	15	6	6
	16	-0.006 -0.017	18.0～32.0			18	8	8
	20	-0.007 -0.020	22.0～35.0			22	8	9

止动螺丝型

型号			最小单位0.1	最小单位1	最小单位1	V	d	R	(W)
代码	Dg6		P	B(B≤4×P)	L	V	d	R	(W)
圆型多棱型 JT-ROVSX JT-ROVDX JT-ROVSL JT-ROVDL JT-ROVSM JT-ROVDM	6	-0.004 -0.012	8.0～12.0	5～30	5～15	6 8	4	3	3
	8	-0.005 -0.014	10.0～16.0		5～20		5	4	3.5
	10	-0.005 -0.014	12.0～20.0		5～20		7	4	4
	12	-0.006 -0.017	14.0～25.0		10～25	6 8 10	9	6	6
	16	-0.006 -0.017	18.0～32.0				13	8	8
	20	-0.007 -0.020	22.0～35.0				17	8	9

适用定位销止动螺丝

V	止动螺丝
6	M5
8	M6
10	M8

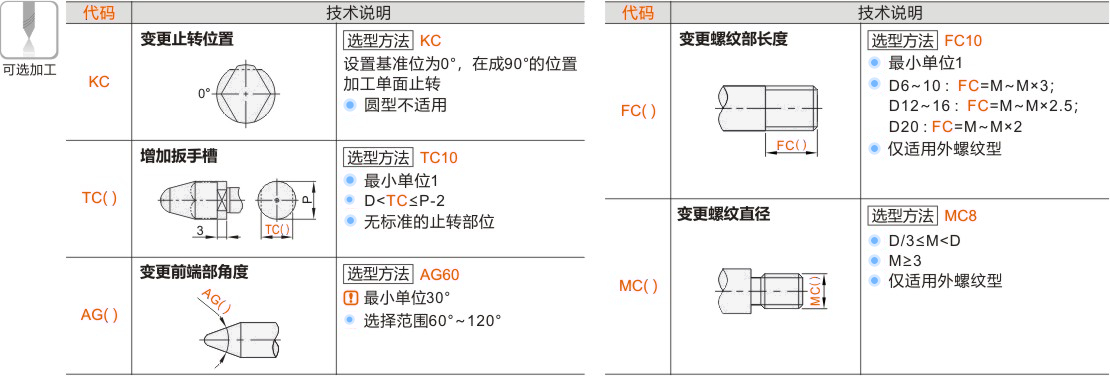

可选加工参数

产品名称

暂未上传文档资料
