日标直杆型免键胀套

图片仅供参考

日标直杆型免键胀套

产品属性：

产品型号：请点击左侧选项进行选型重新选型

产品型号：待完成选型重置

含税总价：待选型

含税单价：待选型

未税单价：待选型

税率： 13.00%

购买数量	折扣	单价(未税)	单价(含税)	状态
暂无折扣

购买数量：

预计发货：0 天 按订单确认后起算

代码	材质	表面处理	类型
JT-VDTFX	S45C	—	直杆型
JT-VDTFL	S45C	无电解镀镍	直杆型

轴及轮孔部的推荐公差、表面粗糙度

安装面	公差	表面粗糙度
轴外径	h7(g6)	Ra1.6以下
轮孔部内径	H7	Ra3.2以下

选型参数

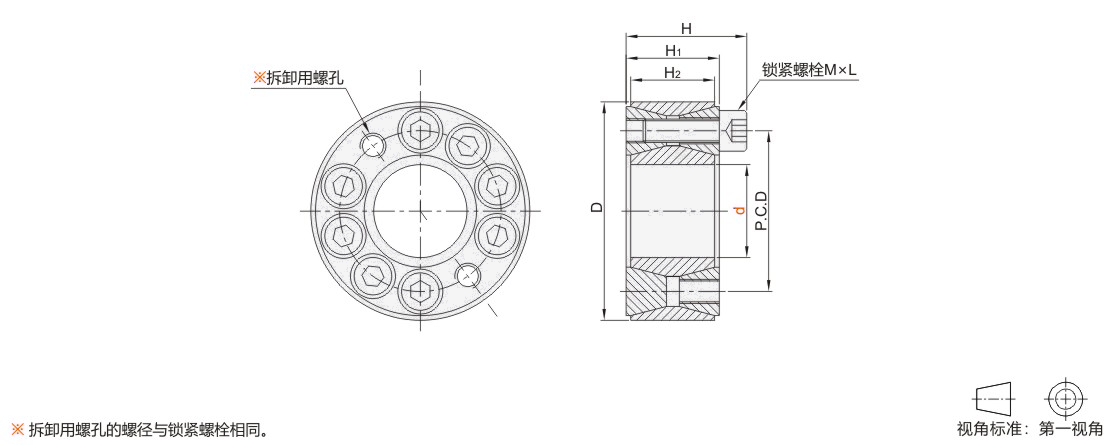

型号		D	H	P.C.D	H1	H2	锁紧螺栓				容许最大扭矩 (N^.m)	容许轴向负载(kN)	重量 (g)
代码	d	D	H	P.C.D	H1	H2	M×L	个数	内六角扳手公称尺寸	紧固扭矩 (N^.m)	容许最大扭矩 (N^.m)	容许轴向负载(kN)	重量 (g)
JT-VDTFX JT-VDTFL	20	47	26	34.5	20	18	M6×L18	8	5	12.7	272	29.5	240
	22	47		34.5							303	29.5	230
	24	50		37.5							376	33.8	250
	25	50		37.5							405	33.8	240
	28	55		42.5				10			501	37.8	290
	30	55		42.5				10			529	37.8	280
	32	60		47.5				12			682	45.4	340
	35	60		47.5				12			746	45.4	310
	38	65		52.5				14			913	52.9	370
	40	65		52.5				14			984	52.9	350
	42	75	32	60	24	21	M8×L22	12	6	24.9	1419	74.1	600
	45	75		60							1550		570
	48	80		65							1664		630
	50	80		65							1751		610
	55	85		70				14			2309	91.8	660
	60	90		75							2518		700
	65	95		80							2823		710
