无油衬套组件圆法兰型/方法兰型/对边法兰型

图片仅供参考

无油衬套组件圆法兰型/方法兰型/对边法兰型

产品属性：

产品型号：请点击左侧选项进行选型重新选型

产品型号：待完成选型重置

含税总价：待选型

含税单价：待选型

未税单价：待选型

税率： 13.00%

购买数量	折扣	单价(未税)	单价(含税)	状态
暂无折扣

购买数量：

预计发货：0 天 按订单确认后起算

产品详情
文档下载

代码	固定座 / 材质	固定座 / 表面处理	衬套 / 材质	密封圈	类型
JT-VJAWSD	S20C	无电解镀镍	高强度黄铜镶嵌固体润滑剂	无	标准型 ● 圆法兰型
JT-VJAWQD	S20C	无电解镀镍	高强度黄铜镶嵌固体润滑剂	无	标准型 ● 方法兰型
JT-VJAWXD	S20C	无电解镀镍	高强度黄铜镶嵌固体润滑剂	无	标准型 ● 对边法兰型

选型参数

选型表

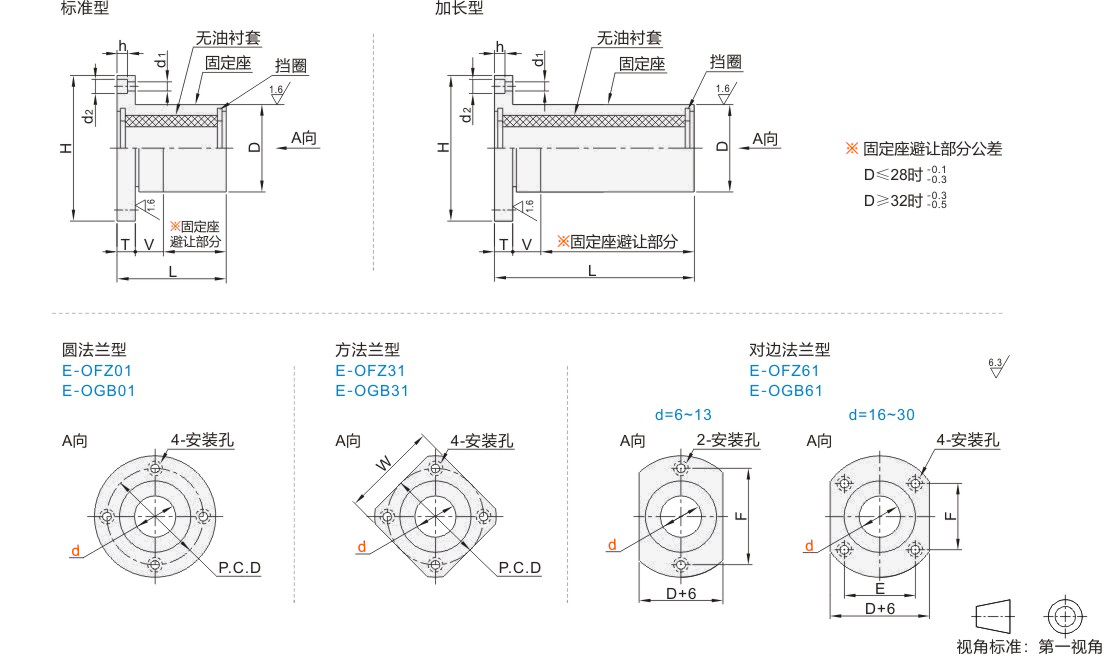

型号			D						L			V			H		T			d1			d2			h			P.C.D			W		E			F
代码	d		D						L			V			H		T			d1			d2			h			P.C.D			W		E			F
圆法兰型 JT-VJAWSD 方法兰型 JT-VJAWQD 对边法兰型 JT-VJAWXD	6	+0.022 0	12		0 -0.018				22			5			28		5			3.5			6			3.1			20			22		—			20
	8	+0.028 0	15		0 -0.018				27						32		5			3.5			6			3.1			24			25					24
	10	+0.028 0	19		0 -0.021				32						40		6			4.5			7.5			4.1			29			30					29
	12	+0.034 0	21									10			42														32			32					32
	13		23												43														33			34					33
	16		28						37						48														38			37		22			31
	20	+0.041 0	32		0 -0.025				42						54		8			5.5			9			5.1			43			42		24			36
	25		40						58						62		8			5.5			9			5.1			51			50		32			40
	30		45						68						74		10			6.6			11			6.1			60			58		35			49
	(35)	+0.050 0	52		0 -0.030				68			15			82		10			6.6			11			6.1			67			64		—			—
	(40)		60						80						96		13			9			14			8.1			78			75
	(50)		80						90						116		13			9			14			8.1			98			92

带( )d尺寸不适用对边法兰型JT-VJAWXD。
