规格 *

万向球螺杆式

图片仅供参考

万向球螺杆式

产品属性：

产品型号：请点击左侧选项进行选型重新选型

产品型号：待完成选型重置

含税总价：待选型

含税单价：待选型

未税单价：待选型

税率： 13.00%

购买数量	折扣	单价(未税)	单价(含税)	状态
暂无折扣

购买数量：

预计发货：0 天 按订单确认后起算

产品详情
文档下载

代码	主体材质	主球材质	表面处理 / 主体	表面处理 / 主球	类型
JT-ENVSO	S45C	SUJ2	镀铬	一	螺杆式 ● 六角螺栓型
JT-ENVSD●	S45C	SUJ2	镀镍	一	螺杆式 ● 六角螺栓型
JT-ENVSU	SUS304	SUS440C	一	一	螺杆式 ● 六角螺栓型
JT-ENVSQ	SUS304	POM	一	一	螺杆式 ● 六角螺栓型
JT-ENVSX	SUS316L	SUS316L	一	一	螺杆式 ● 六角螺栓型
JT-ENVSF●	SS400	SUJ2	发黑	一	螺杆式 ● 六角螺栓型

当主球为非不锈钢材质时，出厂前会进行涂抹防锈油处理，为避免产品生锈，建议在使用的过程中定期维护。

选型参数

选型表

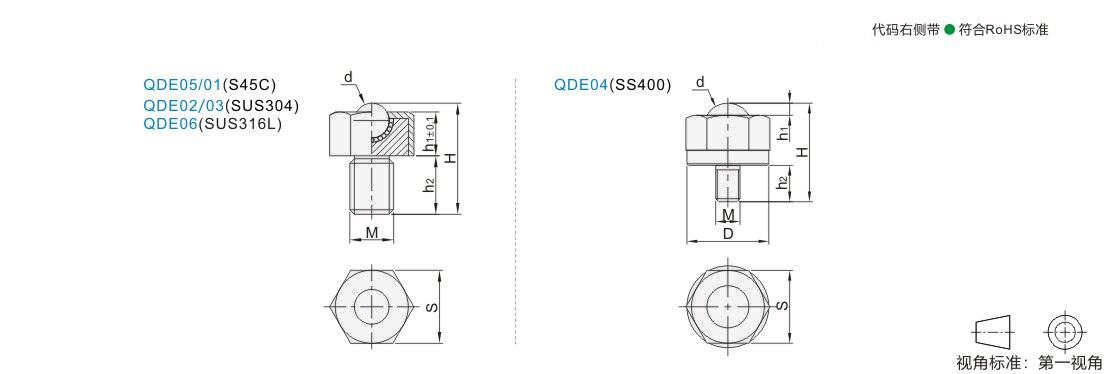

型号		D	M	H	h1	h2	d	S	耐负载N(kgf)
代码	规格	D	M	H	h1	h2	d	S	JT-ENVSO	JT-ENVSD	JT-ENVSU	JT-ENVSQ	JT-ENVSX	JT-ENVSF
JT-ENVSO	12	—	12	28	13	12	12	18	150(15)	一	一	一	一	一
	16		8	40	18	18	15.875	24	300(30)
	25		12	60	27	27	25.4	36	1500(150)
	30		14	70	33	30	30.1625	45	2000(200)
	38		16	90	41	40	38.1	55	3000(300)
	45		16	90	41	40	45	75	4000(400)
JT-ENVSD	12		12	28	13	12	12	18	一	49(5)
JT-ENVSU JT-ENVSQ JT-ENVSX	5		5	12.1	5	6	4	8		一	12(1.2)	6(0.6)	10(1)
	6		6	15.2	6	8	4.76	10			14(1.4)	7(0.7)	12(1.2)
	8		8	18.5	7	10	5.56	13			41(4.2)	27(2.8)	37(3.7)
	10		10	24.5	10	12	8.73	17			55(5.6)	34(3.5)	50(5)
	12		12	29.5	11	15	10.32	19			62(6.3)	55(5.6)	60(6)
	16		16	40.3	15	20	15.87	24			343(35)	69(7)	200(20)
	20		20	49.3	18	25	19.05	30			412(42)	82(8.4)	350(35)
JT-ENVSF	19	19	8	27	3	12	9.525	17			一	一	一	78.4
	27	27		32.5	4	12	15.875	24						196
	34	34		46	6	20	19.05	30						490
