中间式带法兰直线轴承

产品属性：

产品型号：请点击左侧选项进行选型重新选型

产品型号：待完成选型重置

含税总价：待选型

含税单价：待选型

未税单价：待选型

税率： 13.00%

购买数量	折扣	单价(未税)	单价(含税)	状态
暂无折扣

购买数量：

预计发货：0 天 按订单确认后起算

产品详情
文档下载

代码	轴套 / 材质	轴套 / 硬度	轴套 / 表面处理	滚珠材质	保持架材质	密封圈材质	使用环境温度	类型
JT-IGFSU	SUJ2	56HRC~	无电解镀镍	GCr15	树脂	丁腈橡胶	-15~80℃	中型 ● 圆法兰型
JT-IGFDU	SUJ2	56HRC~	无电解镀镍	GCr15	树脂	丁腈橡胶	-15~80℃	中型 ● 方法兰型
JT-IGFUU	SUJ2	56HRC~	无电解镀镍	GCr15	树脂	丁腈橡胶	-15~80℃	中型 ● 对边法兰型

产品特点
产品高级精度，低摩擦、耐久性好，中间式带法兰直线轴承法兰盘位于中间部位，能够提供更方便的
直线定位和导向功能；
中型长度尺寸(L)介于单衬型与双衬型之间(约为单衬型长度的1.5倍)，适用于无双衬型长度的省空间设计；
带法兰直线轴承使轴向定位更简单，无需增加轴承座即可快速安装；
法兰的存在使得轴承在安装时更加稳固，能够更好地固定在机械结构上；
带法兰直线轴承能够减少由于安装误差而引起的轴承移位或者不稳定问题，
法兰提供了一个固定的参考点，使得轴承的安装更加精确和可控。
轴套、滚珠材质SUJ2相当于GCr15。
保持架材质树脂相当于DURACON M90。
建议直线轴承与本公司生产的导向轴(标准g6公差)配套使用。

选型参数

选型表

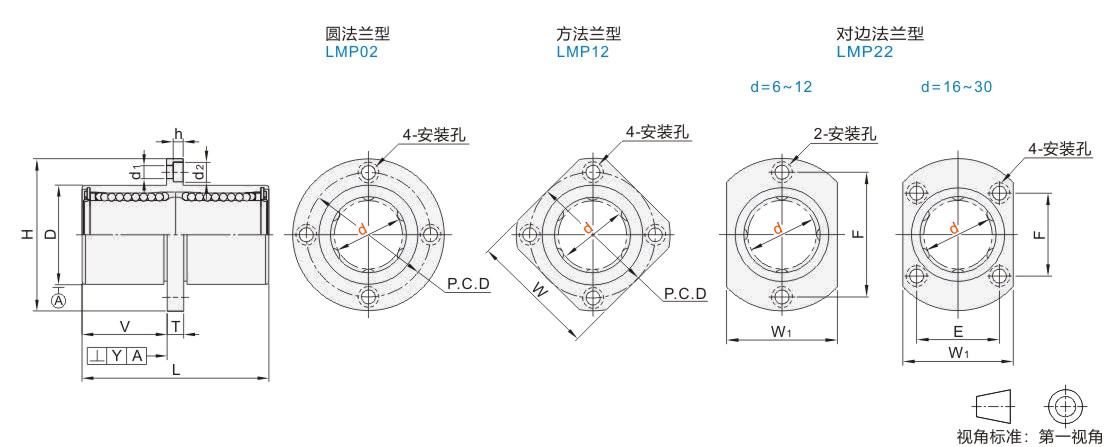

型号			D		L		V	H	T	d1	d2	h	P.C.D	W	E	F	偏心	滚珠列数	垂直度 Y	基本额定负载(N)		静态允许力矩(N·m)	重量(g)
代码	d		D		L		V	H	T	d1	d2	h	P.C.D	W	E	F	偏心	滚珠列数	垂直度 Y	C(动)	Co(静)	静态允许力矩(N·m)	圆法兰型	方法兰型	对边法兰型
圆法兰型 JT-IGFSU 方法兰型 JT-IGFDU 对边法兰型 JT-IGFUU	6	0 -0.010	12	0 -0.018	29	±0.3	12	28	5	3.5	6	3.1	20	22	—	20	0.015	4	0.015	206	307	1.4	27	21	24
	8		15	0 -0.018	37		16	32	5	3.5	6	3.1	24	25		24				294	411	2.1	47	40	45
	10		19	0 -0.021	47		20.5	40	6	4.5	7.5	4.1	29	30		29				555	686	4.35	85	65	77
	12		21		47		20.5	42					32	32		32				670	885	6.2	90	70	81
	16		28		56		25	48					38	37	22	31				981	1449	13.1	157	132	150
	20	0 -0.012	32	0 -0.025	65		28.5	54	8	5.5	9	5.1	43	42	24	36	0.02	5	0.02	1550	2156	18.3	232	197	220
	25		40		83		37.5	62	8	5.5	9	5.1	51	50	32	40		6		2158	3240	25.3	479	440	452
	30		45		90		40	74	10	6.6	11	6.1	60	58	35	49		6		2716	3674	42.7	558	480	490

1Kgf=9.81N

中型与标准型长度尺寸对比表

d	长度尺寸(L)
d	中型	双衬型
6	29	35
8	37	45
10	47	55
12	47	57
16	56	70
20	65	80
25	83	112
30	90	123

特点：长度尺寸(L)介于单衬型和双衬型之间(约为单衬型
长度的1.5倍),适用于无双衬型长度的省空间设计。

容许负载对比表

类型			基本动额定负载						基本静额定负载								静态容许力矩
中型			1.4						1.3								≈4.3
双衬型			1.6						2								≈6
