法兰型带座轴承（单轴承）

产品属性：

产品型号：请点击左侧选项进行选型重新选型

产品型号：待完成选型重置

含税总价：待选型

含税单价：待选型

未税单价：待选型

税率： 13.00%

购买数量	折扣	单价(未税)	单价(含税)	状态
暂无折扣

购买数量：

预计发货：0 天 按订单确认后起算

代码	代码分类	品牌 / 轴承	材质 / 轴承	材质 / 轴承座	材质 / 挡圈	表面处理 / 轴承座
JT-XAIOD	圆法兰	无指定	钢	S45C	弹簧钢	发黑
JT-XAIXD	方法兰	无指定	钢	S45C	弹簧钢	发黑
JT-XAILD	对边法兰	无指定	钢	S45C	弹簧钢	发黑
JT-XAIOU	圆法兰	无指定	钢	S45C	SUS304	喷细砂无电解镀镍
JT-XAIXU	方法兰	无指定	钢	S45C	SUS304	喷细砂无电解镀镍
JT-XAILU	对边法兰	无指定	钢	S45C	SUS304	喷细砂无电解镀镍
JT-XAIOX	圆法兰	无指定	不锈钢	SUS304	SUS304	—
JT-XAIXX	方法兰	无指定	不锈钢	SUS304	SUS304	—
JT-XAILX	对边法兰	无指定	不锈钢	SUS304	SUS304	—
JT-XAIUD	圆法兰	NSK	钢	S45C	弹簧钢	发黑
JT-XAIQD	方法兰	NSK	钢	S45C	弹簧钢	发黑
JT-XAIFD	对边法兰	NSK	钢	S45C	弹簧钢	发黑
JT-XAIUU	圆法兰	NSK	钢	S45C	SUS304	喷细砂无电解镀镍
JT-XAIQU	方法兰	NSK	钢	S45C	SUS304	喷细砂无电解镀镍
JT-XAIFU	对边法兰	NSK	钢	S45C	SUS304	喷细砂无电解镀镍

轴承精度：GB/T 307.1 0 级
相当于：JIS B 1514 0 级

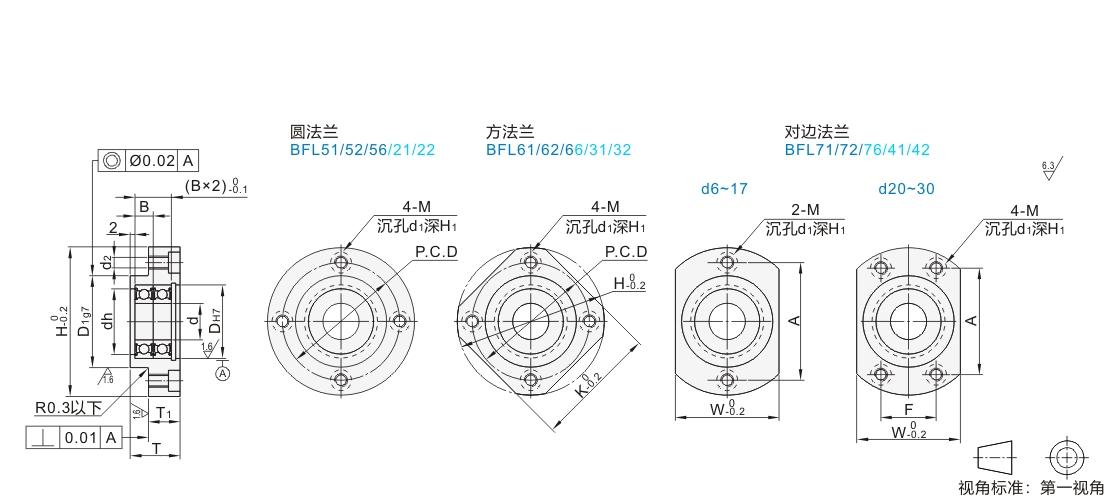

选型参数

选型表

型号			d	DH7		B	H	W	T	T1	dh	D1g7		P.C.D	K	A	F	M(粗牙螺纹) (d2)	d1	H1
代码	轴承型号	密封圈	d	DH7		B	H	W	T	T1	dh	D1g7		P.C.D	K	A	F	M(粗牙螺纹) (d2)	d1	H1
圆法兰 JT-XAIOD JT-XAIOU JT-XAIOX JT-XAIUD JT-XAIUU 方法兰 JT-XAIXD JT-XAIXU JT-XAIXX JT-XAIQD JT-XAIQU 对边法兰 JT-XAILD JT-XAILU JT-XAILX JT-XAIFD JT-XAIFU	606	ZZ (双盖式) ※VV (非接触式橡胶密封圈) DD (接触式密封橡胶圈)	6	17	+0.018 0	6	39	23	17	9	13	21	-0.007 -0.028	29	32	29	__	M5 (4.3)	8	4.6
	608		8	22	+0.021 0	7	45	29	19	12	18	27		35	36	35
	6900		10	22		6	45	29	17	11	19	27		35	36	35
	6000		10	26		8	50	34	21	13	22	32	-0.009 -0.034	40	39	40
	6901		12	24		6	48	31	17	11	21	30	-0.007 -0.028	38	38	38
	6001		12	28		8	52	36	21	13	24	34	-0.009 -0.034	42	40	42
	6902		15	28		7	57	37	19	12	25	35		45	45	45		M6 (5.2)	9.5	5.6
	6002		15	32	+0.025 0	9	60	40	23	14	28	38		48	46	48
	6903		17	30	+0.021 0	7	60	38	19	12	27	36		48	46	48
	6003		17	35	+0.025 0	10	66	44	26	16	31	42		54	50	54
	6904		20	37		9	69	47	24	15	34	45		56	54	51	24	M8 (6.8)	11	6.7
	6004		20	42		12	77	54	30	18	36	50		64	59	56	32	M8 (6.8)	11	6.7
	6005		25	47		12	88	58	30	18	41	54	-0.010 -0.040	72	67	63	36	M10 (8.5)	14	8.8
	6006		30	55	+0.030 0	13	96	66	33	20	48	62	-0.010 -0.040	80	73	70	40	M10 (8.5)	14	8.8

※ VV(非接触式橡胶密封圈)不适用于型号为606的轴承。
※ VV(非接触式橡胶密封圈)、DD(接触式橡胶密封圈)、轴承材质为钢。
※ NSK品牌轴承无VV(非接触式橡胶密封圈)、DD(接触式橡胶密封圈)。
请注意避让挡圈，挡圈(TBP21/22/23)尺寸详见怡合达电商平台。

可选加工参数

暂未上传文档资料
