导正销-卸料板固定型-R型

产品属性: 类型 前端R型 材质 SKD11 硬度 60~63HRC M代码 SPT
产品型号: 请点击左侧选项进行选型 重新选型
代码材质硬度类型
JT-JQMSDSKD1160~63HRC前端R型


RT(※)d<8的前端制成圆形以免发生危险。

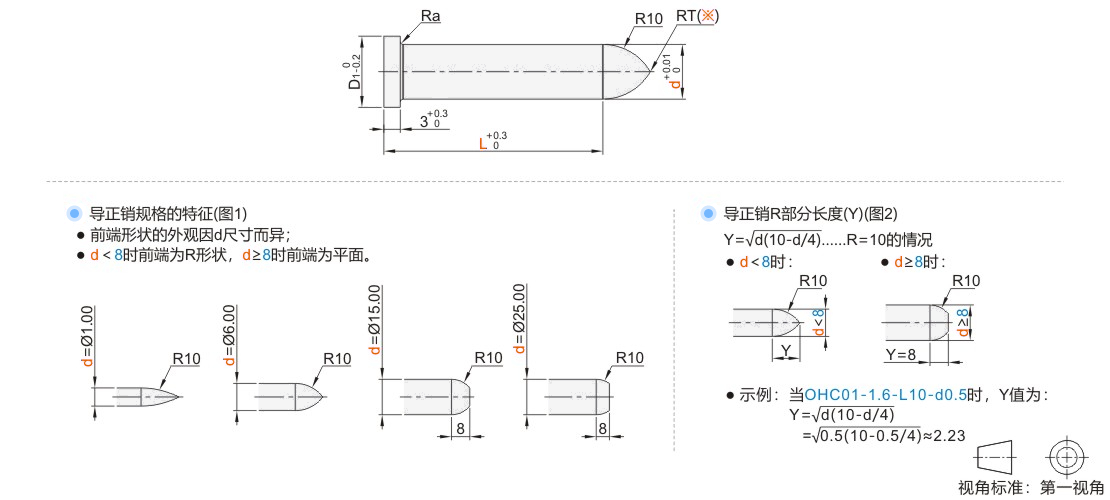

前端R型的d≥8时,前端为平面,请参考下图(图1)。
有关前端R部的长度,请参考下图(图2)。




选型参数


选型表

型号最小单位0.1
L
最小单位0.01
d
D1Ra
代码规格
JT-JQMSD1.610.0~40.00.50~1.602.6R≤0.2
21.00~2.003
2.51.50~2.503.5
32.00~3.00R≤0.5
43.00~4.007
54.00~5.008
65.00~6.009
86.00~8.0011
108.00~10.0013
1310.00~13.0016
1613.00~16.0019
