免键梯形齿同步轮 L型

产品属性：

产品型号：请点击左侧选项进行选型重新选型

产品型号：待完成选型重置

含税总价：待选型

含税单价：待选型

未税单价：待选型

税率： 13.00%

购买数量	折扣	单价(未税)	单价(含税)	状态
暂无折扣

购买数量：

预计发货：0 天 按订单确认后起算

代码	带轮类型	皮带宽度	齿距	材质 / 带轮	材质 / 法兰	材质 / 胀套	表面处理 / 带轮	表面处理 / 法兰	表面处理 / 胀套	使用胀套代码
ECB41	L050	12.7	9.525	铝合金	铝合金	S45C	本色阳极氧化	本色阳极氧化	—	EUX16 EUX17 EUX18
ECB43	L050	12.7	9.525	S45C	SPCC	S45C	发黑	发黑	发黑	EUX16 EUX17 EUX18
ECB44	L050	12.7	9.525	S45C	SPCC	S45C	喷砂镀镍	喷砂镀镍	喷砂镀镍	EUX16 EUX17 EUX18
ECB46	L075	19.1	9.525	铝合金	铝合金	S45C	本色阳极氧化	本色阳极氧化	—	EUX16 EUX17 EUX18
ECB48	L075	19.1	9.525	S45C	SPCC	S45C	发黑	发黑	发黑	EUX16 EUX17 EUX18
ECB49	L075	19.1	9.525	S45C	SPCC	S45C	喷砂镀镍	喷砂镀镍	喷砂镀镍	EUX16 EUX17 EUX18
ECB51	L100	25.4	9.525	铝合金	铝合金	S45C	本色阳极氧化	本色阳极氧化	—	EUX16 EUX17 EUX18
ECB53	L100	25.4	9.525	S45C	SPCC	S45C	发黑	发黑	发黑	EUX16 EUX17 EUX18
ECB54	L100	25.4	9.525	S45C	SPCC	S45C	喷砂镀镍	喷砂镀镍	喷砂镀镍	EUX16 EUX17 EUX18
ECB56	L150	38.1	9.525	铝合金	铝合金	S45C	本色阳极氧化	本色阳极氧化	—	EUX16 EUX17 EUX18
ECB58	L150	38.1	9.525	S45C	SPCC	S45C	发黑	发黑	发黑	EUX16 EUX17 EUX18
ECB59	L150	38.1	9.525	S45C	SPCC	S45C	喷砂镀镍	喷砂镀镍	喷砂镀镍	EUX16 EUX17 EUX18

选型参数

选型表

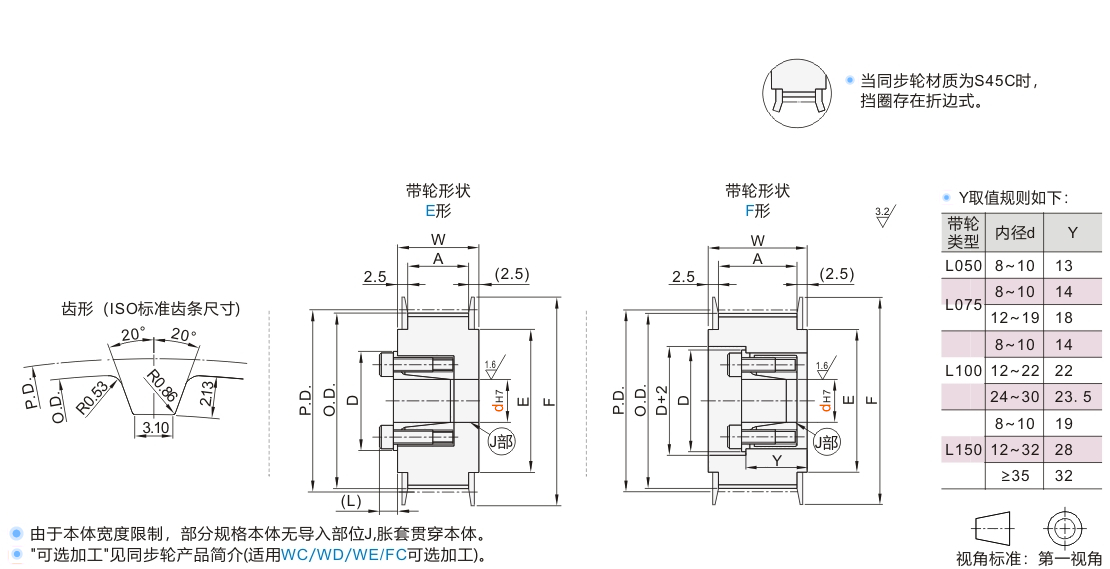

型号		带轮形状	轴孔规格dH7(根据胀套孔径尺寸表选择)								P.D.	O.D.	F	E	A
型号			L050		L075		L100		L150
代码	齿数		E形	F形	E形	F形	E形	F形	E形	F形
JT-VMXFD-L050 JT-VMXFQ-L050 JT-VMXFF-L050 JT-VMXFX-L075 JT-VMXFM-L075 JT-VMXFG-L075 JT-VMXOD-L100 JT-VMXOQ-L100 JT-VMXOF-L100 JT-VMXOX-L150 JT-VMXOM-L150 JT-VMXOG-L150	14	E F	8·10	8·10	8·10	8·10	8·10	8·10	8·10	8·10	42.45	41.68	48	35	L050 A:14 W:19 L075 A:21 W:26 L100 A:27 W:32 L150 A:40 W:45
	15		8·10	8·10	8·10	8·10	8·10	8·10	8·10	8·10	45.48	44.72	48	35
	16		10~14	10	10~14	10~14	10~14	10~14	10~14	10~14	48.51	47.75	55	40
	17		10~14		10~14	10~14	10~14	10~14	10~14	10~14	51.54	50.78	55	40
	18		10~16		10~16	10~16	10~16	10~16	10~16	10~16	54.57	53.81	61	45
	19		12~19	—	12~19	12~19	12~19	12~19	12~19	12~19	57.61	56.84	67	50
	20		12~19		12~19		12~19	12~19	12~19	12~19	60.64	59.88	67	50
	21		12~19		12~20		12~20	12~20	12~20	12~20	63.67	62.91	70	56
	22		12~19		12~22		12~22	12~22	12~22	12~22	66.70	65.94	80	60
	24		12~19		12~28		12~28	12~28	12~28	12~28	72.77	72.00	87	67
	25										75.80	75.04
	26										78.83	78.JT-VMPSLCSFZMPNZFZ
	28		12~19		12~32		12~32	12~30	12~32	12~32	84.89	84.13	95	75
	30										90.96	90.20	99	80
	32										97.02	96.26	104	84
	34		12~19		12~32		12~35		12~35	12~35	103.08	102.32	111	90
	36		15~19		15~32	15~19	15~40	15~30	15~40	15~40	109.15	108.39	123	102
	38						15~45		15~45	15~45	115.21	114.45	127	105
	40						15~45		15~45	15~45	121.28	120.51	131	110
	42		16~19		16~32	16~19	16~50	16~30	16~50	16~45	127.34	126.58	135	115
	44										133.40	132.64	140	120
	48										145.53	144.77	152	130
	50										151.60	150.83	160	140
	60										181.91	181.15	190	170
	72										218.30	217.53	225	200

胀套孔径尺寸表

dH7	容许最大扭矩N·m	D	(L)
8	19.6	23.5	6
10	27.5	25.5	6
12	44.1	28.5	6.5
14	63.7	30.5
15	80.4	31.5
16	83.3	33.0
17	92.2	33.5
18	95.1	34.5
19	98.1	35.5
20	216.0	42.0	8
22	255.0	44.0
24	363.0	46.0
25	392.0	47.0

dH7	容许最大扭矩N·m	D	(L)
28	441.0	50.0	8.5
30	500.0	52.0
32	530.0	54.0
35	883.0	62.0	10
40	1079.0	67.0
45	1285.0	72.0
50	1706.0	77.0	10.5

此表仅适用EUX16/18,EUX17尺寸表请在怡合达网站搜索EUX17查看。
