自润滑带法兰直线轴承

产品属性：

产品型号：请点击左侧选项进行选型重新选型

产品型号：待完成选型重置

含税总价：待选型

含税单价：待选型

未税单价：待选型

税率： 13.00%

购买数量	折扣	单价(未税)	单价(含税)	状态
暂无折扣

购买数量：

预计发货：0 天 按订单确认后起算

产品详情
文档下载

代码	轴套 / 材质	轴套 / 硬度	轴套 / 表面处理	滚珠材质	保持架 /储油盒材质	密封圈材质	使用温度环境	类型
JT-GTIGVSU	SUJ2	56HRC~	一	GCr15	树脂	丁腈橡胶	-15～80℃	单衬型 ● 圆法兰型
JT-GTIGVSQ	SUJ2	56HRC~	无电解镀镍	GCr15	树脂	丁腈橡胶	-15～80℃	单衬型 ● 圆法兰型
JT-GTIGVDU	SUJ2	56HRC~	一	GCr15	树脂	丁腈橡胶	-15～80℃	单衬型 ● 方法兰型
JT-GTIGVDQ	SUJ2	56HRC~	无电解镀镍	GCr15	树脂	丁腈橡胶	-15～80℃	单衬型 ● 方法兰型
JT-GTIGVUU	SUJ2	56HRC~	一	GCr15	树脂	丁腈橡胶	-15～80℃	单衬型 ● 对边法兰型
JT-GTIGVUQ	SUJ2	56HRC~	无电解镀镍	GCr15	树脂	丁腈橡胶	-15～80℃	单衬型 ● 对边法兰型
JT-GTIGSSU	SUJ2	56HRC~	一	GCr15	树脂	丁腈橡胶	-15～80℃	双衬型 ● 圆法兰型
JT-GTIGSSQ	SUJ2	56HRC~	无电解镀镍	GCr15	树脂	丁腈橡胶	-15～80℃	双衬型 ● 圆法兰型
JT-GTIGSDU	SUJ2	56HRC~	一	GCr15	树脂	丁腈橡胶	-15～80℃	双衬型 ● 方法兰型
JT-GTIGSDQ	SUJ2	56HRC~	无电解镀镍	GCr15	树脂	丁腈橡胶	-15～80℃	双衬型 ● 方法兰型
JT-GTIGSUU	SUJ2	56HRC~	一	GCr15	树脂	丁腈橡胶	-15～80℃	双衬型 ● 对边法兰型
JT-GTIGSUQ	SUJ2	56HRC~	无电解镀镍	GCr15	树脂	丁腈橡胶	-15～80℃	双衬型 ● 对边法兰型

产品特点
产品高级精度，两端自带储油盒。除润滑装置外，还在钢珠部位封入了
锂皂基润滑脂，降低了维护成本；
通过持续润滑减少磨损，从而延长轴承的使用寿命；
有助于减少摩擦噪音，使运行更加安静；
带法兰直线轴承使轴向定位更简单，无需增加轴承座即可快速安装；
带法兰直线轴承能够减少由于安装误差而引起的轴承移位或者不稳定问题，
法兰提供了一个固定的参考点，使得轴承的安装更加精确和可控。
轴套、滚珠材质SUJ2相当于GCr15。
保持架材质树脂相当于DURACON M90。
如对防锈有要求，请优先选用镀镍产品！
建议直线轴承与本公司生产的导向轴(标准g6公差)配套使用。
除润滑装置以外，还在钢珠部封入了锂皂基润滑脂，
因此可以减少使用前的润滑脂封入作业。

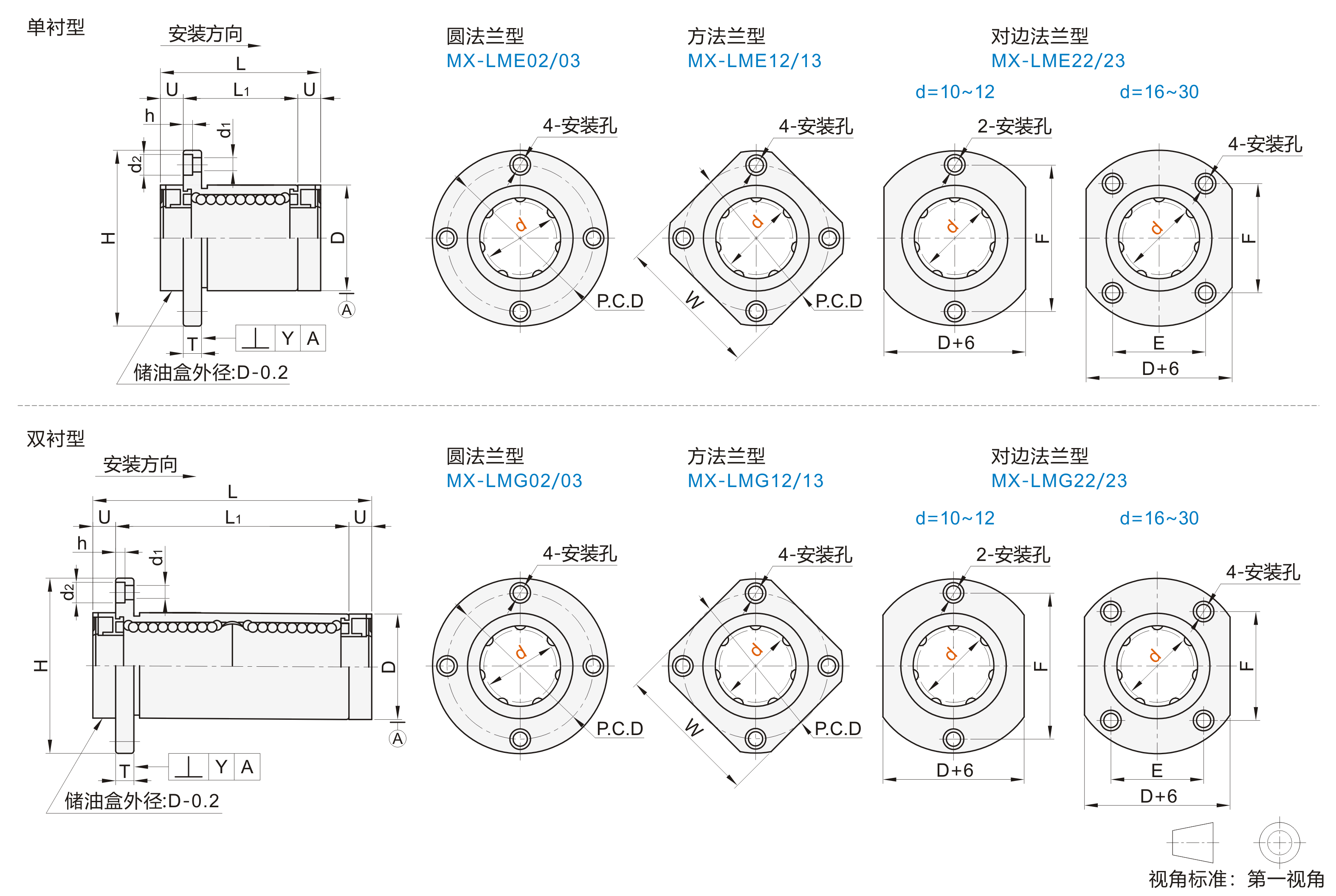

选型参数

单衬型

型号			D			L	L1		U	H	T	d1	d2	h	P.C.D	W	E	F	偏心 (max)	滚珠列数	垂直度 Y	基本额定负载		重量(g)
代码	d		尺寸	无表面处理	有表面处理	L	L1		U	H	T	d1	d2	h	P.C.D	W	E	F	偏心 (max)	滚珠列数	垂直度 Y	C(动)N	Co(静)N	圆法兰型	方法兰型	对边法兰型
JT-GTIGVSU JT-GTIGVSQ JT-GTIGVDU JT-GTIGVDQ JT-GTIGVUU JT-GTIGVUQ	10	0 -0.009	19	0 -0.016	0 -0.021	39	29	±0.3	5	40	6	4.5	7.5	4.1	29	30	—	29	0.012	4	0.012	400	440	64	49	52
	12		21			41	30		5.5	42					32	32	—	32				412	442	71	54	60
	16		28			49	37		6	48					38	37	22	31				796	1021	117	96	103
	20	0 -0.010	32	0 -0.019	0 -0.025	56	42		7	54	8	5.5	9	5.1	43	42	24	36	0.015	5	0.015	859	1345	173	139	146
	25		40			77	59		9	62	8	5.5	9	5.1	51	50	32	40		6		1095	2046	314	274	284.5
	30		45			84	64		10	74	10	6.6	11	6.1	60	58	35	49		6		1529	2676	439	358	375.5

1Kgf=9.81N

双衬型

型号			D			L	L1		U	H	T	d1	d2	h	P.C.D	W	E	F	偏心 (max)	滚珠列数	垂直度 Y	基本额定负载		静态允许力矩（N·M）	重量(g)
代码	d		尺寸	无表面处理	有表面处理	L	L1		U	H	T	d1	d2	h	P.C.D	W	E	F	偏心 (max)	滚珠列数	垂直度 Y	C(动)N	Co(静)N	静态允许力矩（N·M）	圆法兰型	方法兰型	对边法兰型
JT-GTIGSSU JT-GTIGSSQ JT-GTIGSDU JT-GTIGSDQ JT-GTIGSUU JT-GTIGSUQ	10	0 -0.010	19	0 -0.016	0 -0.021	65	55	±0.3	5	40	6	4.5	7.5	4.1	29	30	—	29	0.014	4	0.014	649	879	7.24	88	73	76
	12		21			68	57		5.5	42					32	32	—	32				670	885	10.9	97	80	85
	16		28			82	70		6	48					38	37	22	31				1247	2041	19.7	178	157	164
	20	0 -0.012	32	0 -0.019	0 -0.025	94	80		7	54	8	5.5	9	5.1	43	42	24	36	0.019	5	0.019	1453	2689	16.8	255	220	227
	25		40			130	112		9	62	8	5.5	9	5.1	51	50	32	40		6		1779	4092	43.4	520	479	489
	30		45			143	123		10	74	10	6.6	11	6.1	60	58	35	49		6		2484	5352	82.8	662	580	597

1Kgf=9.81N
