规格 *

弓型卸扣 W型/X型

图片仅供参考

弓型卸扣 W型/X型

产品属性：

产品型号：请点击左侧选项进行选型重新选型

产品型号：待完成选型重置

含税总价：待选型

含税单价：待选型

未税单价：待选型

税率： 13.00%

购买数量	折扣	单价(未税)	单价(含税)	状态
暂无折扣

购买数量：

预计发货：0 天 按订单确认后起算

产品详情
文档下载

代码	材质	表面处理	类型
JT-YMNMD	碳钢	热镀锌	X型
JT-YMNMQ	碳钢	热镀锌	W型

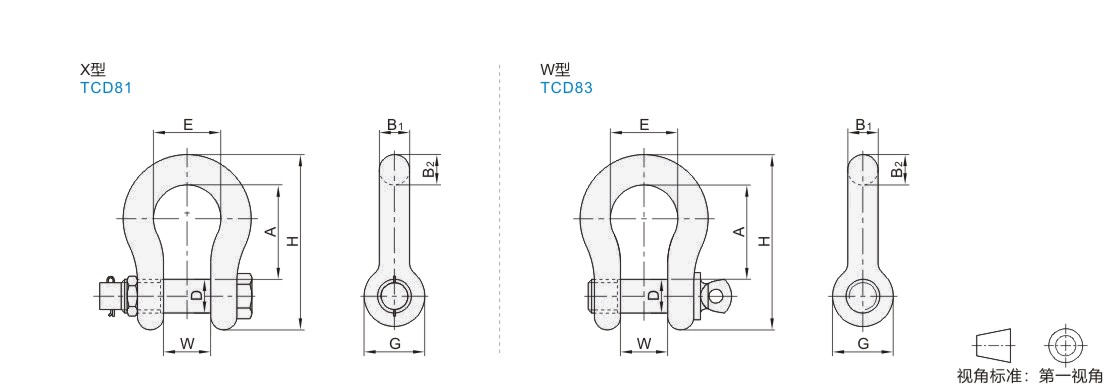

选型参数

X型

型号									工作拉力 (T)					B1				B2					D				W					A			E			G				H			净重 (kg)
代码				规格					工作拉力 (T)					B1				B2					D				W					A			E			G				H			净重 (kg)
JT-YMNMD				0.33T					0.33					4.8±0.5				4.8±0.5					6±0.2				9.7±1					21.6±2			15.3±1.5			14.2±1				37.5±2			0.025
				0.5T					0.5					6.4±0.5				6.4±0.5					7.5±0.2				12±1					28±2			19.8±1.5			15.5±1				46.8±2			0.042
				0.75T					0.75					9.7±0.8				8±0.8					9.5±0.2				13.5±1					29.8±2			21.4±1.5			19±1				53±2			0.008
				1T					1					9.7±0.8				9.7±0.8					11.2±0.2				16.8±1.2					35.5±2			26.2±2			23±1.5				63±2			0.146
				1.5T					1.5					11.2±0.8				11.2±0.8					13.4±0.3				19±1.2					42±2			29.5±2			27±1.5				74±2			0.225
				2T					2					13.5±0.8				13.6±0.8					15.2±0.3				20.6±1.2					47±2			33.3±2			30±1.5				84.2±2			0.338
				3.25T					3.25					16±1				17.6±1					19±0.3				27±1.2					59±3			43±2.5			38±2				106.5±3			0.71
				4.75T					4.75					19.5±1				20.6±1					21.2±0.3				32±1.5					71±3			50.8±2.5			46±2				126.5±3			1.187
				6.5T					6.5					22.4±1				24.6±1					25±0.3				36.6±1.5					83±3			58±2.5			53±2				148±3			1.829
				8.5T					8.5					25.4±1				27±1					28±0.3				43±1.5					94±3			68.4±2.5			60.5±2				166.6±3			2.693
				9.5T					9.5					29.5±1.5				31.8±1.5					30±0.5				46±1.5					108±4			74±3			68.3±3				190±4			3.915
				12T					12					32.7±2				35±1.5					36±0.5				51.6±2					117±4			82.5±3			76.2±3				209.6±4			5.661
				13.5T					13.5					36±2				36±1.5					39±0.5				57±2					134±4			92±3			84±3				232.7±4			6.84
				17T					17					39±2				41±1.5					39±0.5				60.5±2					146±4			99±3			92.2±3				254±4			8.78
				25T					25					46.7±2				57±2					48±0.5				73.2±3					177±4			127±4			106.4±3				313.5±4			17.818
				35T					35					52.8±2.5				61±2					56±0.5				82.5±3					196±5			146±4			127±4				347.5±5			24.958
				55T					55					68.8±2.5				79.5±2					68±0.5				105±3					266±5			184±4			147.7±4				453±5			50.423

破断拉力是工作拉力的6倍。

W型

型号									工作拉力 (T)					B1±0.5				B2±0.5					D±0.2				W					A±2			E±1.2			G±1				H±2			净重 (kg)
代码				规格					工作拉力 (T)					B1±0.5				B2±0.5					D±0.2				W					A±2			E±1.2			G±1				H±2			净重 (kg)
JT-YMNMQ				0.33T					0.33					4.8				4.8					7.2				9.7±1					21.6			15.3			14.2				37.5			0.022
				0.5T					0.5					6.4				6.4					8.7				12±1					28			19.8			15.5				46.8			0.04
				0.75T					0.75					8				8					11				13.5±1					29.8			21.4			19				53			0.08
				1T					1					9.7				9.7					13.5				16.8±1.2					35.5			26.2			23				63.2			0.13
				1.5T					1.5					11.2				11.2					15				19±1.2					42			29.5			27				78			0.21
				2T					2					13.5				13.5					17.5				20.6±1.2					47			33.3			30				83.3			0.32
				3.25T					3.25					16				17.5					21.5				27±1.2					59			42.9			38				106.5			0.67
				4.75T					4.75					19				20.6					23.5				32±1.5					71			50.8			46				126.5			1.04
				6.5T					6.5					22.4				24.6					27.5				36.6±1.5					83			58			53				148			1.64
				8.5T					8.5					25.4				27					30.5				43±1.5					94			68.4			60.5				167			2.51
				9.5T					9.5					29.5				31.8					32.5				46±1.5					108			74			68.3				190			3.77
				12T					12					32.7				35					38.7				51.6±2					117			82.6			76.2				209.6			4.98
				13.5T					13.5					36				36					41.7				57±2					134			92.2			84				232.7			6.01
				17T					17					39				41					42				60.5±2					146			98.6			92.2				254			8.3
				25T					25					46.7				57					51				73.2±3					177			127			106.4				313.5			17
				35T					35					52.8				61					59.5				82.5±3					196			146			127				347.5			21.7
				55T					55					68.8				79.5					70.5				105±3					266			184			147.7				453			45.6

破断拉力是工作拉力的6倍。
