方形丝杠支座（固定侧，带定位孔）

图片仅供参考

方形丝杠支座（固定侧，带定位孔）

产品属性：

产品型号：请点击左侧选项进行选型重新选型

产品型号：待完成选型重置

含税总价：待选型

含税单价：待选型

未税单价：待选型

税率： 13.00%

购买数量	折扣	单价(未税)	单价(含税)	状态
暂无折扣

购买数量：

预计发货：0 天 按订单确认后起算

产品详情
文档下载

代码	材质 / ①③⑥	材质 / ④	表面处理 / ①③④⑥	类型
JT-IVXFF●	S45C	SUJ2	发黑	固定侧 ● 带定位孔型
JT-IVNFF	S45C	SUJ2	无电解镀镍	固定侧 ● 带定位孔型

①②③⑦为一体，请勿拆解，否则将影响精度。

轴承已经封入适量锂皂基抗极压润滑脂。

使用经预压调整后的JIS 5级的角接触球轴承，最适用于高精度、高速旋转用途。

构成零件

编号	零件名称	数量
①	轴承座本体	1
②	角接触球轴承 5级	1对
③	轴承盖	1
④	间隔环	2
⑤	内六角紧定螺钉(附铜片)	2
⑥	支座用螺母	1
⑦	油封(Ø8一个)	2

选型参数

选型表

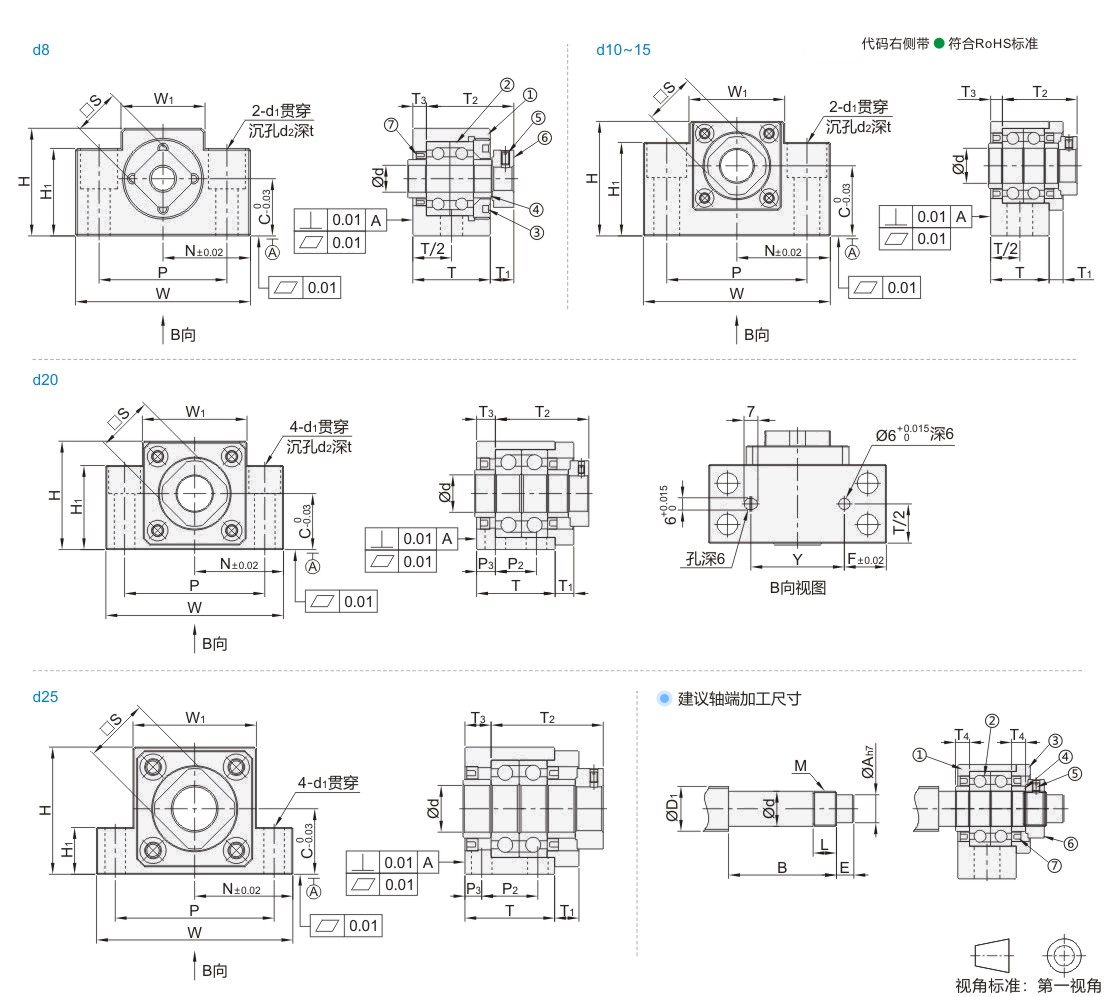

型号		Ød	T	T1	T2	T3	W	H	C	W1	H1	P	N	P2	P3	Y	F	Ød1	Ød2	t	S	油封适用轴径	建议轴端加工尺寸
代码	规格																						搭配丝杠轴	轴端部外径		ØA	B	E	公称螺纹		间隔环长度
代码	规格																						ØD1	Ød		ØA	B	E	M	L	T4
发黑 JT-IVXFF 无电解镀镍 JT-IVNFF	8S	8	23	7	26	4	52	32	17	25	26	38	26	—	—	20	16	6.6	11	11	14	9.8	10/12	8	-0.005 -0.012	6.5	31.5	7.5	M8×1.0	7	5.5
	8	8	23	7	26	4	52	32	17	25	26	38	26			20	16	6.6	11		14	9.8	10/12	8	-0.005 -0.012	6.5	31.5	7.5	M8×1.0	7
	1022	10	24	6	29.5	6	70	40	22	36	32	52	35			30	20	9	14		17	14.4	12/14/15	10	-0.005 -0.012	8	36	15	M10×1.0	11
	10S							43	25		35											11.8
	10							43	25		35											14.4
	1223	12						41	23		33										19	15.4	14/15/16	12	-0.005 -0.012	10			M12×1.0
	12	12						43	25		35										19	15.4	14/15/16	12	-0.005 -0.012	10			M12×1.0
	1526	15	25		36	5	80	46	26	41	36	60	40			36	22	11	17	15	22	19.4	18/20	15	-0.005 -0.014	12	51	20	M15×1.0	13	10
	1528							48	28		38
	15							50	30		40
	20*	20	42	10	50	10	95	58	30	56	45	75	47.5	22	10	50	22.5				30	25.4	25/28/30	20	-0.005 -0.014	17	63	25	M20×1.0	17	11
	25	25	48	13	60	14	105	68	35	66	25	85	52.5	30	9	60	22.5		—	—	35	31.4	30/32/36	25	-0.005 -0.014	22	75	18	M25×1.5	22	15

带*规格与对应丝杠组合使用时，滚珠丝杠的螺帽可能会接触底面，设计时请充分注意。
