电动位移台 X轴滚珠丝杠交叉滚柱导轨

产品属性：

产品型号：请点击左侧选项进行选型重新选型

产品型号：待完成选型重置

含税总价：待选型

含税单价：待选型

未税单价：待选型

税率： 13.00%

购买数量	折扣	单价(未税)	单价(含税)	状态
暂无折扣

购买数量：

预计发货：0 天 按订单确认后起算

代码	传动方向	传动方式	材质	表面处理	类型
JT-VVQTUU	X轴	滚珠丝杠	铝合金	黑色阳极氧化	交叉滚柱引导式

特点：低价格，体积小，行程长。

导程：1mm。

丝杠电机一体式设计，无法更换其他类型电机。

选型参数

选型表

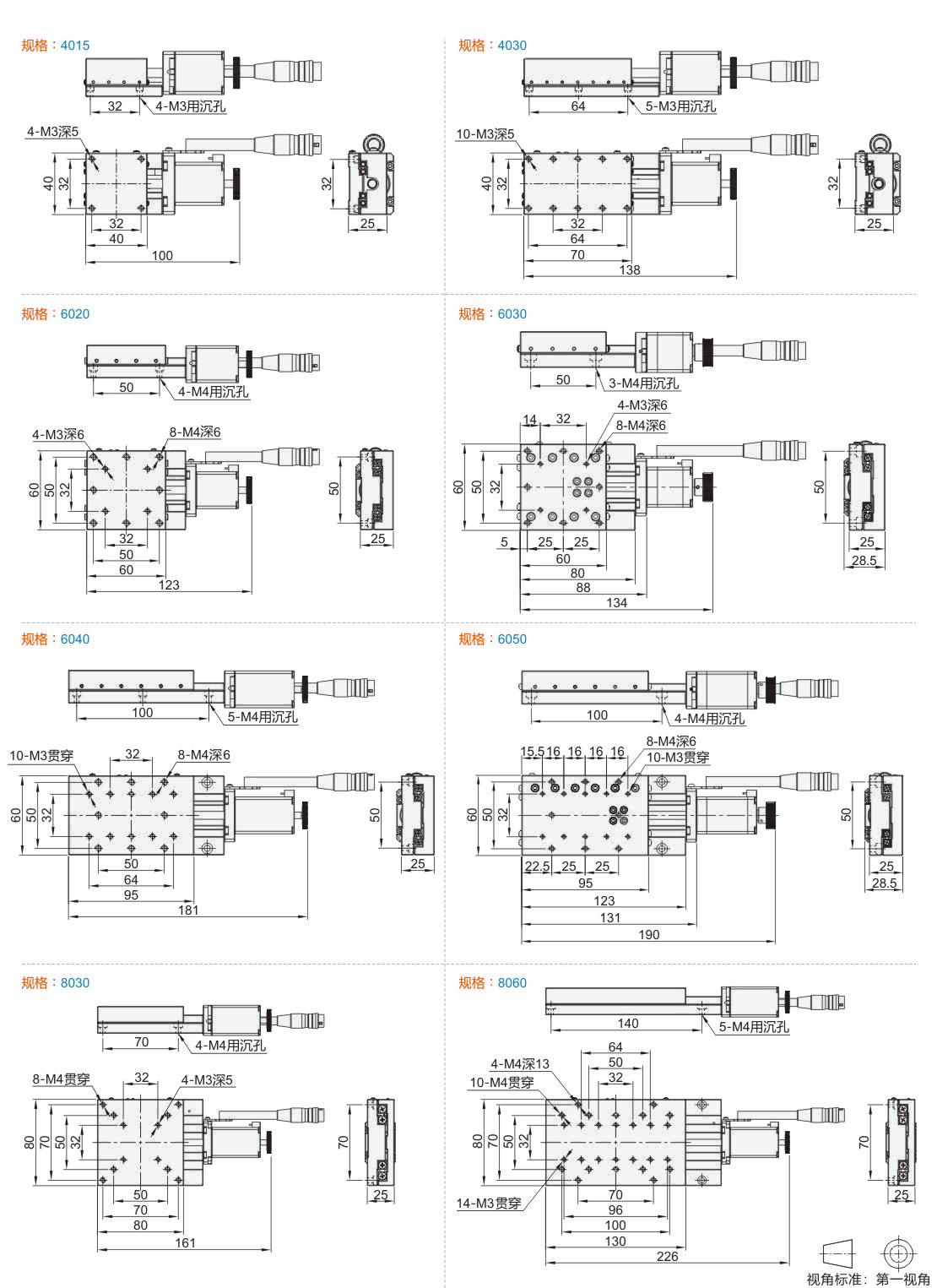

型号		驱动器选择	线缆选择	台面尺寸 (mm)	行程 (mm)	电机	最大速度 (mm/sec)	单向定位精度 (μm)	重复定位精度 (μm)	平行度 (μm)	直线度 (μm)	载重 (kgf)	重量 (kg)
代码	规格	驱动器选择	线缆选择	台面尺寸 (mm)	行程 (mm)	电机	最大速度 (mm/sec)	单向定位精度 (μm)	重复定位精度 (μm)	平行度 (μm)	直线度 (μm)	载重 (kgf)	重量 (kg)
JT-VVQTUU	4015	N(无驱动器) A(怡合达脉冲驱动器) B(鸣志脉冲驱动器) G(鸣志EC总线驱动器) (注1)	N(无） 2(2m长线缆） 4(4m长线缆） 5(5m长线缆） 7(7m长线缆） 10(10m长线缆）接头类型: HRS-12P 接头。	40×40	±7.5	两相步进电机	10	≤15	±1.0	30	3	6	0.2
	4030			40×70	±15							7	0.25
	6020			60×60	±10							8	0.32
	6030			60×60	±15							8	0.38
	6040			60×95	±20							10	0.53
	6050			60×95	±25							10	0.56
	8030			80×80	±15					40		12	0.6
	8060			80×130	±30					40		14	0.9

注1：驱动器详细对应参数见怡合达电商平台对应产品型号的(驱动器选择)模块按需下载。

传感器：NPN开路输出，原点+限位，传感器电压24V，8mA以下。

需接地线，避免静电干扰。

位移台使用为弱电，与强电线缆共同排布时会出现信号干扰，请务必采取屏蔽措施。

暂未上传文档资料

电动位移台 X轴 滚珠丝杠 交叉滚柱导轨
