梯形丝杠螺母方形加宽型

产品属性：

产品型号：请点击左侧选项进行选型重新选型

产品型号：待完成选型重置

含税总价：待选型

含税单价：待选型

未税单价：待选型

税率： 13.00%

购买数量	折扣	单价(未税)	单价(含税)	状态
暂无折扣

购买数量：

预计发货：0 天 按订单确认后起算

通配型梯形丝杠和螺帽配合会有较大间隙，如需紧配请选择标准型。

选型参数

选型表

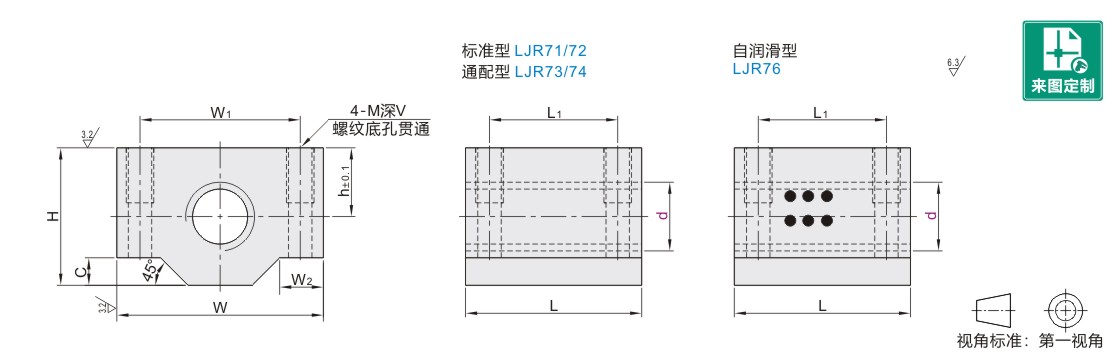

型号		螺距 P	h	W	H	L	L1	W1	W2	C	M	V	动态容许推力 (KN)	重量 (g)
代码	d	螺距 P	h	W	H	L	L1	W1	W2	C	M	V	动态容许推力 (KN)	重量 (g)
左旋 JT-ILPLD JT-ILPLQ 右旋 JT-ILPLU JT-ILPLF JT-ILPLX	10	2	10	31	20	24	16	20	8	4	M4	10	2.50	85
	12	2	11	39	22	30	20	26	10	5	M5	12	3.90	145
	14	3	11	39	22	30	20	26					4.80	135
	16	3	14	45	28	35	24	32					6.65	265
	(18)	4	16	49	32	40	28	36	11	6	M6	15	8.70	370
	20	4	16	49	32	40	28	36	11	6	M6	15	9.80	355
	(22)	5	20	63	38	50	34	46	14	10	M8	16	12.35	665
	25		20	63	38	50	34	46					14.20	625
	(28)		25	69	47	56	40	52					17.90	1040
	32	6	25	69	47	56	40	52					21.05	965

带（）规格不适用JT-ILPLX自润滑型。

暂未上传文档资料

梯形丝杠螺母 方形加宽型
