测角手动位移台 α轴燕尾槽式蜗轮驱动

产品属性：

产品型号：请点击左侧选项进行选型重新选型

产品型号：待完成选型重置

含税总价：待选型

含税单价：待选型

未税单价：待选型

税率： 13.00%

购买数量	折扣	单价(未税)	单价(含税)	状态
暂无折扣

购买数量：

预计发货：0 天 按订单确认后起算

产品详情
文档下载

代码	传动方向	材质	表面处理	类型
JT-VVILSD	α轴	铜合金	黑色氟树脂	蜗轮驱动型
JT-VVILSU	α轴	铝合金	黑色阳极氧化	蜗轮驱动型

该产品的倒装负载、垂直负载和侧装负载一般为水平负载的1/3，实际负载与具体使用工况有关。
耐负载数值仅为参考值，震动和负载有大力臂等工况不适合使用。
使用方法：将锁紧旋钮松开后，调节驱动机构(微分头/进给丝杠)至目标位后拧紧锁紧旋钮。
请注意：拧紧锁紧旋钮后禁止调节驱动机构(微分头/进给丝杠)或用手大力推动，
由于驱动机构的驱动力远远大于锁紧旋钮产生的摩擦力，会导致台面偏移。

图上刻度只做参考，具体以实物为准。

选型参数

选型表

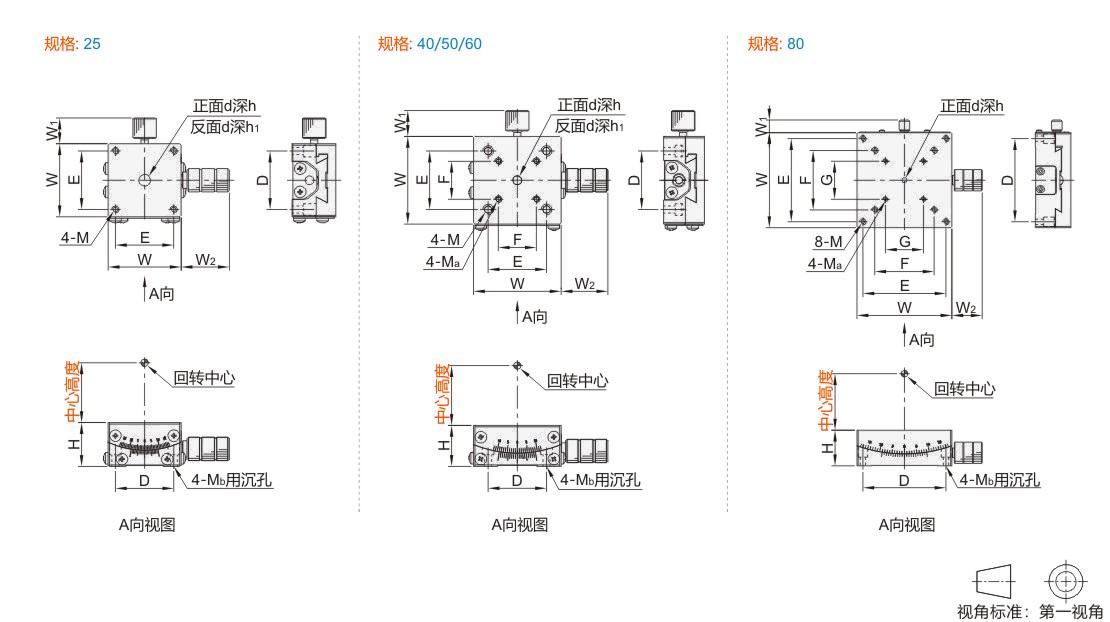

型号		中心高度	台面尺寸 W×W	移动量	把手回转一圈移动量	标尺刻度最小读取量	D	E	H	F	G	W1	W2	M	Ma	Mb	d	h	h1	水平耐负载（N）	主体重量 (kg)
代码	规格	中心高度	台面尺寸 W×W	移动量	把手回转一圈移动量	标尺刻度最小读取量	D	E	H	F	G	W1	W2	M	Ma	Mb	d	h	h1	水平耐负载（N）	主体重量 (kg)
(铜合金) JT-VVILSD	25	20	25×25	±15°	2.0°	0.1°	20	20	15	—	—	8.8	16.5	M2深3	—	M2	4	3	1	19.6	0.04
	25	35	25×25	±10°	2.0°		20	20	15	—		8.8	16.5	M2深3	—	M2		3	1	19.6	0.08
	40	25	40×40	±20°	2.2°		32	32	15	20		9.4	16.5	M3深4	M2深4	M3		5	2	29.4	0.2
		40		±15°	1.89°				20				19.5	M3深6	M2深5						0.25
		60		±10°	1.33°				20				19.5	M3深6	M2深5						0.25
	50	50	50×50		1.55°		40	40	18	30		9.6	18	M3深3	M3深3			4	1		0.35
		68			1.2°
		86		±8°	0.97°
	60	35	60×60	±25°	2.0°		50	50	25	32		11	20	M4深6	M3深5	M4		5	4	58.8	0.72
		60		±20°	1.3°				20												0.58
		80		±15°	1.0°				20												0.58
(铝合金) JT-VVILSU	25	20	25×25	±15°	2.0°	0.1°	20	20	15	—	—	8.6	16.5	M2深3	—	M2	4	3	1	19.6	0.04
	25	35	25×25	±10°	2.0°		20	20		—		8.6	16.5	M2深3	—	M2		3	1	19.6	0.04
	40	25	40×40	±20°	2.2°		32	32		20		10.6	16.5	M3深4	M2深4	M3		5	—	29.4	0.1
		40		±15°	1.89°				20			10.6	19.5	M3深4	M2深5						0.11
		60		±10°	1.33°				20			8.6	19.5	M3深6	M2深5						0.11
	50	50	50×50		1.55°		40	40	18	30			18	M3深3	M3深3			4	1		0.14
		68			1.2°																0.14
		86		±8°	0.97°																0.35
	60	35	60×60	±25°	2.0°		50	50	25	32		10.6	19.5	M4深6	M3深5	M4		5	—	49	0.25
		60		±20°	1.3°				20											58.8	0.26
		80		±15°	1.0°				20											58.8	0.26
	80	100	80×80	±18°			70	70	30	50	32		25.5							49	0.56
	80	130	80×80	±15°			70	70	30	50	32		25.5							49	0.56
