还有0项未选择重置

选择代码

代码参数

外形

材质

表面处理

选型参数

规格 *

安装部高度Y(mm) *

12~80/1

传动配合部长度F(mm) *

5~160/1

图片仅供参考

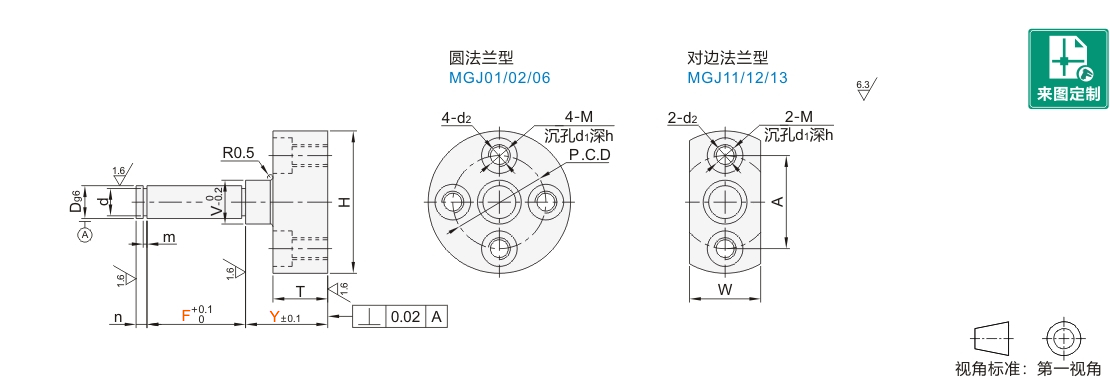

悬臂销法兰型带挡圈槽

产品属性：

产品型号：请点击左侧选项进行选型重新选型

产品型号：待完成选型重置

含税总价：待选型

含税单价：待选型

未税单价：待选型

税率： 13.00%

购买数量	折扣	单价(未税)	单价(含税)	状态
暂无折扣

购买数量：

预计发货：0 天 按订单确认后起算

工艺孔加工条件：D段长度除以Y尺寸值<2；4≤D≤11且总长度≥70；11<D≤18且总长度≥90；D>18且总长度≥110。(工艺孔详细尺寸见产品简介)

选型参数

选型表

型号		Dg6		最小单位1		V	H	T	M	d1	d2	h	P.C.D	d		m	n
代码	规格	Dg6		Y	F	V	H	T	M	d1	d2	h	P.C.D	d		m	n
圆法兰型 JT-GSLSD JT-GSLSU JT-GSLSX	6	6	-0.004 -0.012	12~65	5~110	8	26	10	M4	6.5	3.5	3.5	17	5	+0.075 0	0.7	2
	6A	6	-0.004 -0.012			8	32						23	5	+0.075 0	0.7	2
	8	8	-0.005 -0.014			10	28						19	7	+0.09 0	0.9	3
	8A	8				10	36		M5	8	4.3	4.4	26	7	+0.09 0	0.9
	10	10				13	32		M4	6.5	3.5	3.5	23	9.6	0 -0.09	1.15
	10A	10				13	40		M5	8	4.3	4.4	30	9.6	0 -0.09
	12	12	-0.006 -0.017		10~160	15	36						26	11.5	0 -0.11		4
	13	13				16	38						27	12.4
	15	15				18	40						30	14.3
	16	16				19	42						31	15.2
	17	17				20	44						32	16.2
	18	18				21	46						34	17		1.35
	20	20	-0.007 -0.020	17~80		24	48	15	M6	9.5	5.2	5.4	36	19	0 -0.21
	22	22				26	50						39	21			5
	25	25				29	54						42	23.9
	30	30				34	62		M8	11	6.8	6.5	49	28.6		1.65
	35	35	-0.009 -0.025			39	70		M8	11	6.8	6.5	55	33	0 -0.25	1.65
	40	40		20~80		44	80		M10	14	8.6	9	63	38		1.9
	50	50		20~80		54	90		M10	14	8.6	9	73	47		2.2

JT-GSLDD-13

型号		Dg6		最小单位1		V	H	T	M	d1	d2	h	d		m	n	W	A
代码	规格	Dg6		Y	F	V	H	T	M	d1	d2	h	d		m	n	W	A
对边法兰型 JT-GSLDD JT-GSLDU JT-GSLDQ	6	6	-0.004 -0.012	12~65	5~110	8	26	10	M4	6.5	3.5	3.5	5	+0.075 0	0.7	2	13	17
	8	8	-0.005 -0.014			10	28						7	+0.09 0	0.9	3	14	19
	10	10	-0.005 -0.014			13	32						9.6	0 -0.09	1.15	3	15	23
	12	12	-0.006 -0.017		10~160	15	36		M5	8	4.3	4.4	11.5	0 -0.11		4	19	26
	13	13				16	38						12.4				21	27
	15	15				18	40						14.3				23	30
	16	16				19	42						15.2				24	31
	17	17				20	44						16.2				27	32
	18	18				21	46						17		1.35		30	34
	20	20	-0.007 -0.020	17~80		24	48	15	M6	9.5	5.2	5.4	19	0 -0.21			31	36
	22	22				26	50						21			5	33	39
	25	25				29	54						23.9				37	42
	30	30				34	62		M8	11	6.8	6.5	28.6		1.65		41	49
	35	35	-0.009 -0.025			39	70		M8	11	6.8	6.5	33	0 -0.25	1.65		49	55
	40	40		20~80		44	80		M10	14	8.6	9	38		1.9		55	63
	50	50		20~80		54	90		M10	14	8.6	9	47		2.2		69	73

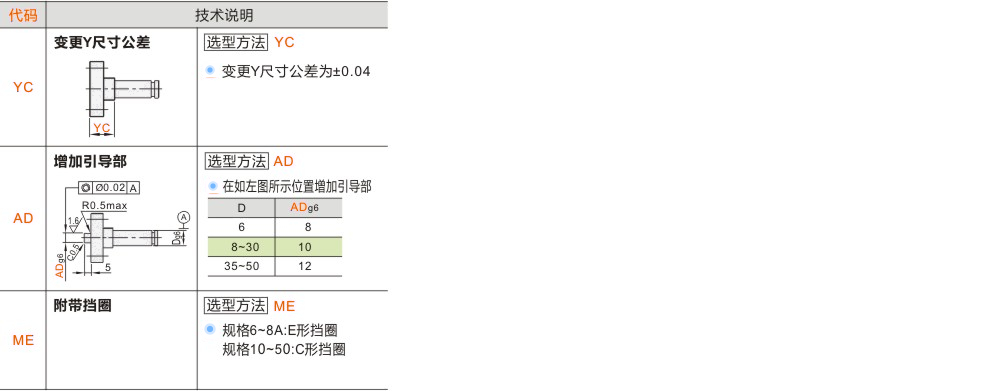

可选加工参数

暂未上传文档资料

悬臂销 法兰型 带挡圈槽
