还有0项未选择重置

选择代码

代码参数

公差等级

材质

硬度

表面处理

选型参数

安装部直径D(mm) *

定位部直径P(mm) *

1~20/0.01

图片仅供参考

小头锥角型定位销直杆无肩型

产品属性：

产品型号：请点击左侧选项进行选型重新选型

产品型号：待完成选型重置

含税总价：待选型

含税单价：待选型

未税单价：待选型

税率： 13.00%

购买数量	折扣	单价(未税)	单价(含税)	状态
暂无折扣

购买数量：

预计发货：0 天 按订单确认后起算

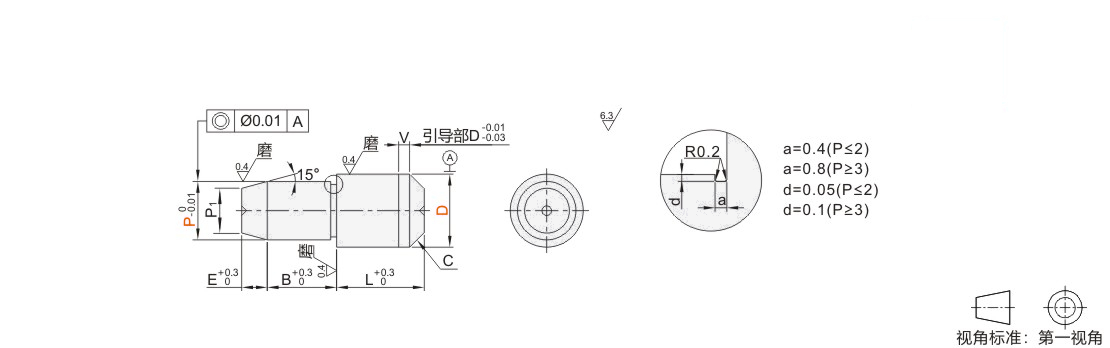

工艺孔加工条件: D≠P且(D·P·L·B)≥4且P₁>3。(工艺孔详细尺寸见产品简介) P₁=P-E*tan15*2

选型参数

选型表

型号		D公差		最小单位0.01	L	B	C	E	V
代码	D	m6	p6	P	L	B	C	E	V
Dm6 Dp6 JT-RMPUD JT-RMPQD JT-RMPUU JT-RMPQU JT-RMPUQ JT-RMPQQ JT-RMPUO JT-RMPQO JT-RMPUX JT-RMPQX JT-RMPUM JT-RMPQM	2	+0.008 +0.002	+0.012 +0.006	1.00~2.00	4	2	0.3	0.5	0
	3	+0.008 +0.002	+0.012 +0.006	1.00~3.00	5	3	0.5	0.5	1
	4	+0.012 +0.004	+0.020 +0.012	2.00~4.00	5	3	1	1
	5			2.00~5.00	10	5		2
	6			2.00~6.00	10	5		2
	8	+0.015 +0.006	+0.024 +0.015	3.00~8.00	15	6	1.5	3	2
	10	+0.015 +0.006	+0.024 +0.015	3.00~10.00		8	2
	12	+0.018 +0.007	+0.029 +0.018	5.00~12.00
	13			6.00~13.00	22			4
	16			10.00~16.00	22	10	3
	20	+0.021 +0.008	+0.035 +0.022	13.00~20.00	30	10	3

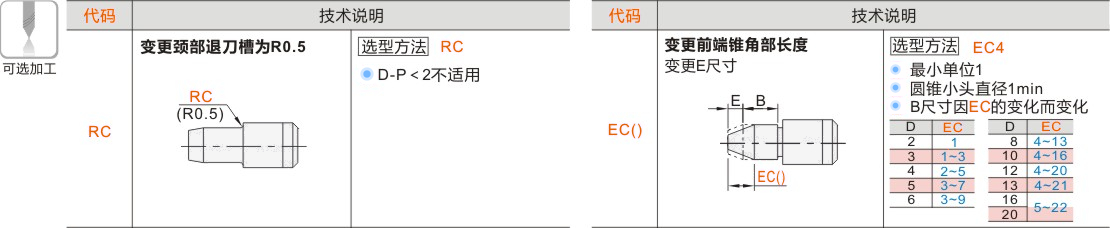

可选加工参数

暂未上传文档资料

小头锥角型定位销 直杆无肩型
