安装侧端面形状

导入表面形状

硬度

表面处理

选型参数

安装部直径D(mm) *

定位部直径P(mm) *

2~30/0.01

安装部长度L(mm) *

3~42/1

定位部长度B(mm) *

2~20/0.1

G(mm) *

3~9/1

止转位置 *

A(mm) *

2~36/1

图片仅供参考

定位销平头型螺栓固定型环槽型

产品属性：

产品型号：请点击左侧选项进行选型重新选型

产品型号：待完成选型重置

含税总价：待选型

含税单价：待选型

未税单价：待选型

税率： 13.00%

购买数量	折扣	单价(未税)	单价(含税)	状态
暂无折扣

购买数量：

预计发货：0 天 按订单确认后起算

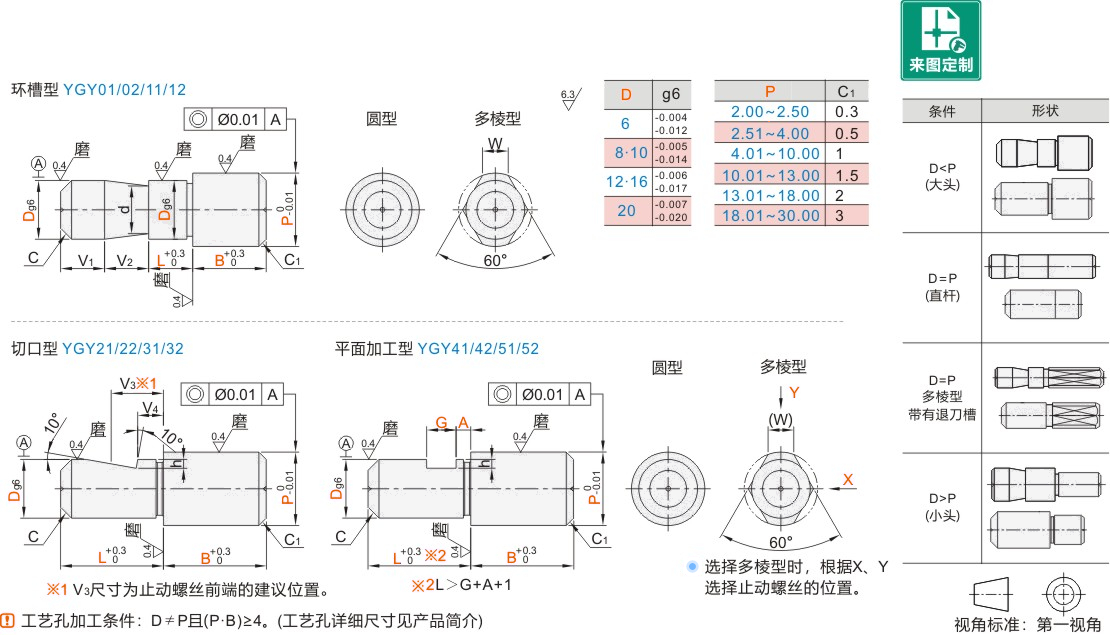

选型参数

环槽型

型号		最小单位0.01	最小单位1	最小单位0.1	d	V1	V2	C	(W)
代码	D	P	L	B	d	V1	V2	C	D＜P时	D≥P时
圆型 JT-RSRSD JT-RSRSU 多棱型 JT-RSRDD JT-RSRDU	6	2.00~10.00	3~15	2.0~20.0	4.5	5	5	1	3	1.5
	8S	3.00~13.00	3~18	3.0~20.0	6.5	3	6	1	3.5	1.8
	8	3.00~13.00	4~18	3.0~20.0	6.5	6	6	1.5	3.5	1.8
	10S	3.00~15.00	4~22	4.0~20.0	8	3	8	2	4	2.2
	10	3.00~15.00	5~22		8	8			4	2.2
	12S	5.00~16.00	5~26		10	4			5	2.5
	12	5.00~16.00	6~26		10	8			5	2.5
	16S	10.00~25.00	7~35	5.0~20.0	14	4		2	7	4
	16	10.00~25.00	8~35		14	8		3	7	4
	20	13.00~30.00	10~42		18	8		3	9	5

切口型

型号			最小单位0.01	最小单位1	最小单位0.1	止转位置	V3	V4	h	C	适用的止动螺丝	(W)
代码	Dg6		P	L	B	止转位置	V3	V4	h	C	适用的止动螺丝	D<P时	D≥P时
圆型多棱型 JT-RSRUD JT-RSRQD JT-RSRUU JT-RSRQU	6	-0.004 -0.012	5.00~10.00	12~22	5.0~20.0	X Y 仅适用于多棱型	5.5	2.5	1.0	1	M4	3	1.5
	8	-0.005 -0.014	5.00~13.00	14~25	6.0~20.0		7.5	3.5	1.2	1.5	M5	3.5	1.8
	10	-0.005 -0.014	5.00~15.00	15~27	7.0~20.0					2	M6	4	2.2
	12	-0.006 -0.017	5.00~16.00	15~27	7.0~20.0					2	M6	5	2.5
	16	-0.006 -0.017	10.00~25.00	24~37	10.0~20.0		10.5	5.5	2.0	3	M8	7	4
	20	-0.007 -0.020	13.00~30.00	27~42	10.0~20.0		13.5	8.5	2.0	3	M8	9	5

平面加工型

型号			最小单位0.01	最小单位1	最小单位0.1	最小单位1		止转位置	h	C	适用的止动螺丝	(W)
代码	Dg6		P	L	B	G	A	止转位置	h	C	适用的止动螺丝	D<P时	D≥P时
圆型多棱型 JT-RSRFD JT-RSROD JT-RSRFU JT-RSROU	6	-0.004 -0.012	5.00~10.00	12~22	5.0~20.0	3~9	2~8	X Y 仅适用于多棱型	1.0	1	M4	3	1.5
	8	-0.005 -0.014	5.00~13.00	14~25	6.0~20.0		2~12		1.2	1.5	M5	3.5	1.8
	10	-0.005 -0.014	5.00~15.00	15~27	7.0~20.0		2~16			2	M6	4	2.2
	12	-0.006 -0.017	5.00~16.00	15~27	7.0~20.0		2~20			2	M6	5	2.5
	16	-0.006 -0.017	10.00~25.00	24~37	10.0~20.0		2~28		2.0	3	M8	7	4
	20	-0.007 -0.020	13.00~30.00	27~42	10.0~20.0		2~36		2.0	3	M8	9	5
