还有0项未选择重置

选择代码

代码参数

尺寸选择方式

支柱材质

支柱表面处理

轴端形状

选型参数

对边距S(mm) *

长度L(mm) *

8~1020/0.5

螺纹长度F(mm) *

5~120/0.5

G *

5~120/0.5

螺纹直径M(mm) *

螺纹直径N(mm) *

图片仅供参考

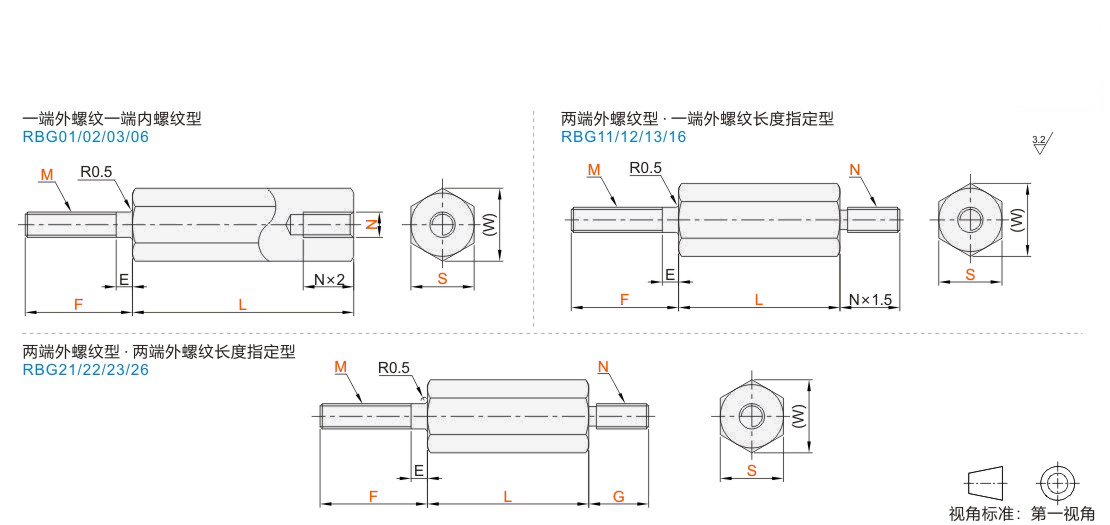

六角支柱（一端外螺纹一端内螺纹型）

产品属性：

产品型号：请点击左侧选项进行选型重新选型

产品型号：待完成选型重置

含税总价：待选型

含税单价：待选型

未税单价：待选型

税率： 13.00%

购买数量	折扣	单价(未税)	单价(含税)	状态
暂无折扣

购买数量：

预计发货：0 天 按订单确认后起算

Q235材质的产品出货时带有防锈油。

选型参数

型号		最小单位0.5		M·N	(W)	E
代码	S	L	F	M·N	(W)	E
一端外螺纹一端内螺纹型 JT-PXSSD JT-PXSSU JT-PXSSQ JT-PXSSX 两端外螺纹一端外螺纹长度指定型 JT-PXSDD JT-PXSDU JT-PXSDQ JT-PXSDX	5	8.0~60.0	5.0~30.0	2 2.6 (3)	5.8	1.0
	6	15.0~60.0		3 4	6.9	1.5
	7	20.0~160.0		3 4	8.1	1.5
	8	20.0~260.0	8.0~40.0	4 5	9.2	1.6
	10	25.0~360.0	8.0~42.0	4 5 6	11.5	2.0
	12	25.0~420.0	10.0~55.0	5 6 8	13.9	2.5
	13	30.0~420.0	10.0~55.0	5 6 8	15.0	2.5
	14	35.0~520.0	12.0~60.0	6 8 10	16.2	3.0
	17	35.0~520.0	12.0~60.0	6 8 10	19.6	3.0
	19	45.0~520.0	15.0~75.0	8 10 12	21.9	3.5
	24	55.0~620.0	20.0~80.0	10 12 16	27.7	4.0
	27	65.0~820.0	25.0~115.0	10 12 16 20	31.2	5.0
	30	80.0~1020.0	30.0~120.0	12 16 20 24	34.6	6.0
	32	80.0~1020.0	30.0~120.0	12 16 20 24	36.9	6.0

带( )规格不适用一端外螺纹一端内螺纹型的内螺纹端(N值)。

型号		最小单位0 .5			M·N	(W)	E
代码	S	L	F	G	M·N	(W)	E
两端外螺纹两端外螺纹长度指定型 JT-PXSUD JT-PXSUU JT-PXSUQ JT-PXSUX	5	8.0~60.0	5.0~30.0	5.0~30.0	2 2.6 3	5.8	1.0
	6	15.0~60.0			3	6.9	1.5
	7	20.0~ 160.0			3 4	8.1	1.5
	8	20.0~260.0	8.0~40.0	8.0~40.0	4 5	9.2	1.6
	10	25.0~360.0	8.0~42.0	8.0~42.0	4 5 6	11.5	2.0
	12	25.0~420.0	10.0~55.0	10.0~55.0	5 6 8	13.9	2.5
	13	30.0~420.0	10.0~55.0	10.0~55.0	5 6 8	15.0	2.5
	14	35.0~520.0	12.0~60.0	12.0~60.0	6 8 10	16.2	3.0
	17	35.0~520.0	12.0~60.0	12.0~60.0	6 8 10	19.6	3.0
	19	45.0~520.0	15.0~75.0	15.0~75.0	8 10 12	21.9	3.5
	24	55.0~620.0	20.0~80.0	20.0~80.0	10 12 16	27.7	4.0
	27	65.0~820.0	25.0~115.0	25.0~115.0	10 12 16 20	31.2	5.0
	30	80.0~1020.0	30.0~120.0	30.0~120.0	12 16 20 24	34.6	6.0
	32	80.0~1020.0	30.0~120.0	30.0~120.0	12 16 20 24	36.9	6.0

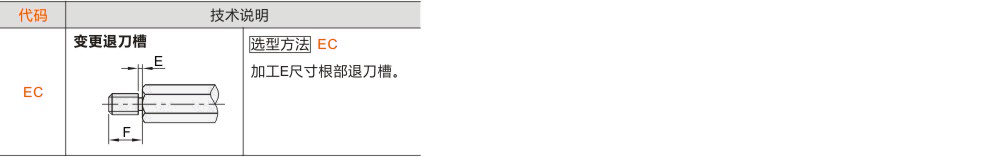

可选加工参数

暂未上传文档资料
