规格 *

标准型方法兰丝杠支座组件

图片仅供参考

标准型方法兰丝杠支座组件

产品属性：

产品型号：请点击左侧选项进行选型重新选型

产品型号：待完成选型重置

含税总价：待选型

含税单价：待选型

未税单价：待选型

税率： 13.00%

购买数量	折扣	单价(未税)	单价(含税)	状态
暂无折扣

购买数量：

预计发货：0 天 按订单确认后起算

产品详情
文档下载

代码	材质 / ② ④ ⑥	材质 / ⑤	表面处理 / ② ④ ⑤ ⑥	类型
JT-IVXSF	S45C	SUJ2	发黑	固定侧

构成零件

编号	零件名称	数量
①	油封(Ø6一个,Ø8一个)	2
②	轴承座本体	1
③	角接触轴承 5级	1对
④	轴承盖	1
⑤	间隔环	2
⑥	支座用螺母	1
⑦	内六角紧定螺钉（附铜片）	2

②③④为一体，请勿拆解，否则将影响精度。
轴承已经封入适量锂皂基抗极压润滑脂。
使用经预压调整后的JIS 5级的角接触球轴承、最适用于高精度、高速旋转用途。

选型参数

选型表

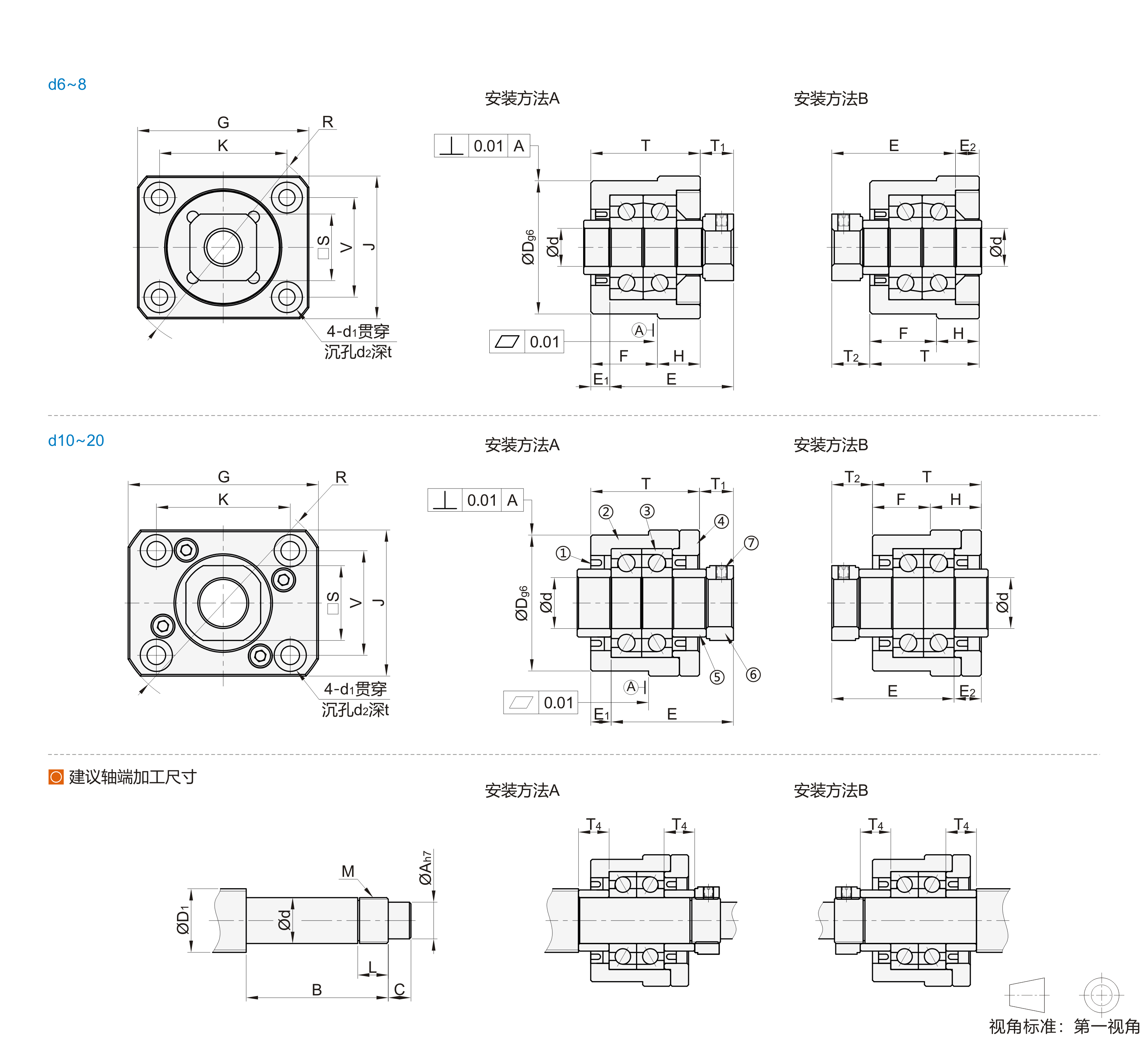

型号		Ød	T	H	F	E	ØDg6		R	G	J	K	V	安装方法A		安装方法B		Ød1	Ød2	t	S	建议轴端加工尺寸
代码	规格													T1	E 1	T2	E2					搭配丝杠轴径	轴端部外径		轴端部加工尺寸			公称螺纹		间隔环长度 T4
代码	规格													T1	E 1	T2	E2					ØD1	Ød		ØA	B	C	M	L	间隔环长度 T4
JT-IVXSF	6	6	20	7	13	22	28	-0.007 -0.020	44	36	30	26.79	20.93	5.5	3.5	6.5	4.5	3.4	6.5	4	12	8	6	-0.005 -0.012	4.5	29.5	8	M6×P0.75	8	5
	8	8	23	9	14	26	28	-0.007 -0.020	44	36	30	26.79	20.93	7	4	8	5	3.4	6.5		14	10/12	8	-0.005 -0.012	6	32	10	M8×P1.0	10	5.5
	10	10	27	10	17	29.5	36	-0.009 -0.025	56	48	39	35.7	27.39	7.5	5	8.5	6	4.5	8		16	12/ 14/ 15	10	-0.005 -0.012	8	35	15	M10×P1.0	11
	12	12	27	10		29.5	36	-0.009 -0.025	56	48	39	35.7	27.39	7.5	5	8.5	6	4.5	8		19	14/ 15/ 16	12	-0.005 -0.012	10	35	15	M12×P1.0	11
	15	15	32	15		36	40	-0.009 -0.025	65	56	43	39.4	30.78	10	6	12	8	5.5	9.5	6	22	18/20	15	-0.005 -0.014	12	49	20	M15×P1.0	13	10
	20	20	52	22	30	50	57	-0.010 -0.029	86	72	59	56.74	44.33	8	10	12	14	6.6	11	10	30	25/28/30	20	-0.005 -0.014	15	61	27	M20×P1.0	17	11
