异径正交支柱固定夹

图片仅供参考

异径正交支柱固定夹

产品属性：

产品型号：请点击左侧选项进行选型重新选型

产品型号：待完成选型重置

含税总价：待选型

含税单价：待选型

未税单价：待选型

税率： 13.00%

购买数量	折扣	单价(未税)	单价(含税)	状态
暂无折扣

购买数量：

预计发货：0 天 按订单确认后起算

产品详情
文档下载

代码	材质	表面处理	附件(螺钉)	类型
JT-PNQSD	SS400	发黑	TAC01	孔距选择型
JT-PNQSU	SS400	喷细砂无电解镀镍	TAC21	孔距选择型
JT-PNQUD	A6063	黑色阳极氧化	TAC01	孔距选择型
JT-PNQFD	SUS304	—	TAC21	孔距选择型
JT-PNQDD	SS400	发黑	TAC01	孔距指定型
JT-PNQDU	SS400	喷细砂无电解镀镍	TAC21	孔距指定型
JT-PNQQD	A6063	黑色阳极氧化	TAC01	孔距指定型
JT-PNQOD	SUS304	—	TAC21	孔距指定型

如对防锈有要求，请优先选用不锈钢材质或喷细砂无电解镀镍产品。

附件螺钉

D	JT-PNQSD/JT-PNQDD/JT-PNQUD/JT-PNQQD		JT-PNQSU/JT-PNQDU/JT-PNQFD/JT-PNQOD
8	对应代码 TAC01	M4×8/M4×12 各1个	对应代码TAC21	M4×8/M4×12 各1个
10		M5×10/M5×12 各1个		M5×10/M5×12 各1个
12		M5×16 2个		M5×16 2个
15		M5×16/M5×20 各2个		M5×16/M5×20 各2个
20		M6×20/M6×25 各2个		M6×20/M6×25 各2个
25		M6×25/M6×30 各2个		M6×25/M6×30 各2个
30		M8×30/M8×35 各2个		M8×30/M8×35 各2个
35		M8×35/M8×40 各2个		M8×35/M8×40 各2个

DH7/D1H7公差和垂直度均为开口槽加工前的公差。

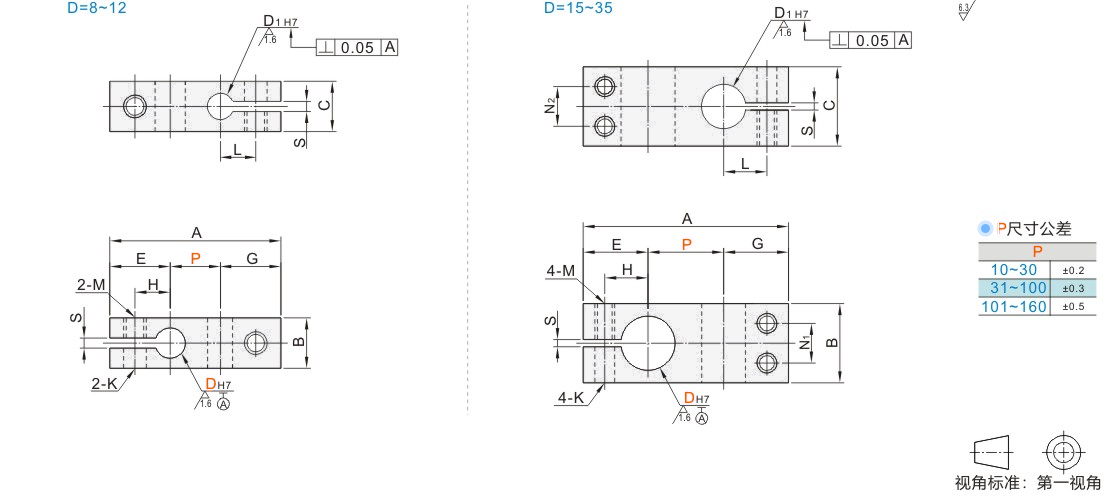

选型参数

型号			D1H7		P	A	B	C	E	G	H	L	N1	N2	M	K	S
代码	DH7		D1H7		P	A	B	C	E	G	H	L	N1	N2	M	K	S
JT-PNQSD JT-PNQSU JT-PNQUD JT-PNQFD	8	+0.015 0	6	+0.012 0	10 15 20	A=P+E+G	12	9	13	12	8	7	—	—	M4	4.5	1.2~2.3
	10	+0.015 0	8	+0.015 0	15 20 25		16	12	15	14	9	8			M5	5.5
	12	+0.018 0	10		15 20 25 30		16	16	16	15	10	9
	15	+0.018 0	10		15 20 25 30		22	18	18	15	12	10	11	9
	20	+0.021 0	15	+0.018 0	20 25 30 40		28	22	22	20	15	13	14	11	M6	6.6
	25		15	+0.018 0	25 30 40 50		32	25	25	20	18	13	16	14	M6	6.6
	30		20	+0.021 0	30 40 50 75		40	30	29	24	21	16	20	15	M8	9
	35	+0.025 0	25	+0.021 0	50 75 100 150		45	35	32	27	24	19	24	20	M8	9

型号			D1H7		最小单位1	A	B	C	E	G	H	L	N1	N2	M	K	S
代码	DH7		D1H7		P	A	B	C	E	G	H	L	N1	N2	M	K	S
JT-PNQDD JT-PNQDU JT-PNQQD JT-PNQOD	8	+0.015 0	6	+0.012 0	10~25	A=P+E+G	12	9	13	12	8	7	—	—	M4	4.5	1.2~2.3
	10	+0.015 0	8	+0.015 0	12~30		16	12	15	14	9	8			M5	5.5
	12	+0.018 0	10		15~35		16	16	16	15	10	9
	15	+0.018 0	10		15~35		22	18	18	15	12	10	11	9
	20	+0.021 0	15	+0.018 0	20~45		28	22	22	20	15	13	14	11	M6	6.6
	25		15	+0.018 0	25~55		32	25	25	20	18	13	16	14	M6	6.6
	30		20	+0.021 0	30~80		40	30	29	24	21	16	20	15	M8	9
	35	+0.025 0	25	+0.021 0	50~160		45	35	32	27	24	19	24	20	M8	9
