12B系列链轮链条

图片仅供参考

12B系列链轮链条

产品属性：

产品型号：请点击左侧选项进行选型重新选型

产品型号：待完成选型重置

含税总价：待选型

含税单价：待选型

未税单价：待选型

税率： 13.00%

购买数量	折扣	单价(未税)	单价(含税)	状态
暂无折扣

购买数量：

预计发货：0 天 按订单确认后起算

产品详情
文档下载

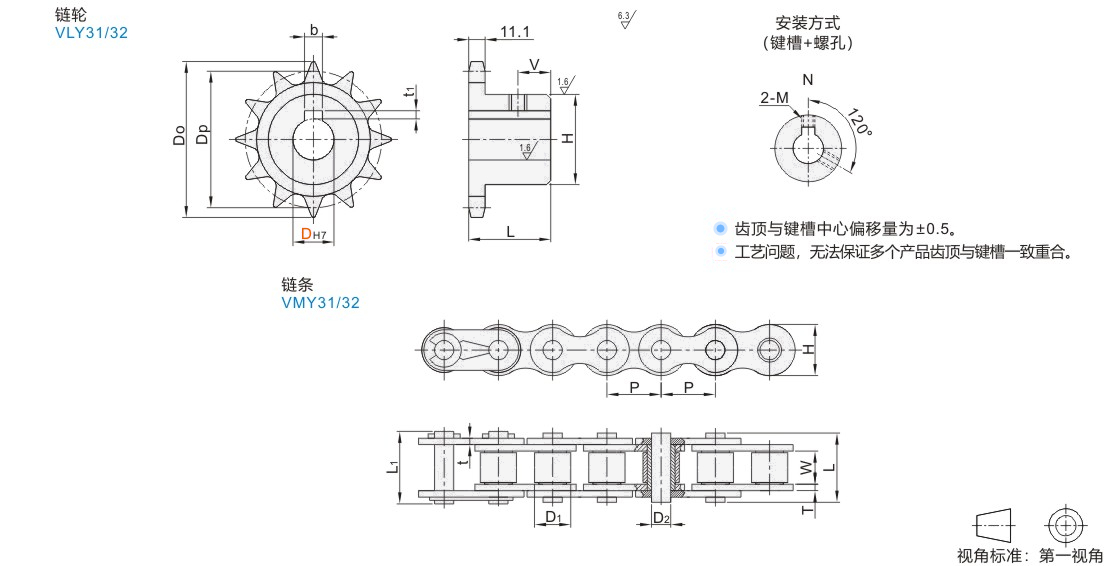

链轮

代码	材质	热处理	表面处理	类型
VLY31	S45C	齿顶高频	发黑	12B系列
VLY32	SUS304	—	—	12B系列

链条

代码	类型		ISO链号	节距(P)	材质
JT-KGRQD	12B系列	标准型	12B	19.05	钢
JT-KGRQU	12B系列	标准型	12B	19.05	不锈钢

12B系列链轮链条请勿与60系列(12A)链轮链条配合!

键槽/螺孔尺寸

D				键槽 b×t1			M
20				6×2.8			6
25~30				8×3.3			8
32~35				10×3.3
40				12×3.3
45				14×3.3			10

选型参数

链轮

型号		轴孔径DH7		外径 Do	分度圆直径 Dp	轮毂		V
代码	齿数	JT-KIRQD-12B	JT-KIRQU-12B	外径 Do	分度圆直径 Dp	H	L	V
(S45C) JT-KIRQD-12B (SUS304) JT-KIRQU-12B	11	20	20 25	75	67.62	46	35	6
	12	20 25 28 30 32	20 25 30	81.5	73.6	52		6
	13	20 25 30	20 25 30	87.5	79.6	57		8
	14	20 25 30 35 40	20 25 30 35 40	93.6	85.61	64
	15	20 25 28 30 32 35 40 45	20 25 30 35 40	99.8	91.62	70
	16	25 30 32 35 40	25 30 35 40	105.5	97.65	75
	17	25 30 32 35 40	25 30 35 40	111.5	103.67	80
	18	25 30 32 35 40	25 30 35 40	118	109.71			12
	19	25 30 32 35 40	25 30 35 40	124.2	115.74
	20	25 30 32 35 40	25 30 35 40	129.7	121.78
	22	25 30 35	25 30 35	141	133.86	90	40
	24	25 30 35	25 30 35	153.9	145.95
	25	25 30 35	25 30 35	160	151.99

“键槽尺寸可选加工”见链轮/链条产品简介。

链条

型号		节数	接头形式	节距(P)	内节宽度	滚子外径	销轴外径	销轴长度		链板高度	链板厚度		平均拉伸强度 KN
代码	系列	节数	接头形式	节距(P)	W	D1	D2	L	L1	H	T	t	平均拉伸强度 KN
JT-KGRQD	12B	4~ 最小单位1	卡扣式	19.05	11.68	12.JT-VMPSLCSFZMPNZFZ	5.72	22.7	24.2	16.1	1.8	1.8	32.83
JT-KGRQU	12B	4~ 最小单位1	卡扣式	19.05	11.68	12.JT-VMPSLCSFZMPNZFZ	5.72	22.7	24.2	16.1	1.8	1.8	24.5
