产品外形

选型参数

气缸内径 *

H *

20~80/1

安装孔选择 *

薄型气缸用L型安装金属件

图片仅供参考

薄型气缸用L型安装金属件

产品属性：

产品型号：请点击左侧选项进行选型重新选型

产品型号：待完成选型重置

含税总价：待选型

含税单价：待选型

未税单价：待选型

税率： 13.00%

购买数量	折扣	单价(未税)	单价(含税)	状态
暂无折扣

购买数量：

预计发货：0 天 按订单确认后起算

产品详情
文档下载

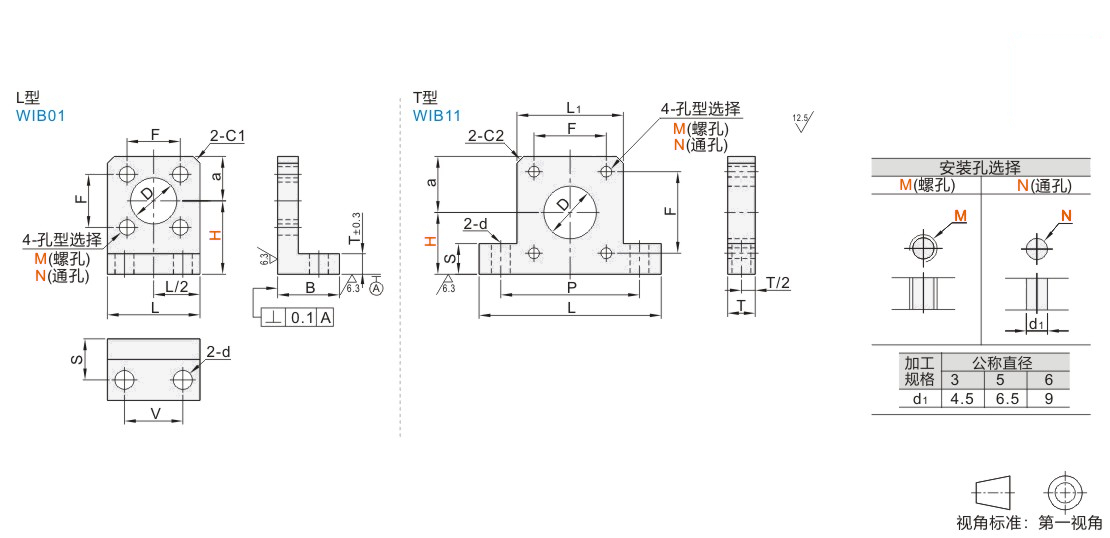

代码	材质	表面处理	类型
JT-UHXSD	S45C	发黑	L型
JT-UHXDD	S45C	发黑	T型

选型参数

JT-UHXSD

型号		H 最小单位1	安装孔选择		a	B	L	T	F	D	S	V	d
代码	气缸内径	H 最小单位1	孔型	公称直径	a	B	L	T	F	D	S	V	d
L型 JT-UHXSD	12	25~40	M (螺孔) N (通孔)	3	13	18	27	6	15.5	15.5	12	15	5.5
	16	26~40		3	15	18	31	6	20	21	12	20	5.5
	20	33~50		5	18	22	38	8	25.5	14	15	25	6.5
	25	35~50			20	22	42	8	28	16	15	30	6.5
	32	42~55			23	25	47	10	34	22	18	32	9
	40	45~60		6	26		54		40	29		40
	50	51~65		6	32		66		50	36		50

JT-UHXDD

型号		H 最小单位1	安装孔选择		a	L	P	F	L1	D	T	S	d
代码	气缸内径	H 最小单位1	孔型	公称直径	a	L	P	F	L1	D	T	S	d
T型 JT-UHXDD	12	20~50	M (螺孔) N (通孔)	3	13	50	38	15.5	26	15.5	10	10	5.5
	16	20~50		3	15	50	40	20	30	21	10	10	5.5
	20	25~60		5	18	65	50	25.5	36	14	12	15	6.5
	25				20	75	60	28	40	16
	32				23		60	34	46	22
	40	30~70			26		65	40	52	29
	50	35~80		6	32	100	82	50	64	36	16		9
