精密快拧直通接头内螺纹

图片仅供参考

精密快拧直通接头内螺纹

产品属性：

产品型号：请点击左侧选项进行选型重新选型

产品型号：待完成选型重置

含税总价：待选型

含税单价：待选型

未税单价：待选型

税率： 13.00%

购买数量	折扣	单价(未税)	单价(含税)	状态
暂无折扣

购买数量：

预计发货：0 天 按订单确认后起算

产品详情
文档下载

代码	材质	类型
JT-LTRKLD	黄铜	内螺纹 ● 直接头

选型参数

选型表

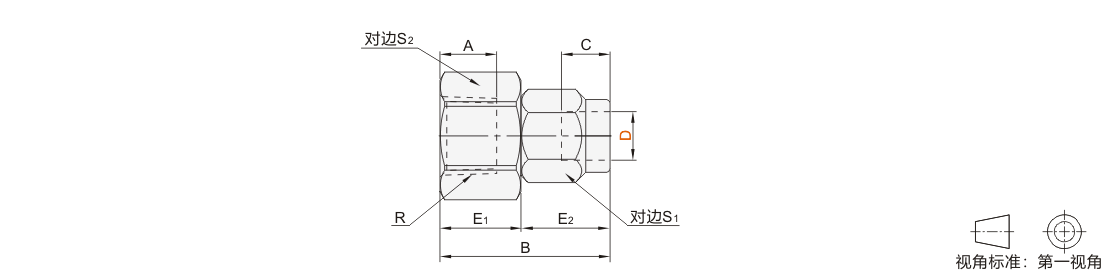

型号		公称型号	适用软管内径	R	A	B	E1	E2	C	S1	S2	有效断面积 (mm²)	重量 (g)
代码	管外径D	公称型号	适用软管内径	R	A	B	E1	E2	C	S1	S2	有效断面积 (mm²)	重量 (g)
JT-LTRKLD	4	1	2.5	Rc1/8	7	20.5	10	10.5	5.5	8	14	1	14
	4	2	2.5	Rc1/4	9.5	23.5	13	10.5	5.5	8	17	1	21
	6	1	4	Rc1/8	7	21	10	11	6	10	14	5.5	16
	6	2	4	Rc1/4	9.5	24	13				17		22
	8	1	6	Rc1/8	7	22	10				14		18
		2		Rc1/4	9.5	25	13	12	7	12	17	15	24
		3		Rc3/8	10.5	27	15				21		36
	10	2	7.5	Rc1/4	9.5	27.8	13				17		34
		3		Rc3/8	10.5	29.8	15	14.8	9	16	21	21	46
		4		Rc1/2	13	32.8	18	14.8	9	16	27	21	75
