外球面球轴承带座

产品属性：

产品型号：请点击左侧选项进行选型重新选型

产品型号：待完成选型重置

含税总价：待选型

含税单价：待选型

未税单价：待选型

税率： 13.00%

购买数量	折扣	单价(未税)	单价(含税)	状态
暂无折扣

购买数量：

预计发货：0 天 按订单确认后起算

产品详情
文档下载

代码	材质 / 轴承座	材质 / 轴承	类型
JT-VXNT	HT200灰铸铁	GCr15	过渡配合 ● 经济型
JT-XNT	HT200灰铸铁	GCr15	过渡配合 ● 标准型
JT-XNTSO	SUS304	SUS420	过渡配合 ● 标准型
JT-YXNT	HT200灰铸铁	GCr15	间隙配合 ● 标准型

轴承内径公差：H7
外形非安装尺寸公差：CT9
JT-VXNT/JT-XNT/JT-XNTSO：轴承座与轴承芯为过渡配合，交货产品轴承芯略有倾斜为正常现象，

安装后锁紧螺栓会自动调正。

JT-YXNT：轴承座与轴承芯为间隙配合。
不承诺品牌。

选型参数

选型表

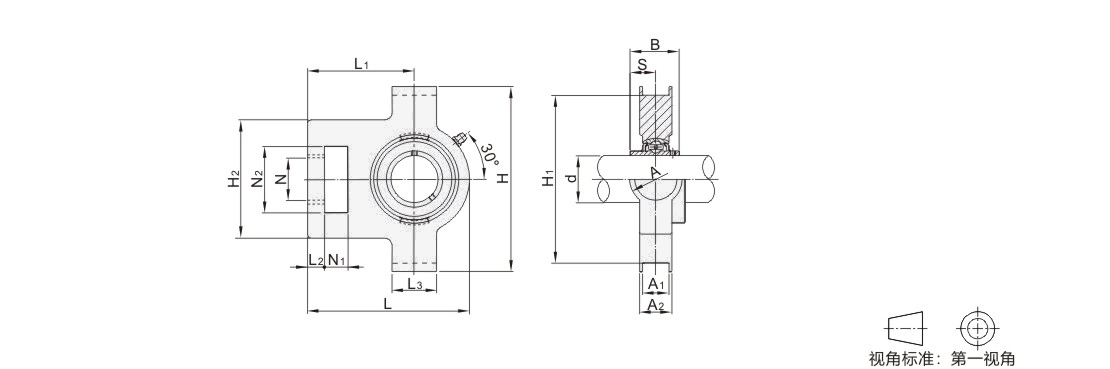

型号		国标型号	d	N1	L2	H2	N2	N	L3	A1	H1	H	L	A	A2	L1	B	S	安装孔尺寸(△) 公差	安装孔位置度偏差x	基本额定载荷(N)		重量 (g)
型号																					基本额定载荷(N)			代码	规格	动(Cr)	静(Cor)
经济型 JT-VXNT 标准型 JT-XNT JT-XNTSO	201																				UCT201	12		16	10	51	32	19	51	12	76	89	94	32	21	61	31	12.7	±0.5	0.6	12800	6650	790
	202	UCT202	15	780
	203	UCT203	17	760
	204	UCT204	20	740
	205	UCT205	25	97	24	62	34	14.3	14000	7880	830
	206	UCT206	30	56	37	22	57	89	102	113	37	28	70	38.1	15.9	19500	11200	1300
	207	UCT207	35	13	37	22	64	89	102	64	37	129	30	78	42.9	17.5	0.8	25700	15200	1600
	208	UCT208	40	19	16	83	49	29	83	16	102	114	144	49	33	88		49.2	19	29600	18200	2400
	209	UCT209	45						83			117	144		35	87		49.2		31850	20800	2400
	210	UCT210	50						86			117	149		37	90		51.6		35100	23200	2500
经济型 JT-VXNT 标准型 JT-XNT	211	UCT211	55	25	19	102	64	35	95	22	130	146	171	64	38	106	55.6	22.2	±0.8	0.8	43300	29200	4000
	212	UCT212	60	32	19	102	64	35	102	22	130	146	194	64	42	119	65.1	25.4			47750	32900	5000
	213	UCT213	65		21	111	70	41	121	26	151	167	224	70	44	137	65.1	25.4			57200	40000	6900
	214	UCT214	70										224		46	137	74.6	30.2			60800	45000	7000
	215	UCT215	75										232		48	140	77.8	33.3			66100	49400	7400
	216	UCT216	80								165	184	235		51	140	82.6	33.3			71500	54000	8300
	217	UCT217	85	38	29	124	73	48	157	30	173	198	260	73	54	162	85.7	34.1			83200	63900	11100
	218	UCT218	90	40	40	130	80	48	140	30	190	215	275	80	55	170	96	39.7			95900	71400	12200
	305	UCT305	25	16	12	62	36	26	65	12	80	89	122	36	26	76	38	15	±0.6	0.7	22300	11400	1400
	306	UCT306	30	18	14	70	41	28	74	16	90	100	137	41	28	85	43	17	±0.6		27000	15000	1800
	307	UCT307	35	20	15	75	45	30	80	16	100	111	150	45	32	94	48	19	±0.8		33000	19000	2300
	308	UCT308	40	22	17	83	50	32	89	18	112	124	162	50	34	100	52	19			40500	24000	3000
	309	UCT309	45	24	18	90	55	34	97	18	125	138	178	55	38	110	57	22			52800	31800	4100
	310	UCT310	50	27	20	98	61	37	106	20	140	151	191	61	40	117	61	22			61800	37900	4900
	311	UCT311	55	29	21	105	66	39	115	22	150	163	207	66	44	127	66	25		1	71500	44700	6100
	312	UCT312	60	31	23	113	71	41	123	22	160	178	220	71	46	135	71	26			81700	51800	7600
	313	UCT313	65	32	25	116	70	43	134	26	170	190	238	80	50	146	75	30			93800	60000	9300
	314	UCT314	70	36		130	85	46	140		180	202	252	90	52	155	78	33			104100	68000	11100
	315	UCT315	75	36		132	85	46	150		192	216	262	90	55	160	82	32			113400	77000	13000
	316	UCT316	80	42	28	150	98	53	160	30	204	230	282	102	60	174	86	34			122900	86500	16200
	317	UCT317	85	42	30	152	98	53	170	32	214	240	298	102	64	183	96	40			132500	96500	19000
	318	UCT318	90	46	30	160	106	57	175	32	228	255	312	110	66	192	96	40			144050	108000	21600
	319	UCT319	95	46	31	165	106	57	180	35	240	270	322	110	72	197	103	41	±1		156600	122000	24900
	320	UCT320	100	48	32	175	115	59	200	35	260	290	345	120	75	210	108	42			173000	140000	30700
	322	UCT322	110	52	38	185	125	65	215	38	285	320	385	130	80	235	117	46			204900	178300	39700
	324	UCT324	120	60	42	210	140	70	230	45	320	355	432	140	90	267	126	51			227500	207000	54400
	326	UCT326	130	65	45	220	150	75	240	50	350	385	465	150	100	285	135	54			253000	241000	69300
	328	UCT328	140	70	50	230	160	80	255	50	380	415	515	155	100	315	145	59			274500	270000	85100
JT-YXNT	204	UCT204	20	16	10	51	32	19	51	12	76	89	94	32	21	61	31	12.7	±0.5	0.6	12800	6650	790
	205	UCT205	25		10	51	32	19	51		76	89	97	32	24	62	34	14.3			14000	7880	880
	206	UCT206	30		13	56	37	22	57		89	102	113	37	28	70	38.1	15.9			19500	11200	1300
	207	UCT207	35		13	64	37	22	64		89	102	129	37	30	78	42.9	17.5		0.8	25700	15200	1700
	208	UCT208	40	19	16	83	49	29	83	16	102	117	144	49	33	88	49.2	19			29600	18200	2500
	209	UCT209	45						83				144		35	87	49.2				31850	20800	2500
	210	UCT210	50						86				149		37	90	51.6				35100	23200	2600
