直柱型带轴承滚轮

图片仅供参考

直柱型带轴承滚轮

产品属性：

产品型号：请点击左侧选项进行选型重新选型

产品型号：待完成选型重置

含税总价：待选型

含税单价：待选型

未税单价：待选型

税率： 13.00%

购买数量	折扣	单价(未税)	单价(含税)	状态
暂无折扣

购买数量：

预计发货：0 天 按订单确认后起算

产品详情
文档下载

代码	代码分类	材质 / 芯材	材质 / 衬层	材质 / 轴承	表面处理	类型
JT-EBMSD	直柱形	S45C	—	钢	发黑	带轴承型
JT-EBMDD	圆弧形	S45C	—	钢	发黑	带轴承型
JT-EBMSU	直柱形	S45C	—	钢	喷细砂无电解镀镍	带轴承型
JT-EBMDU	圆弧形	S45C	—	钢	喷细砂无电解镀镍	带轴承型
JT-EBMUD	直柱形	SUS304	—	钢	—	带轴承型
JT-EBMQD	圆弧形	SUS304	—	钢	—	带轴承型
JT-EBMFD	直柱形	铝合金	—	钢	本色阳极氧化	带轴承型
JT-EBMOD	圆弧形	铝合金	—	钢	本色阳极氧化	带轴承型

选型参数

选型表

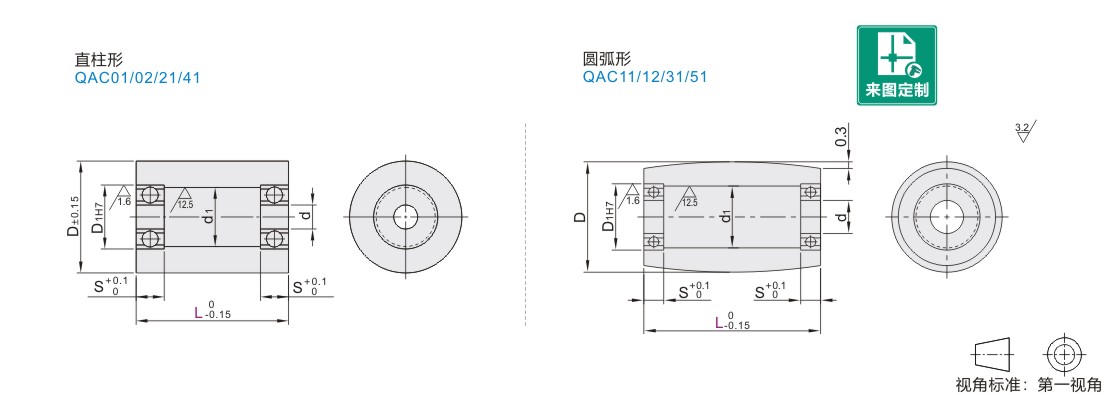

型号			L						D	d	D1(H7)	d1	S	使用轴承
代码		规格	L						D	d	D1(H7)	d1	S	使用轴承
直柱形圆弧形 JT-EBMSD JT-EBMDD JT-EBMSU JT-EBMDU JT-EBMUD JT-EBMQD JT-EBMFD JT-EBMOD		20	15 20 25 30 40 50						20	6	15	9.8	5	696ZZ×2
		25	15 20 25 30 40 50 60 70 80 90 100						25	6	15	9.8	5	696ZZ×2
		30	15 20 25 30 40 50 60 70 80 90 100						30	8	19	14.8	6	698ZZ×2
		35A	20 25 30 40 50						35	8	22	14.8	7	608ZZ×2
		35	20 25 30 40 50 60 70 80 90 100						35	10	22	17.8	6	6900ZZ×2
		40A	20 25 30 40 50						40	10	26	17.8	8	6000ZZ×2
		40	20 25 30 40 50 60 70 80 90 100						40	12	28	23.8	8	6001ZZ×2
		50A	20 25 30 40 50 60 70 80 90 100						50	12	32	23.8	10	6201ZZ×2
		50	20 25 30 40 50 60 70 80 90 100						50	15	32	27.8	9	6002ZZ×2

当规格为50A，L为20时，对应的S值为8，适用轴承为6001ZZ×2。
