压铆螺母

图片仅供参考

压铆螺母

产品属性：

产品型号：请点击左侧选项进行选型重新选型

产品型号：待完成选型重置

含税总价：待选型

含税单价：待选型

未税单价：待选型

税率： 13.00%

购买数量	折扣	单价(未税)	单价(含税)	状态
暂无折扣

购买数量：

预计发货：0 天 按订单确认后起算

产品详情
文档下载

代码	螺纹	材质	表面处理	类型
JT-YXMOU	粗牙	SUS304	一	压铆螺母
JT-YXMOQ	粗牙	碳钢	镀锌	压铆螺母

选型参数

SUS304

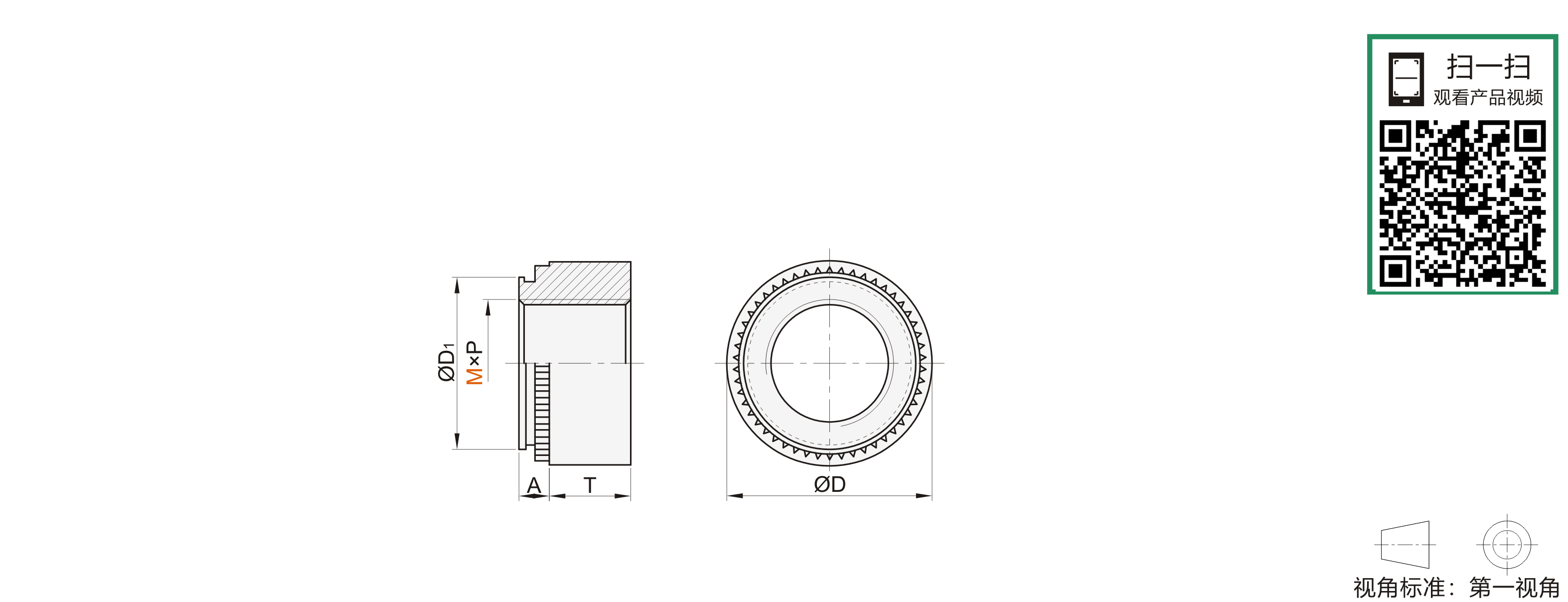

型号		安装板厚度	P 螺距	A	安装板孔径 +0.08	D	D1	T	孔中心到安装板边缘最小距离
代码	M	安装板厚度	P 螺距	A	安装板孔径 +0.08	D	D1	T	孔中心到安装板边缘最小距离
JT-YXMOU	2.5	0.8	0.45	0.77	4.22	6.3	4.2	1.5	4.8
		1		0.97
		1.4		1.38
	3	0.8	0.5	0.77
		1		0.97
		1.4		1.38
	3.5	1	0.6	0.97	4.75	7.1	4.73		5.6
	4	0.8	0.7	0.77	5.41	7.9	5.38	2	6.9
		1		0.97
		1.4		1.38
	5	0.8	0.8	0.77	6.35	8.7	6.33		7.1
		1		0.97
		1.4		1.38
	6	1.2	1.0	1.15	8.75	11.05	8.72	4.08	8.6
		1.4		1.38
		2.3		2.21
	8	1.4	1.25	1.38	10.5	12.65	10.47	5.47	9.7
	8	2.3	1.25	2.21	10.5	12.65	10.47	5.47	9.7
	10	2.3	1.5	2.21	14	17.35	13.97	7.48	13.5
	10	3.2	1.5	3.05	14	17.35	13.97	7.48	13.5

碳钢

型号		安装板厚度	P 螺距	A	安装板孔径 +0.08	D	D1	T	孔中心到安装板边缘最小距离
代码	M	安装板厚度	P 螺距	A	安装板孔径 +0.08	D	D1	T	孔中心到安装板边缘最小距离
JT-YXMOQ	2	1	0.4	0.97	4.22	6.3	4.2	1.5	4.8
	2	1.4	0.4	1.38
	2.5	1	0.45	0.97
	2.5	1.4	0.45	1.38
	3	0.8	0.5	0.77
		1		0.97
		1.4		1.38
	3.5	1	0.6	0.97	4.75	7.1	4.73		5.6
	3.5	1.4	0.6	1.38	4.75	7.1	4.73		5.6
	4	0.8	0.7	0.77	5.41	7.9	5.38	2	6.9
		1		0.97
		1.4		1.38
	5	0.8	0.8	0.77	6.35	8.7	6.33		7.1
		1		0.97
		1.4		1.38
	6	1	1.0	0.89	8.75	11.05	8.72	4.08	8.6
		1.2		1.15
		1.4		1.38
		2.3		2.21
	8	1.4	1.25	1.38	10.50	12.65	10.47	5.47	9.7
	8	2.3	1.25	2.21	10.50	12.65	10.47	5.47	9.7
	10	2.3	1.5	2.21	14	17.35	13.97	7.48	13.5
	10	3.2	1.5	3.05	14	17.35	13.97	7.48	13.5

暂未上传文档资料
