膜片式联轴器螺钉夹紧型单/双膜片

产品属性：

产品型号：请点击左侧选项进行选型重新选型

产品型号：待完成选型重置

含税总价：待选型

含税单价：待选型

未税单价：待选型

税率： 13.00%

购买数量	折扣	单价(未税)	单价(含税)	状态
暂无折扣

购买数量：

预计发货：0 天 按订单确认后起算

代码	材质 / 主体	材质 / 膜片	表面处理	附件	类型
JT-NXBOQ	铝合金	不锈钢	本色阳极氧化	内六角圆柱头螺钉	螺钉夹紧型 ● 单膜片
JT-NXBXQ	铝合金	不锈钢	本色阳极氧化	内六角圆柱头螺钉	螺钉夹紧型 ● 双膜片

特点
膜片式联轴器是由联轴器轴套和多个叠加的不锈钢膜片，利用内六角螺栓交错地连接而成；
一种挠性联轴器，依靠膜片的弹性变形来补偿所连两轴的相对位移；
具有高扭转刚度、低惯性及零背隙等特性，特别适用于精密定位系统，如伺服电机与滚珠丝杆、机器人、测试测量、半导体、太阳能等设备。

径向、轴向、偏角如果同时出现多种偏差时，则各种偏差值为容许值的1/2；
两端键槽的角度不固定，夹角存在偏差，无法指定成固定角度，3D图只做参考，若有角度需求，请联系工程师对接处理。

键槽尺寸表

选型参数

选型表

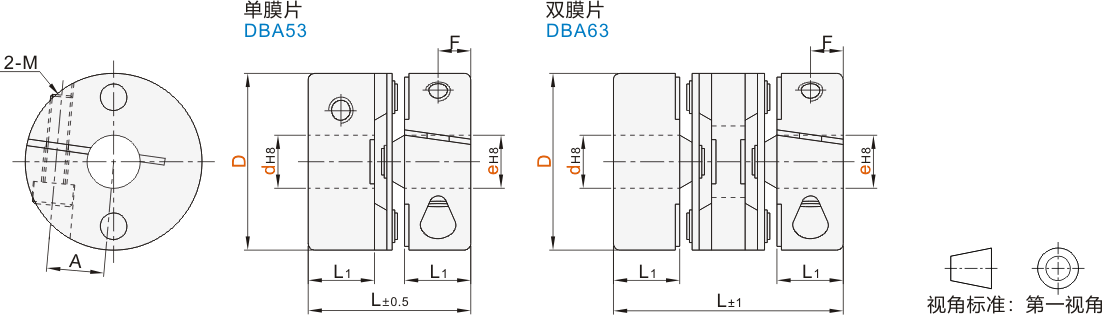

尺寸性能表

型号		L		L1	A	F	M	锁紧扭矩 (N·m)	额定扭矩 (N ·m)	容许安装偏差						静态扭转刚性 (N ·m/rad)		最高转速 (r/min)	惯性力矩 (kg·m²)		重量(g)
代码	D	JT-NXBOQ	JT-NXBXQ							角向(°)		径向(mm)		轴向(mm)		静态扭转刚性 (N ·m/rad)			惯性力矩 (kg·m²)		重量(g)
代码	D	JT-NXBOQ	JT-NXBXQ							JT-NXBOQ	JT-NXBXQ	JT-NXBOQ	JT-NXBXQ	JT-NXBOQ	JT-NXBXQ	JT-NXBOQ	JT-NXBXQ		JT-NXBOQ	JT-NXBXQ	JT-NXBOQ	JT-NXBXQ
单膜片 JT-NXBOQ 双膜片 JT-NXBXQ	16	17.3	23.4	7.4	4.9	3.1	M2.5	1	0.9	1	2	——	0.15	±0.1	±0.2	650	450	6000	2.2×10^⁻⁷	2.7×10^⁻⁷	8	10
	20	18.7	26	7.5	6.2	3.4	M2.5	1	1.3					±0.1	±0.2	950	700	5500	7.0×10^⁻⁷	8.0×10^⁻⁷	13	16
	25	21.95	30.5	9	8.5	4	M3	1.7	2.8					±0.2	±0.3	1300	950	5000	2.2×10⁻⁶	2.5×10^⁻⁶	24	30
	32	28.3	40.8	12.4	11	6	M4	2.5	5						±0.4	1400	1100	4000	5.6×10^⁻⁶	6.6×10⁻⁶	53	62
	40	35	47.4	15.5	13.1	7.8	M5	7	9				0.2		±0.5	3300	2800	3800	1.5×10⁻⁵	1.9×10^⁻⁵	90	110
	50	40.5	58	18	16.7	9	M6	12	16				0.2	±0.3	±0.6	4000	3400	3500	3.9×10⁻⁵	5.0×10^⁻⁵	180	220

惯性力矩和重量按最大孔径计算。
此款联轴器锁紧螺丝会突出联轴器边缘直径位置，具体以实物为准！

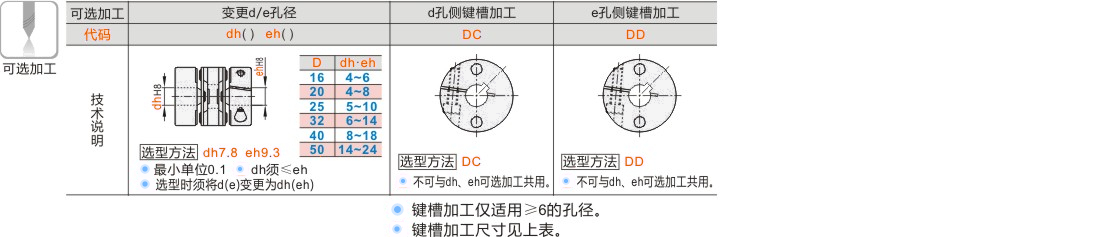

可选加工参数

暂未上传文档资料

膜片式联轴器 螺钉夹紧型 单/双膜片
