传动配合部外径D(mm) *

传动配合部长度L(mm) *

附件螺帽类型 *

图片仅供参考

带肩铰链销螺帽固定型

产品属性：

产品型号：请点击左侧选项进行选型重新选型

产品型号：待完成选型重置

含税总价：待选型

含税单价：待选型

未税单价：待选型

税率： 13.00%

购买数量	折扣	单价(未税)	单价(含税)	状态
暂无折扣

购买数量：

预计发货：0 天 按订单确认后起算

代码	代码分类	材质	硬度	表面处理	附件(1个) / U型螺帽	附件(1个) / 标准螺帽
JT-GHVSD	代码 / L尺寸选择型	S45C	—	发黑	镀锌U型螺帽	发黑(TBK51系列)
JT-GHVDD	代码 / L尺寸指定型	S45C	—	发黑	镀锌U型螺帽	发黑(TBK51系列)
JT-GHVSU	代码 / L尺寸选择型	S45C	40~45HRC	发黑	镀锌U型螺帽	发黑(TBK51系列)
JT-GHVDU	代码 / L尺寸指定型	S45C	40~45HRC	发黑	镀锌U型螺帽	发黑(TBK51系列)
—	代码 / L尺寸选择型	S45C	—	无电解镀镍	不锈钢U型螺帽	不锈钢(TBK55系列)
JT-GHVDQ	代码 / L尺寸指定型	S45C	—	无电解镀镍	不锈钢U型螺帽	不锈钢(TBK55系列)
—	代码 / L尺寸选择型	S45C	40~45HRC	无电解镀镍	不锈钢U型螺帽	不锈钢(TBK55系列)
JT-GHVDF	代码 / L尺寸指定型	S45C	40~45HRC	无电解镀镍	不锈钢U型螺帽	不锈钢(TBK55系列)
—	代码 / L尺寸选择型	S45C	40~45HRC 镀层硬度850HV~	镀硬铬, 镀层厚度3~5µm	镀锌U型螺帽	镀锌(TBK52系列)
JT-GHVDO	代码 / L尺寸指定型	S45C	40~45HRC 镀层硬度850HV~	镀硬铬, 镀层厚度3~5µm	镀锌U型螺帽	镀锌(TBK52系列)
JT-GHVSX	代码 / L尺寸选择型	SUS304	—	—	不锈钢U型螺帽	不锈钢(TBK55系列)
JT-GHVUD	代码 / L尺寸指定型	SUS304	—	—	不锈钢U型螺帽	不锈钢(TBK55系列)
—	代码 / L尺寸选择型	SUS440C	48~53HRC	—	不锈钢U型螺帽	不锈钢(TBK55系列)
JT-GHVQD	代码 / L尺寸指定型	SUS440C	48~53HRC	—	不锈钢U型螺帽	不锈钢(TBK55系列)

当D=4时，M3附件为标准螺帽。

直径(d)	0 -0.15	为参考尺寸。

工艺孔加工条件：4≤D≤11且总长度≥70；11<D≤18且总长度≥90；D>18且总长度≥110。(工艺孔详细尺寸见产品简介)

选型参数

L尺寸选择型

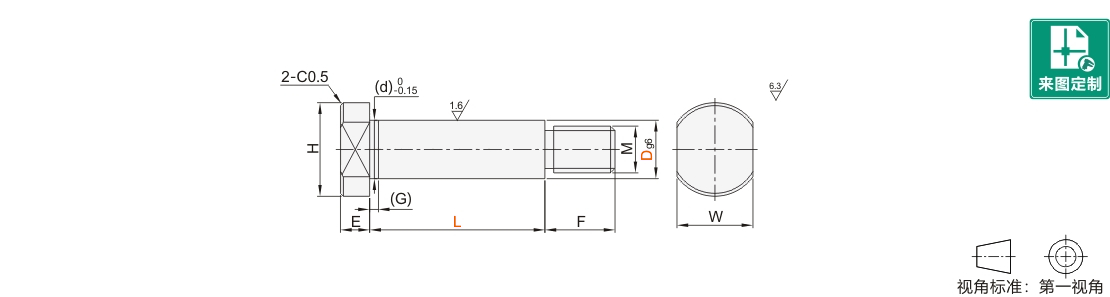

型号			L	附件螺帽类型	H	W	E	F	(d)	(G)	M	附件螺帽
代码	Dg6		L	附件螺帽类型	H	W	E	F	(d)	(G)	M	附件螺帽
JT-GHVSD JT-GHVSU JT-GHVSX	4	-0.004 -0.012	10 12 14 15 16 18 20 22 24 25 30	无指定 (U型螺帽) A (标准螺帽)	7	5	3	6	3.9	1.5	M3	M3×0.5
	5		10 12 14 15 16 18 20 22 24 25 30		9	7	4	6	4.9		M4	M4×0.7
	6		15 16 18 20 22 24 25 30		10	8	5	9	5.8		M5	M5×0.8
	8	-0.005 -0.014	15 16 18 20 22 24 25 30 40 45 50		13	10		9	7.8		M6	M6×1.0
	10	-0.005 -0.014	18 20 22 24 25 30 35 40 45 50		16	13		12	9.8		M8	M8×1.25
	12	-0.006 -0.017	22 24 25 30 35 40 45 50		18	14		16	11.8		M10	M10×1.5

L尺寸指定型

型号			L	附件螺帽类型	H	W	E	F	(d)	(G)	M	附件螺帽
代码	Dg6		最小单位0.1	附件螺帽类型	H	W	E	F	(d)	(G)	M	附件螺帽
JT-GHVDD JT-GHVDU JT-GHVDQ JT-GHVDF JT-GHVDO JT-GHVUD JT-GHVQD	4	-0.004 -0.012	5.0~55.0	无指定 (U型螺帽) A (标准螺帽)	7	5	3	6	3.9	1.5	M3	M3×0.5
	5		5.0~65.0		9	7	4	6	4.9		M4	M4×0.7
	6		10.0~110.0		10	8	5	9	5.8		M5	M5×0.8
	8	-0.005 -0.014			13	10		9	7.8		M6	M6×1.0
	10	-0.005 -0.014			16	13		12	9.8		M8	M8×1.25
	12	-0.006 -0.017	15.0~220.0		18	14		16	11.8		M10	M10×1.5
	13		20.0~220.0		24	21		18	12.8		M12	M12×1.75
	14								13.8
	15								14.8
	16								15.8
	17								16.8
	18							24	17.8
	20	-0.007 -0.020			27	23			19.8		M16	M16×2.0
	22				27	23			21.8
	25				30	27			24.8
	30		40.0~220.0		35	30		30	29.0

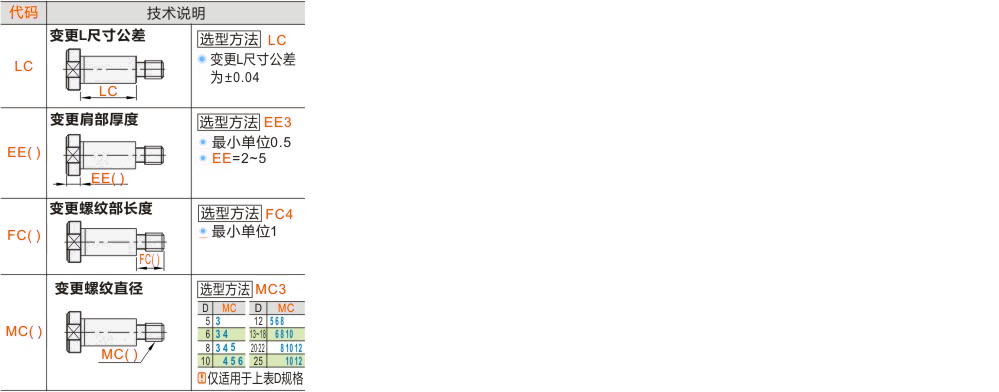

可选加工参数
