悬臂销外螺纹安装带内螺纹台阶型

图片仅供参考

悬臂销外螺纹安装带内螺纹台阶型

产品属性：

产品型号：请点击左侧选项进行选型重新选型

产品型号：待完成选型重置

含税总价：待选型

含税单价：待选型

未税单价：待选型

税率： 13.00%

购买数量	折扣	单价(未税)	单价(含税)	状态
暂无折扣

购买数量：

预计发货：0 天 按订单确认后起算

代码	材质	表面处理	类型
JT-VGNOSD	SCr440	发黑	带内螺纹型 ● 台阶型
JT-VGNOSU	SCr440	无电解镀镍	带内螺纹型 ● 台阶型
JT-VGNOSQ	SCr440	—	带内螺纹型 ● 台阶型
JT-VGNOSX	SUS304	—	带内螺纹型 ● 台阶型

N	Y+F
M3	Y+F≥11.5
M4	Y+F≥14.0
M5	Y+F≥16.2
M6	Y+F≥18.5
M8	Y+F≥23.5
M10	Y+F≥28.5
M12	Y+F≥35.3
M16	Y+F≥45.0
M20	Y+F≥55.0

如对防锈有要求请选用不锈钢或镀镍产品。
此经济型产品不建议与轴承配合使用。

外螺纹退刀槽尺寸见下表1。

选型参数

选型表

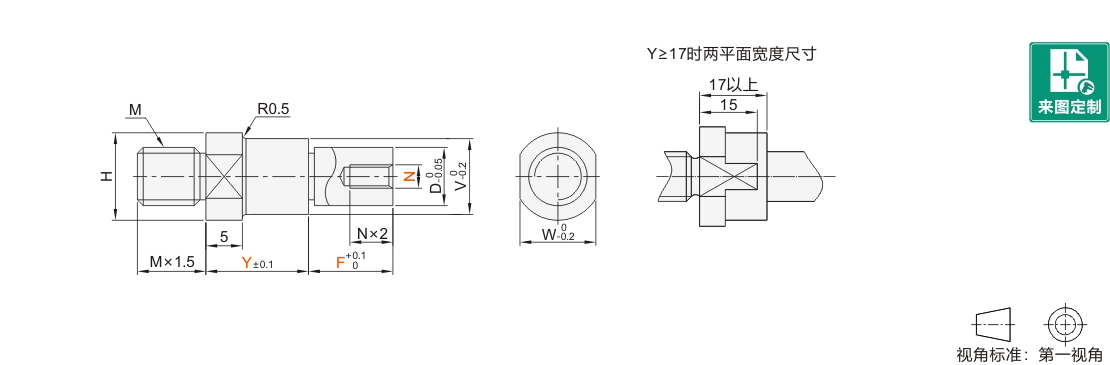

型号		D	最小单位1		N	V	H	W	M
代码	规格	D	Y	F	N	V	H	W	M
(SCr440) JT-VGNOSD JT-VGNOSU JT-VGNOSQ (SUS304) JT-VGNOSX	6	6	7~65	5~80	3	8	10	8	M6
	6A	6			3	12	14	12	M6
	8	8			4	10	12	10	M8
	8A	8			4	14	16	14	M8
	10	10			4 5 6	13	15	13	M10
	10A	10			4 5 6	18	20	17	M10
	12	12		10~80	6 8	15	17	14	M12
	13	13			6 8	16	18	15
	15	15			6 8 10	18	20	17
	16	16				19	21	18
	17	17				20	22	19
	18	18				21	23	20
	20	20			6 8 10 12	24	26	24	M20
	20A	20			6 8 10 12	24	26		M16
	22	22			8 10 12 16	26	28		M20
	22A	22				26	28		M16
	25	25				29	31	27	M20
	25A	25				29	31	27	M16
	30	30			8 10 12 16 20	34	36	32	M20
	30A	30			8 10 12 16 20	34	36	32	M16

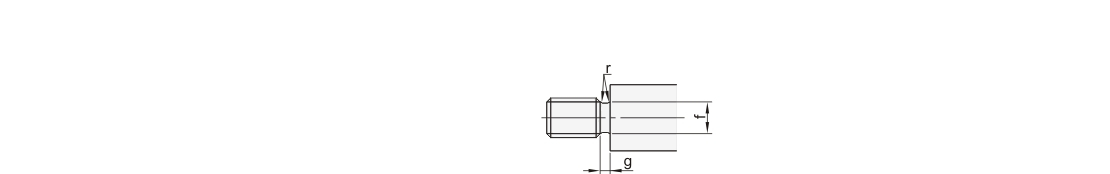

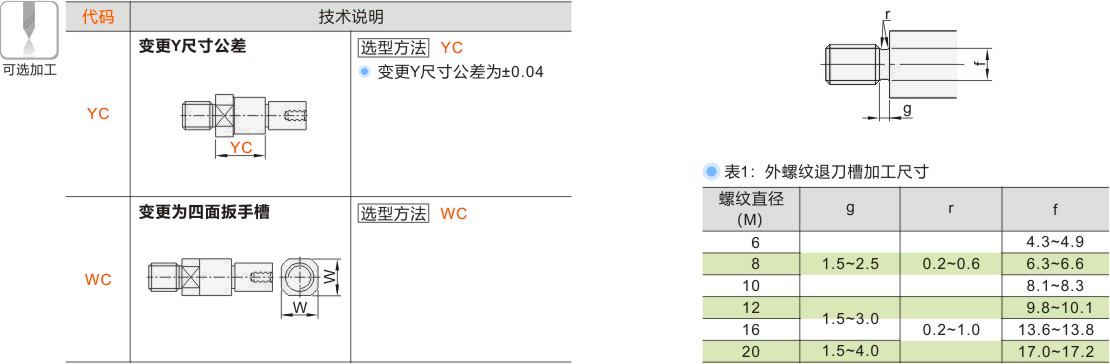

表1：外螺纹退刀槽加工尺寸

螺纹直径 (M)	g	r	f
6	1.5~2.5	0.2~0.6	4.3~4.9
8			6.3~6.6
10			8.1~8.3
12	1.5~3.0	0.2~1.0	9.8~10.1
16	1.5~3.0		13.6~13.8
20	1.5~4.0		17.0~17.2

可选加工参数
