直杆型定位销 h7/g6

产品属性：

产品型号：请点击左侧选项进行选型重新选型

产品型号：待完成选型重置

含税总价：待选型

含税单价：待选型

未税单价：待选型

税率： 13.00%

购买数量	折扣	单价(未税)	单价(含税)	状态
暂无折扣

购买数量：

预计发货：0 天 按订单确认后起算

由于产品批次不同，倒角尺寸大小存在偏差，不影响功能。

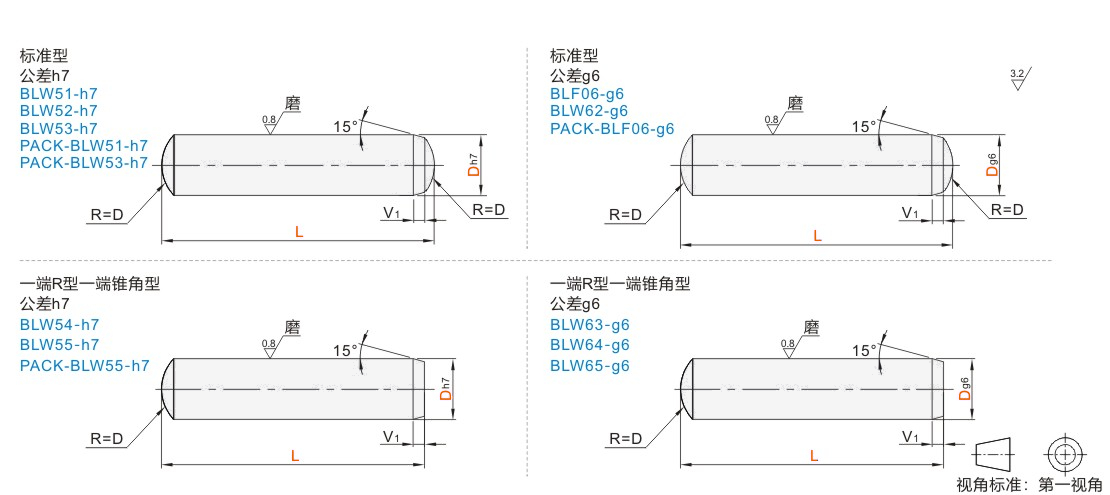

选型参数

选型表

型号		h7	L	V1
代码	D	h7	L	V1
(标准型·公差h7) JT-XIUOD-H7 JT-XIUOQ-H7 （PCS） JT-FBMOXIUOD-H7 JT-FBMOXIUOQ-H7 （100pcs/袋）	2	0 -0.010	*5 6 8 10 12 15 20 25 30**	1.5
	2.5		6 8 10 12 15 20 25 30 35 40 50
	3		6 8 10 12 15 20 25 30 35 40 50
	4	0 -0.012	8 10 12 15 20 25 30 35 40 45 50 55	2.0
	5		8 10 12 15 20 25 30 35 40 45 50 55	2.0
	6		8 10 12 15 20 25 30 35 40 45 50 55 60	2.5
	8	0 -0.015	10 12 15 20 25 30 35 40 45 50 55 60	2.5
	10	0 -0.015	15 20 25 30 35 40 45 50 55 60	3.0
JT-XIUOQ-H7	1	0 -0.010	5 6 8 10 12	0.2
	1.5	0 -0.010	5 6 8 10	0.2
	12	0 -0.018	30 35 40 50 60 70 80	3.0
	13		30 40 50 60 70 80	3.0
	16		35 40 45 50 55 60 70 80	4.0
	20	0 -0.021	45 50 60 70 80	4.0
(一端R型一端锥角型公差h7) JT-XIUOF-H7	1	0 -0.010	5 6 8 10	0.4
	1.5		5 6 8 10	0.6
	2		5 6 8 10 12 15 18 20	1.0
	2.5		6 8 10 12 15
	3		6 8 10 12 15 18 20
	4	0 -0.012	8 10 12 15 18 20	1.5
	5		8 10 12 15 18 20	1.5
	6		10 12 15 18 20	2.0
	8	0 -0.015	15 18 20	2.0
JT-XIUOO-H7 （PCS） JT-FBMOXIUOO-H7 （100pcs/袋）	1	0 -0.010	5 6 8 10	0.4
	1.5		5 6 8 10	0.6
	2		5 6 8 10 12 15 20	1.0
	2.5		6 8 10 12 15 20 25 30
	3		6 8 10 12 15 20 25 30 35 40
	4	0 -0.012	8 10 12 15 20 25 30 35 40 45 50	1.5
	5		8 10 12 15 20 25 30 35 40 45 50	1.5
	6		8 10 12 15 20 25 30 35 40 45 50 55 60	2.0
	8	0 -0.015	10 15 20 25 30 35 40 50 60	2.0
	10	0 -0.015	15 20 25 30 35 40 50 60	2.5

带*仅适用JT-XIUOQ-H7/JT-FBMOXIUOQ-H7规格。

标准型·公差h7/g6

型号		h7	g6	L	V1
代码	D	h7	g6	L	V1
JT-XIUOU-H7 JT-XIASX-G6 JT-XIUXU-G6 （PCS） JT-FBMOXIASX-G6 （100pcs/袋）	2	0 -0.010	-0.002 -0.008	*5 6 8 10 12 15 18 20 25* 30**	1.5
	3	0 -0.010	-0.002 -0.008	6 8 10 12 15 18 20 25* 30 35*	1.5
	4	0 -0.012	-0.004 -0.012	8 10 12 15 18 20 25* 30 35*	2.0
	5			*8 10 12 15 18 20 25 30 35**	2.0
	6			*10 12 15 18 20 25 30 35**	2.5
	8	0 -0.015	-0.005 -0.014	*15 18 20 25 30 35 40**	2.5
JT-XIUOU-H7	1	0 -0.010	—	5 6 8 10 12	1.0
	1.5	0 -0.010		5 6 8 10	1.0
	10	0 -0.015		15 20 25 30 35 40 45 50 55 60	3.0
	12	0 -0.018		30 35 40 50 60 70 80
	13			30 40 50 60 70 80
	16			35 40 45 50 60 70 80	4.0
	20	0 -0.021		45 50 60 70 80	4.0

带*仅适用JT-XIUOU-H7规格。

一端R型一端锥角型·公差g6
