方形丝杠支座组件支撑侧垂直/侧面固定

图片仅供参考

方形丝杠支座组件支撑侧垂直/侧面固定

产品属性：

产品型号：请点击左侧选项进行选型重新选型

产品型号：待完成选型重置

含税总价：待选型

含税单价：待选型

未税单价：待选型

税率： 13.00%

购买数量	折扣	单价(未税)	单价(含税)	状态
暂无折扣

购买数量：

预计发货：0 天 按订单确认后起算

产品详情
文档下载

代码	材质 / ①	表面处理 / ①	类型
JT-IVXLG	S45C	发黑	中心高指定型 ● 支撑侧

轴承已经封入适量锂皂基抗极压润滑脂。

轴承为双铁盖。

使用JIS 6级的径向轴承、最适用于高精度、高速旋转用途。

构成零件

编号	零件名称	数量
①	轴承座本体	1
②	径向轴承6级	1
③	C型挡圈	1

选型参数

选型表

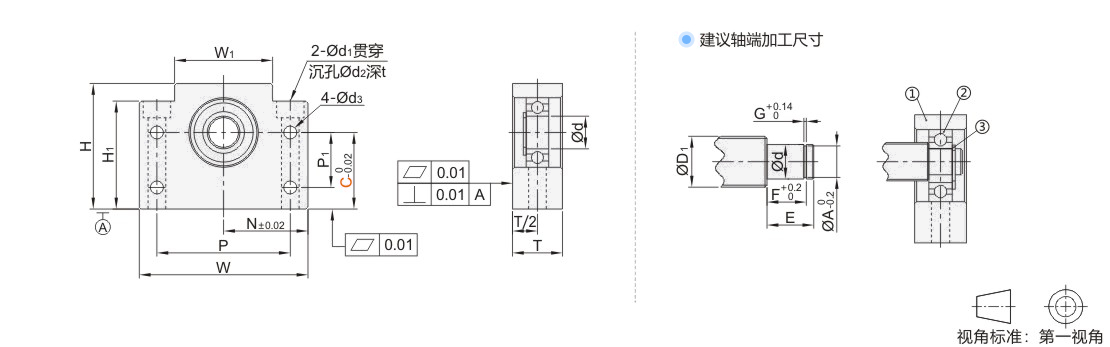

型号		C 最小单位0.5	Ød	T	W	H	W1	H1	P	P1	Ød1	Ød2	t	Ød3	N	建议轴端加工尺寸							使用 C型挡圈
型号																搭配丝杠轴径	轴端部外径		挡圈沟槽尺寸
代码	规格															ØD1	Ød		ØA	E	F	G
JT-IVXLG	10	18～40	8	20	60	C+17	34	C+10.5	46	15	6.6	11	5	5.5	30	12/14/15	8	-0.005 -0.012	7.6	10	7.9	0.9	TBP01-8
	12	18～40	10		60	C+18	35	C+7.5	46	18			1.5		30	14/15/16	10	-0.005 -0.012	9.6	11	9.15	1.15	TBP01-10
	15	20～40	15		70	C+20	40	C+10	54	18			6.5		35	18/20	15	-0.005 -0.014	14.3	13	10.15		TBP01-15
	17	25～45	17	23	86	C+25	50	C+16	68	28	9	14	8.5	6.6	43	20/25	17	-0.005 -0.014	16.2	16	13.15		TBP01-17
	20	26～50	20	26	88	C+26	52	C+16	70	22	9	14	8.5	6.6	44	25/28/30	20	-0.005 -0.014	19	19	13.35	1.35	TBP01-20
	25	32～60	25	30	106	C+32	64	C+22	85	33	11	17.5	11	9	53	30/32/36	25	-0.005 -0.014	23.9	20	16.35	1.35	TBP01-25
	30	38～60	30	32	128	C+38	76	C+27	102	33	14	20	13	11	64	36/40	30	-0.005 -0.015	28.6	21	17.75	1.75	TBP01-30
	35	44～70	35	32	140	C+44	88	C+27	114	35	14	20	13	11	70	40/45	35	-0.008 -0.018	33	22	18.75	1.75	TBP01-35
	40	50～80	40	37	160	C+50	100	C+30	130	37	18	26	17.5	14	80	50	40	-0.008 -0.018	38	23	19.95	1.95	TBP01-40
	50	50～90	50	40	170	C+60	106	C+25	138	40	18	26	17.5	14	85	63	50	-0.008 -0.018	47	27	22.2	2.2	TBP01-50
