产品详情
文档下载

代码	安装孔型	拔插方向	材质	表面处理/颜色	类型
JT-QAMOU	沉孔型	左侧	ADC12	烤漆黑色	左右侧拔插型 ● 对称型
JT-QAMOL	沉孔型	右侧	ADC12	烤漆黑色	左右侧拔插型 ● 对称型
JT-QAMOQ	沉孔型	左侧	ADC12	烤漆金属银色	左右侧拔插型 ● 对称型
JT-QAMOM	沉孔型	右侧	ADC12	烤漆金属银色	左右侧拔插型 ● 对称型
JT-QAMOD	沉孔型	左侧	ADC12	喷砂	左右侧拔插型 ● 对称型
JT-QAMOX	沉孔型	右侧	ADC12	喷砂	左右侧拔插型 ● 对称型
JT-QAMXD	沉孔型	左侧	ADC12	喷砂	左右侧拔插型 ● 左右偏置型
JT-QAMXX	沉孔型	右侧	ADC12	喷砂	左右侧拔插型 ● 左右偏置型

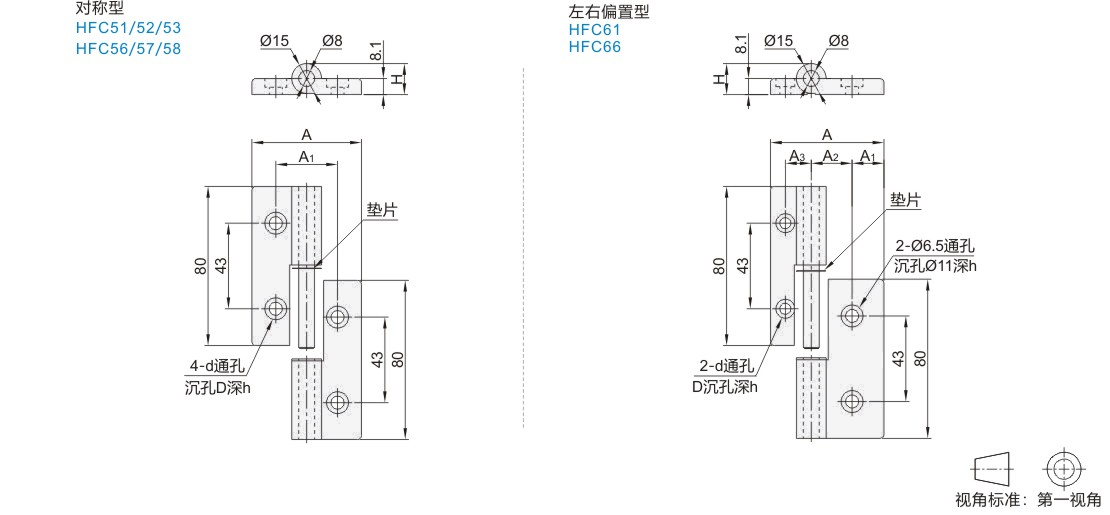

图示为左侧拔插型。

选型参数

对称型

型号		A	A1	H	h	d	D	负载 (kg)	参考重量 (kg/pcs)
代码	规格	A	A1	H	h	d	D	负载 (kg)	参考重量 (kg/pcs)
JT-QAMOD JT-QAMOX JT-QAMOU JT-QAMOL JT-QAMOQ JT-QAMOM	41	41	26	15.6	4.1	5.5	9.5	10	0.09
	55	55	31		4.4	6.5	11	10	0.10
	73	73	41					15	0.12
	83	83	46					15	0.13

容许负载为使用2个时的数值。

左右偏置型

型号		A		A1	A2	A3	H		h	d	D	负载 (kg)	参考重量 (kg/pcs)
代码	规格	JT-QAMXD	JT-QAMXX	A1	A2	A3	JT-QAMXD	JT-QAMXX	h	d	D	负载 (kg)	参考重量 (kg/pcs)
JT-QAMXD JT-QAMXX	48	48	48	12	15.5	13	15.6	15.6	4.1	5.5	9.5	10	0.10
	57	57	57	16	20.5							15	0.10
	62	62	62	18.5	23								0.11
	64	62.7	64	16	20.5	15.5	15.3		4.4	6.5	11		0.11
	69	69	69	18.5	23	15.5	15.6		4.4	6.5	11		0.12

容许负载为使用2个时的数值。
