组合型十字外六角凹穴螺钉

图片仅供参考

组合型十字外六角凹穴螺钉

产品属性：

产品型号：请点击左侧选项进行选型重新选型

产品型号：待完成选型重置

含税总价：待选型

含税单价：待选型

未税单价：待选型

税率： 13.00%

购买数量	折扣	单价(未税)	单价(含税)	状态
暂无折扣

购买数量：

预计发货：0 天 按订单确认后起算

产品详情
文档下载

代码	螺纹	强度等级	材质	表面处理	适用标准	类型
JT-YBGDO	粗牙	A2-70	SUS304	—	GB9074.13-1988	组合型 ● 带平垫圈、弹簧垫圈
JT-YBGDX	粗牙	4.8	1008	镀蓝白锌	GB9074.13-1988	组合型 ● 带平垫圈、弹簧垫圈
JT-YBGDL	粗牙	4.8	1008	—	GB9074.13-1988	组合型 ● 带平垫圈、弹簧垫圈
JT-YBGDM	粗牙	8.8	10B21	镀蓝白锌	GB9074.13-1988	组合型 ● 带平垫圈、弹簧垫圈

选型参数

JT-YBGDO-SUS304

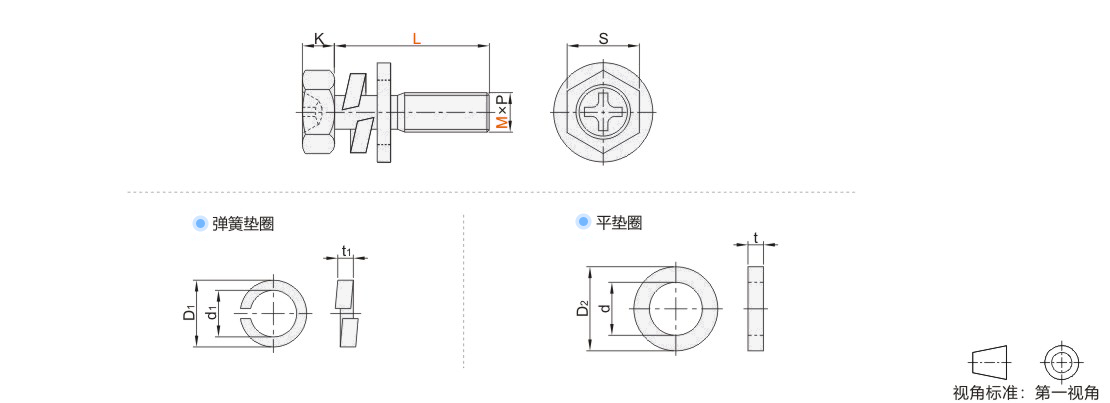

型号		L	P 螺距	K	S	弹簧垫圈			平垫圈
代码	M	L	P 螺距	K	S	D1	d1	t1	D2	d	t
JT-YBGDO	3	6 8 10 12 16	0.5	2.1	5.5	5.43	2.83	0.9	7	2.83	0.5
	4	6 8 10 12 16 18 20 25 30 35 40 45 50	0.7	3	7	6.2	3.78	1.2	9	3.78	0.8
	5	8 10 12 16 18 20 25 30 35 40 45 50 55 60	0.8	3.74	8	8.3	4.75	1.4	10	4.75	1
	6	10 12 16 18 20 25 30 35 40 45 50 55 60	1.0	4.24	10	10.3	5.71	1.7	12	5.71	1.6
	8	12 16 18 20 25 30 35 40 45 50 55 60	1.25	5.54	13	12.3	7.64	2.1	16	7.64	1.6

JT-YBGDX-1008

型号		L	P 螺距	K	S	弹簧垫圈			平垫圈
代码	M	L	P 螺距	K	S	D1	d1	t1	D2	d	t
JT-YBGDX	4	8 10 12 14 16 18 20 25 30	0.7	3	7	6.2	3.78	1.2	9	3.78	0.8
	5	8 10 12 14 16 18 20 25 30 35 40	0.8	3.74	8	8.3	4.75	1.4	10	4.75	1
	6	10 12 14 16 18 20 25 30 35 40 45 50	1	4.24	10	10.3	5.71	1.7	12	5.71	1.6
	8	14 16 20 25 30 35 40	1.25	5.54	13	12.3	7.64	2.1	16	7.64	1.6

JT-YBGDL-1008

型号		L	P 螺距	K	S	弹簧垫圈			平垫圈
代码	M	L	P 螺距	K	S	D1	d1	t1	D2	d	t
JT-YBGDL	4	8 10 12 16 20	0.7	3	7	6.2	3.78	1.2	9	3.78	0.8
	5	8 10 12 14 16 20 25 30 35	0.8	3.74	8	8.3	4.75	1.4	10	4.75	1
	6	10 12 14 16 18 20 25 30 35 40	1	4.24	10	10.3	5.71	1.7	12	5.71	1.6
	8	14 16 20 25 30 35 40	1.25	5.54	13	12.3	7.64	2.1	16	7.64	1.6

JT-YBGDM-10B21

型号		L	P 螺距	K	S	弹簧垫圈			平垫圈
代码	M	L	P 螺距	K	S	D1	d1	t1	D2	d	t
JT-YBGDM	4	8 10 12 14 16 18 20 25 30	0.7	3	7	6.2	3.78	1.2	9	3.78	0.8
	5	10 12 14 18 20 25 30	0.8	3.74	8	8.3	4.75	1.4	10	4.75	1
	6	12 14 16 30	1	4.24	10	10.3	5.71	1.7	12	5.71	1.6
	8	16 20 25 30 35	1.25	5.54	13	12.3	7.64	2.1	16	7.64	1.6
