万向球螺杆式

图片仅供参考

万向球螺杆式

产品属性：

产品型号：请点击左侧选项进行选型重新选型

产品型号：待完成选型重置

含税总价：待选型

含税单价：待选型

未税单价：待选型

税率： 13.00%

购买数量	折扣	单价(未税)	单价(含税)	状态
暂无折扣

购买数量：

预计发货：0 天 按订单确认后起算

产品详情
文档下载

代码	材质 / 主体	材质 / 主体	表面处理 / 主体	表面处理 / 主球	类型
JT-ENVQD	S45C	SUJ2	镀镍	一	螺杆式 ● 经济型
JT-ENVQU	S45C	SUJ2	镀铬	一	螺杆式 ● 经济型
JT-ENVQX	S45C	尼龙	镀铬	一	螺杆式 ● 经济型
JT-ENVQL	S45C	POM	镀铬	一	螺杆式 ● 经济型
JT-ENVQM	SUS304	SUS304	一	一	螺杆式 ● 经济型

当主球为非不锈钢材质时，出厂前会进行涂抹防锈油处理，为避免产品生锈建议，在使用的过程中定期维护。

选型参数

选型表

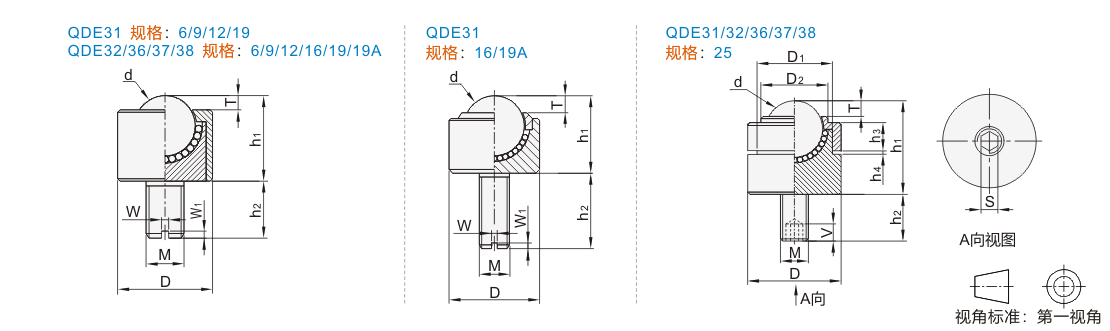

型号		D	M	T		d	h1	h2	W	W1	D1	D2	h3	h4	S	V	耐负载(kg)
代码	规格	D	M	JT-ENVQD	JT-ENVQU/JT-ENVQX/JT-ENVQL/JT-ENVQM	d	h1	h2	W	W1	D1	D2	h3	h4	S	V	JT-ENVQD	JT-ENVQU	JT-ENVQX	JT-ENVQL	JT-ENVQM
(S45C) JT-ENVQD JT-ENVQU JT-ENVQX JT-ENVQL (SUS304) JT-ENVQM	6	12	6	1.5	1.5	6.35	9	12	1.5	1.5	—	—	—	—	—	—	5	5	3	3	3
	9	15	6	2.5	2.5	9.525	15										7	7	5	5	5
	12	20	8	3	3	12.7	18										8	10	8	8	8
	16	24	6	4.5	4	15.875	20.5										16	20	15	15	15
	19	24	8	4		19.05	26	20									40	40	30	30	30
	19A	32	8	4		19.05	26	20									50	50	40	40	40
	25	42	10	7	7	25.4	42	21	—	—	36	31.3	17.5	1.5	5	7	100	200	160	160	160
