全不锈钢快拧直接头

图片仅供参考

全不锈钢快拧直接头

产品属性：

产品型号：请点击左侧选项进行选型重新选型

产品型号：待完成选型重置

含税总价：待选型

含税单价：待选型

未税单价：待选型

税率： 13.00%

购买数量	折扣	单价(未税)	单价(含税)	状态
暂无折扣

购买数量：

预计发货：0 天 按订单确认后起算

产品详情
文档下载

代码	材质	类型
JT-TVCSD	SUS316	外螺纹 ● 直接头
JT-TVCSF	SUS304	外螺纹 ● 直接头

M5密封圈材质为FKM70。

选型参数

选型表

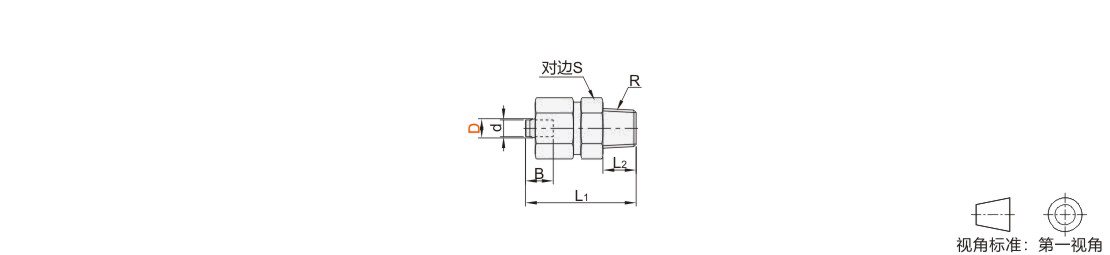

型号		公称型号	d 适用软管内径	R	L1	L2	S	B
代码	D管外径	公称型号	d 适用软管内径	R	L1	L2	S	B
(SUS316) JT-TVCSD (SUS304) JT-TVCSF	4	M5	2.5	M5	18.1	4	8	4
		1		R1/8	21	7.5	10
		2		R1/4	23	9.5	14
	6	M5	4	M5	24	4	12	6
		1		R1/8	25	7.5	12
		2		R1/4	27	9.5	14
		3		R3/8	28	10.5	17
		4		R1/2	30	12.5	21
	8	1	6	R1/8	25.5	7.5	14	6.5
		2		R1/4	27.5	9.5	14
		3		R3/8	28.5	10.5	17
		4		R1/2	30.5	12.5	21
	10	1	8	R1/8	27.5	7.5	17	7.5
		2		R1/4	29.5	9.5
		3		R3/8	30.5	10.5
		4		R1/2		12.5	21
	12	1	10	R1/8		7.5	19	10
		2		R1/4	32.5	9.5
		3		R3/8	33.5	10.5
		4		R1/2	35.5	12.5	21
	16	3	13	R3/8	38.5	10.5	22	12
	16	4	13	R1/2	40.5	12.5	22	12
