方形丝杠支座组件固定侧带缓冲块

图片仅供参考

方形丝杠支座组件固定侧带缓冲块

产品属性：

产品型号：请点击左侧选项进行选型重新选型

产品型号：待完成选型重置

含税总价：待选型

含税单价：待选型

未税单价：待选型

税率： 13.00%

购买数量	折扣	单价(未税)	单价(含税)	状态
暂无折扣

购买数量：

预计发货：0 天 按订单确认后起算

产品详情
文档下载

代码	材质 / ①③⑥	材质 / ④	表面处理 / ①③④⑥	类型
JT-IVXFO	S45C	SUJ2	发黑	固定侧 ● 带缓冲块型

①②③⑦⑧为一体，请勿拆解，否则将影响精度。

轴承已经封入适量锂皂基抗极压润滑脂。

使用经预压调整后的JIS 5级的角接触球轴承，最适用于高精度、
高速旋转用途。

⑧聚氨酯缓冲块已粘接在轴承固定座本体上。

构成零件

编号	零件名称	数量
①	轴承座本体	1
②	角接触球轴承 5级	1对
③	轴承盖	1
④	间隔环	2
⑤	内六角紧定螺丝(附铜片)	2
⑥	支座用螺母	1
⑦	油封	2
⑧	聚氨酯缓冲块	1

选型参数

选型表

型号		Ød	T	T1	T2	T3	W	H	C	W1	H1	P	N	P2	P3	Ød1	Ød2	t	S	油封适用轴径

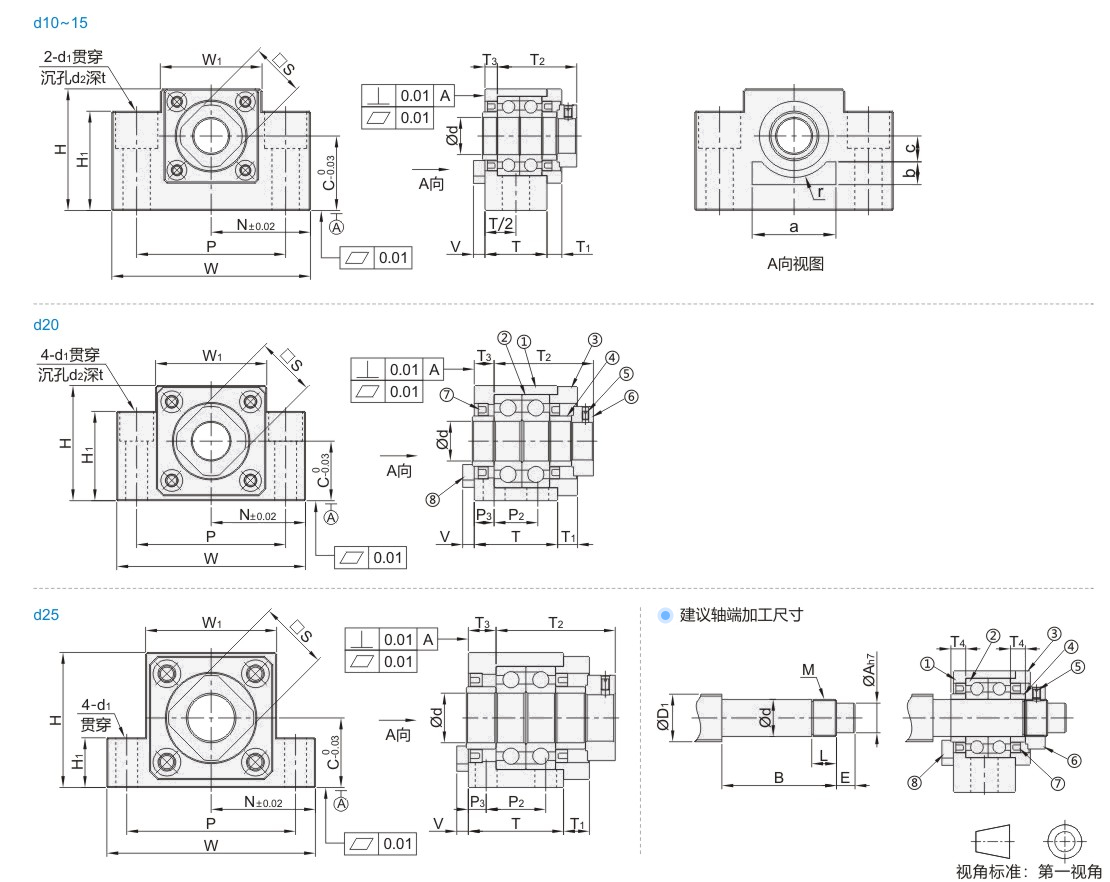

代码	规格	Ød	T	T1	T2	T3	W	H	C	W1	H1	P	N	P2	P3	Ød1	Ød2	t	S	油封适用轴径
JT-IVXFO	1022	10	24	6	29.5	6	70	40	22	36	32	52	35	—	—	9	14	11	16	14.4
	10S							43	25		35									11.8
	10							43	25		35									14.4
	1223	12						41	23		33								19	15.4
	12	12						43	25		35								19	15.4
	1526	15	25		36	5	80	46	26	41	36	60	40			11	17	15	22	19.4
	1528							48	28		38
	15							50	30		40
	20*	20	42	10	50	10	95	58	30	56	45	75	47.5	22	10				30	25.4
	25	25	48	13	60	14	105	68	35	66	25	85	52.5	30	9		—	—	35	31.4

型号		缓冲块尺寸					建议轴端加工尺寸
型号		缓冲块尺寸					搭配丝杠轴径	轴端部外径		轴端部加工尺寸			公称螺纹		间隔环长度
代码	规格	a	b	c	r	V	ØD1	Ød		ØA	B	E	M	L	T4
JT-IVXFO	1022	34	10	6	12	10	12/14/15	10	-0.005 -0.012	8	36	15	M10×1.0	11	5.5
	10S
	10
	1223						14/15/16	12	-0.005 -0.012	10			M12×1.0
	12						14/15/16	12	-0.005 -0.012	10			M12×1.0
	1526	46	12	7	15.5		18/20	15	-0.005 -0.014	12	51	20	M15×1.0	13	10
	1528
	15
	20*	50	15	10	18		25/28/30	20	-0.005 -0.014	17	63	25	M20×1.0	17	11
	25	60	19	10	25		30/32/36	25	-0.005 -0.014	22	75	18	M25×1.5	22	15

带*规格与对应丝杠组合使用时，滚珠丝杠的螺帽可能会接触底面，设计时请充分注意。
