H型梯形齿同步轮 12.7mm齿距

产品属性：

产品型号：请点击左侧选项进行选型重新选型

产品型号：待完成选型重置

含税总价：待选型

含税单价：待选型

未税单价：待选型

税率： 13.00%

购买数量	折扣	单价(未税)	单价(含税)	状态
暂无折扣

购买数量：

预计发货：0 天 按订单确认后起算

代码	带轮类型	皮带宽度	齿距	材质 / 带轮	材质 / 法兰	材质 / 胀套	表面处理 / 带轮	表面处理 / 法兰	表面处理 / 胀套	使用胀套代码
ECD41	H075	19.1	12.7	铝合金	铝合金	S45C	本色阳极氧化	本色阳极氧化	—	JT-VDTDX JT-VDTDL JT-VDTDM
ECD43	H075	19.1	12.7	S45C	SPCC	S45C	发黑	发黑	发黑	JT-VDTDX JT-VDTDL JT-VDTDM
ECD44	H075	19.1	12.7	S45C	SPCC	S45C	喷砂镀镍	喷砂镀镍	喷砂镀镍	JT-VDTDX JT-VDTDL JT-VDTDM
ECD46	H100	25.4	12.7	铝合金	铝合金	S45C	本色阳极氧化	本色阳极氧化	—	JT-VDTDX JT-VDTDL JT-VDTDM
ECD48	H100	25.4	12.7	S45C	SPCC	S45C	发黑	发黑	发黑	JT-VDTDX JT-VDTDL JT-VDTDM
ECD49	H100	25.4	12.7	S45C	SPCC	S45C	喷砂镀镍	喷砂镀镍	喷砂镀镍	JT-VDTDX JT-VDTDL JT-VDTDM
ECD51	H150	38.1	12.7	铝合金	铝合金	S45C	本色阳极氧化	本色阳极氧化	—	JT-VDTDX JT-VDTDL JT-VDTDM
ECD53	H150	38.1	12.7	S45C	SPCC	S45C	发黑	发黑	发黑	JT-VDTDX JT-VDTDL JT-VDTDM
ECD54	H150	38.1	12.7	S45C	SPCC	S45C	喷砂镀镍	喷砂镀镍	喷砂镀镍	JT-VDTDX JT-VDTDL JT-VDTDM
ECD56	H200	50.8	12.7	铝合金	铝合金	S45C	本色阳极氧化	本色阳极氧化	—	JT-VDTDX JT-VDTDL JT-VDTDM
ECD58	H200	50.8	12.7	S45C	SPCC	S45C	发黑	发黑	发黑	JT-VDTDX JT-VDTDL JT-VDTDM
ECD59	H200	50.8	12.7	S45C	SPCC	S45C	喷砂镀镍	喷砂镀镍	喷砂镀镍	JT-VDTDX JT-VDTDL JT-VDTDM

选型参数

选型表

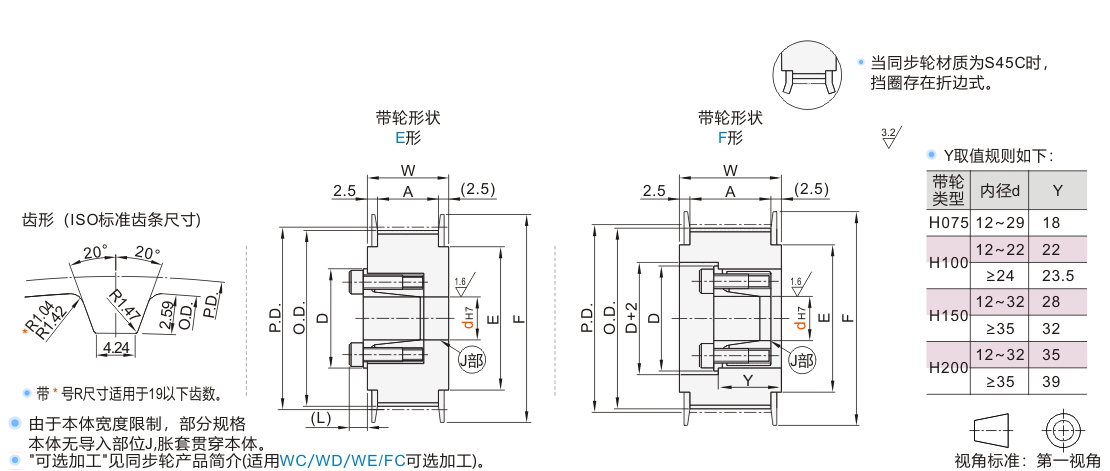

型号		带轮形状	轴孔规格dH7(根据胀套孔径尺寸表选择)								P.D.	O.D.	F	E	A
型号			H075		H100		H150		H200
代码	齿数		E形	F形	E形	F形	E形	F形	E形	F形
JT-VMNFD-H075 JT-VMNFQ-H075 JT-VMNFF-H075 JT-VMNFX-H100 JT-VMNFM-H100 JT-VMNFG-H100 JT-VMNOD-H150 JT-VMNOQ-H150 JT-VMNOF-H150 JT-VMNOX-H200 JT-VMNOM-H200 JT-VMNOG-H200	14	E F	12~16	12~16	12~16	12~16	12~16	12~16	12~16	12~16	56.60	55.22	61	45	H075 A:21 W:26 H100 A:27 W:32 H150 A:40 W:45 H200 A:54 W:59
	15		14~19	14~19	14~19	14~19	14~19	14~19	14~19	14~19	60.64	59.27	67	50
	16		14~20		14~20	14~19	14~20	14~20	14~20	14~20	64.68	63.31	70	56
	17		14~22		14~22	14~22	14~22	14~22	14~22	14~22	68.72	67.35	80	60
	18		14~22		14~22	14~22	14~22	14~22	14~22	14~22	72.77	71.39	80	60
	19		14~28		14~28	14~28	14~28	14~28	14~28	14~28	76.81	75.44	87	67
	20		14~28		14~28	14~28	14~28	14~28	14~28	14~28	80.85	79.48	87	67
	21		14~32		14~32	14~30	14~32	14~32	14~32	14~32	84.89	83.52	95	75
	22		14~32		14~32	14~30	14~32	14~32	14~32	14~32	88.94	87.56	95	75
	24		19~32	19	19~32	19~30	19~32	19~32	19~32	19~32	97.02	95.65	104	84
	25		19~32	19	19~35	19~30	19~35	19~35	19~35	19~35	101.06	99.69	111	90
	26		20~32	—	20~35	20~30	20~35	20~35	20~35	20~35	105.11	103.73	111	90
	28				20~40		20~40	20~40	20~40	20~40	113.19	111.82	123	102
	30				20~45		20~45	20~45	20~45	20~45	121.28	119.90	127	105
	32				20~50		20~50	20~50	20~50	20~50	129.36	127.99	135	115
	34										137.45	136.JT-VMPSLCSFZMPNZFZ	144	125
	36										145.53	144.16	152	130
	38		—						—	—	153.62	152.24	165	140
	40										161.70	160.33	170	150
	42										169.79	168.41	180	155
	44										177.87	176.50	190	170
	48										194.04	192.67	205	180
	50										202.13	200.76	210	185

胀套孔径尺寸表

dH7	容许最大扭矩N·m	D	(L)
12	44.1	28.5	6.5
14	63.7	30.5
15	80.4	31.5
16	83.3	33.0
17	92.2	33.5
18	95.1	34.5
19	98.1	35.5
20	216.0	42.0	8
22	255.0	44.0
				24	363.0	46.0
				25	392.0	47.0
28	441.0	50.0		8.5
30	500.0	52.0
32	530.0	54.0
35	883.0	62.0	10
40	1079.0	67.0
45	1285.0	72.0
50	1706.0	77.0	10.5

此表仅适用JT-VDTDX/18,JT-VDTDL尺寸表请在怡合达网站搜索JT-VDTDL查看。

可选加工参数

暂未上传文档资料
