精密型快插直通接头外螺纹

图片仅供参考

精密型快插直通接头外螺纹

产品属性：

产品型号：请点击左侧选项进行选型重新选型

产品型号：待完成选型重置

含税总价：待选型

含税单价：待选型

未税单价：待选型

税率： 13.00%

购买数量	折扣	单价(未税)	单价(含税)	状态
暂无折扣

购买数量：

预计发货：0 天 按订单确认后起算

产品详情
文档下载

代码	材质 / 主体	材质 / 螺纹部	材质 / 密封部材料	表面处理 / 主体	类型
JT-LTRFOD	黄铜	黄铜	FKM	镀镍	外螺纹 ● 直接头

选型参数

选型表

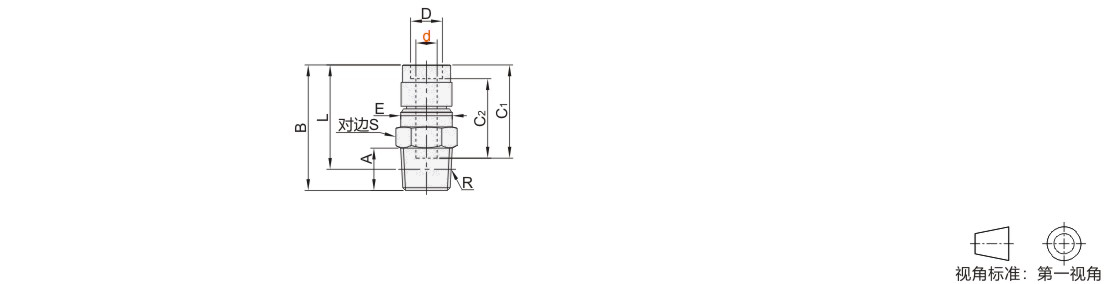

型号		公称型号	R	D	E	B	C1	C2	A	L	S	喷嘴直径	有效断面积（mm²)	重量(g)
代码	d	公称型号	R	D	E	B	C1	C2	A	L	S	喷嘴直径	有效断面积（mm²)	重量(g)
JT-LTRFOD	4	M5	M5	6	9.7	22.5	17.6	JT-VMPDOCSUZMPNZFZ	2.8	19.8	10	2.4	2	8
	4	1	R1/8	6	9.7	23.7	17.6	JT-VMPDOCSUZMPNZFZ	8	19.7	10	3	4.5	10
	6	M5	M5	8	11.8	24.4	19.5	16	2.8	21.6	12	2.4	2	12
		1	R1/8			24.8			8	20.8	12	5	11	12
		2	R1/4			26.2			11	20.1	14	5	11	17
	8	1	R1/8	10	13.7	29.9	20.2	17	8	25.9		6	20	18
	8	2	R1/4	10	13.7	28.6	20.2	17	11	22.6		7	20	19
	10	1	R1/8	12	17.5	32.8	23.2	19.5	8	28.8	17	6	23	30
		2	R1/4			32.3			11	26.3		8.5	35	27
		3	R3/8			31.8			12	25.5		9	35	32
	12	3	R3/8	14	20.8	34.9	26.3	23	12	28.6	21	11	50	45
	12	4	R1/2	14	20.8	36.9	26.3	23	JT-VMPDOCSUZMPNZFZ	28.7	21	11	50	59
